插件头调校

第

页，共

页

VCD/ 排序机调校指南 52986107 修订版 A

本文档支持 VCD/ 排序机。

12. 使用 7/16 扳手拧松传动皮带轮中的三颗螺丝，转动左侧链条轴，直至标准

销与左侧刀具的 V 形凹槽对正。

13 拧紧传动皮带轮中的三颗固定螺丝，然后单击

Set （设置）以保存设置。

14 选择

Go To （前往），将插件头驱动移至原点位置。微调插件头 -2000 计

数，并从插件头链夹中取出标准销。

15 关闭 BEC 臂，然后单击

Exit & Save （退出并保存）。

16 如果不需要执行其他调校，则退出 IM Diagnostics 功能。

步骤结束。

对中调整

目的

对中机构在插件前对插件头链条两个链条进给位置中的元件进行对中。下列步

骤可确保正确地操作对中机构。

先决条件

插件头驱动位置调校

插件头链条与刀具对正

Drive Pulley

Cap Screws

Repair Position

传动皮带轮

固定螺丝

补料位置

CAUTION

为防止损坏标准销，在单击 Exit & Save （退出并保存）之前，必须取出标准销。

小心

插件头调校

本文档支持 VCD/ 排序机。

第

页，共

页

52986107 修订版 AVCD/排序机调校指南

凸轮方向

目的

此调整用于在对中凸轮与插件刀具下冲程之间建立基本关系。任何时候将对中

机构重新安装到插件头本体时，都应该执行此步骤。

调整步骤

1. 按下 STOP 按钮。

2. 按照

操作手册

中的详细说明按下机器急停开关。

3. 单击

IM Diagnostics 图标。等待启动 IM Diagnostics。

4. 松开机器急停开关并按下

INTLK RESET 按钮。

5. 在 IM Diagnostics 完成初始化后，选择：

Machine Set Up （机器调校） >

Critical Axis Positions （主轴位置）

。随即显示下列消息。

WARNING

在机器进入 IM Diagnostics 功能时，机器已通电。执行下列步骤时务必小心，以免造

成人身伤害和设备损坏。

警告

插件头调校

第

页，共

页

VCD/ 排序机调校指南 52986107 修订版 A

本文档支持 VCD/ 排序机。

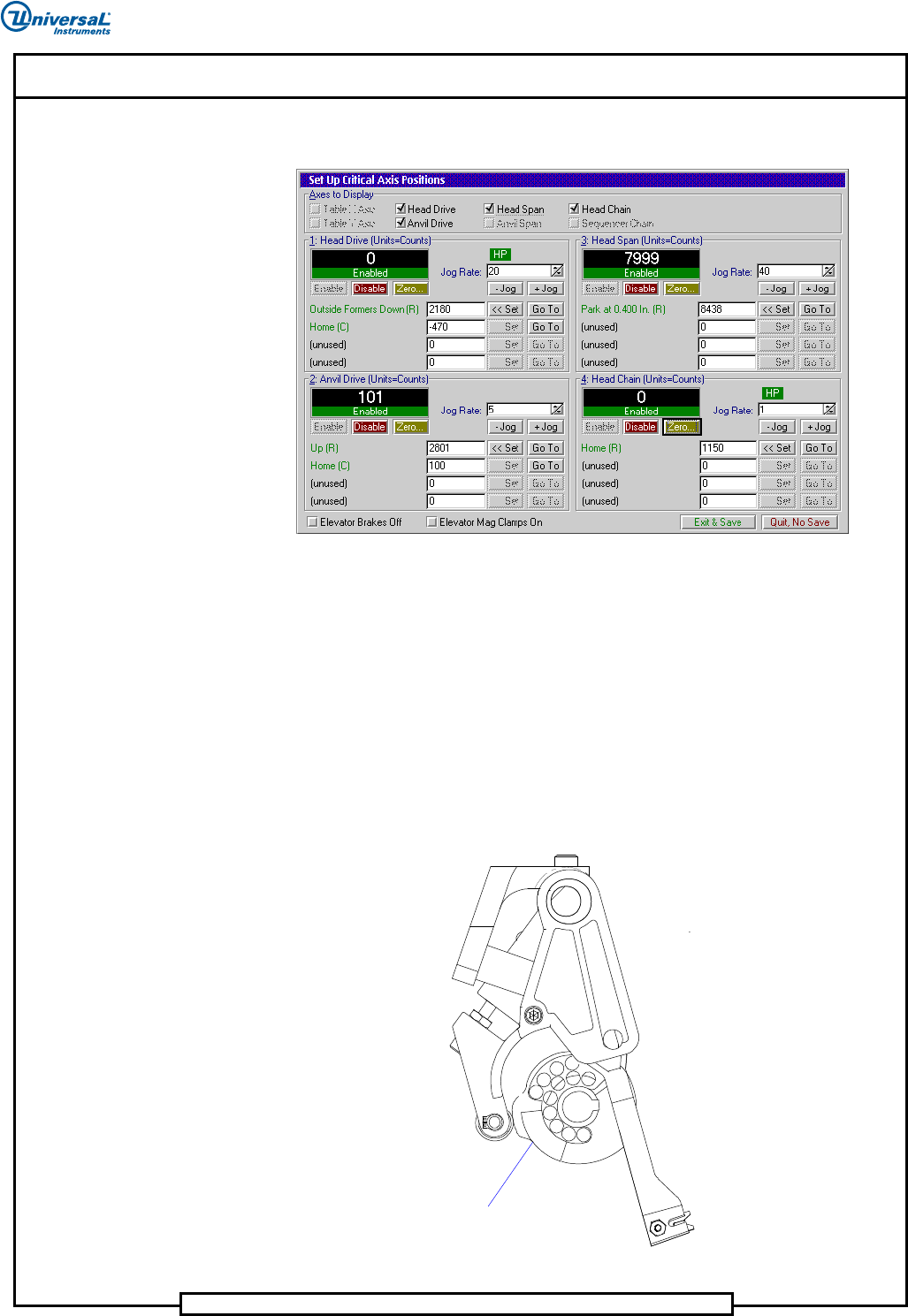

6. 单击 Yes （是）。这会将所有轴归零。随即显示下列屏幕。

7. 在 Set Up Critical Axis Positions（调校主轴位置）屏幕中，单击

Head Chain

（插件头链条）

和 Head Drive （插件头驱动）。

8. 选择

Zero （归零），将插件头驱动轴归零。

9. 选择

Go To （前往），将插件头驱动移至原点位置。

10. 拧松用于固定对中传动皮带张紧器的螺丝，移动张紧器以解除皮带张力，

然后将张紧器固定到机器本体。

11. 从对中从动皮带轮拆下对中传动皮带。

12. 手动将对中凸轮旋转到图示的方向。

Centering Cam

Oriented as shown

位于图示方向的

对中凸轮
