工程师手册
4-2
传送带L、传送带R(󲵀󲩤)的润
滑脂添加 1
4-2-1
1
2
3
4
ACTIVATION
ACTIVATION
OFF SERVO ON
●事先确认不存在支撑销。
确认提示
传送带的上面
盖
在󲴐󲼃对传送带L、传送带R的添加润滑脂的方法进行说明。
使用工具: 润滑脂枪 所需时间: 10 分钟
●对基板传送带的宽度调整滚珠丝杠、线性󲲫、滚珠󱿨󳉥添加润滑脂。
●󲤮从传送带、传送带󲴕󱰊的NPM-DX进行󰈄作󲶺
●建议在双轨模式下进行作业。(→『工程师手册』P.9-2-1)
EJM8DC-MB-04E-00
NPM-DX
4-2-2

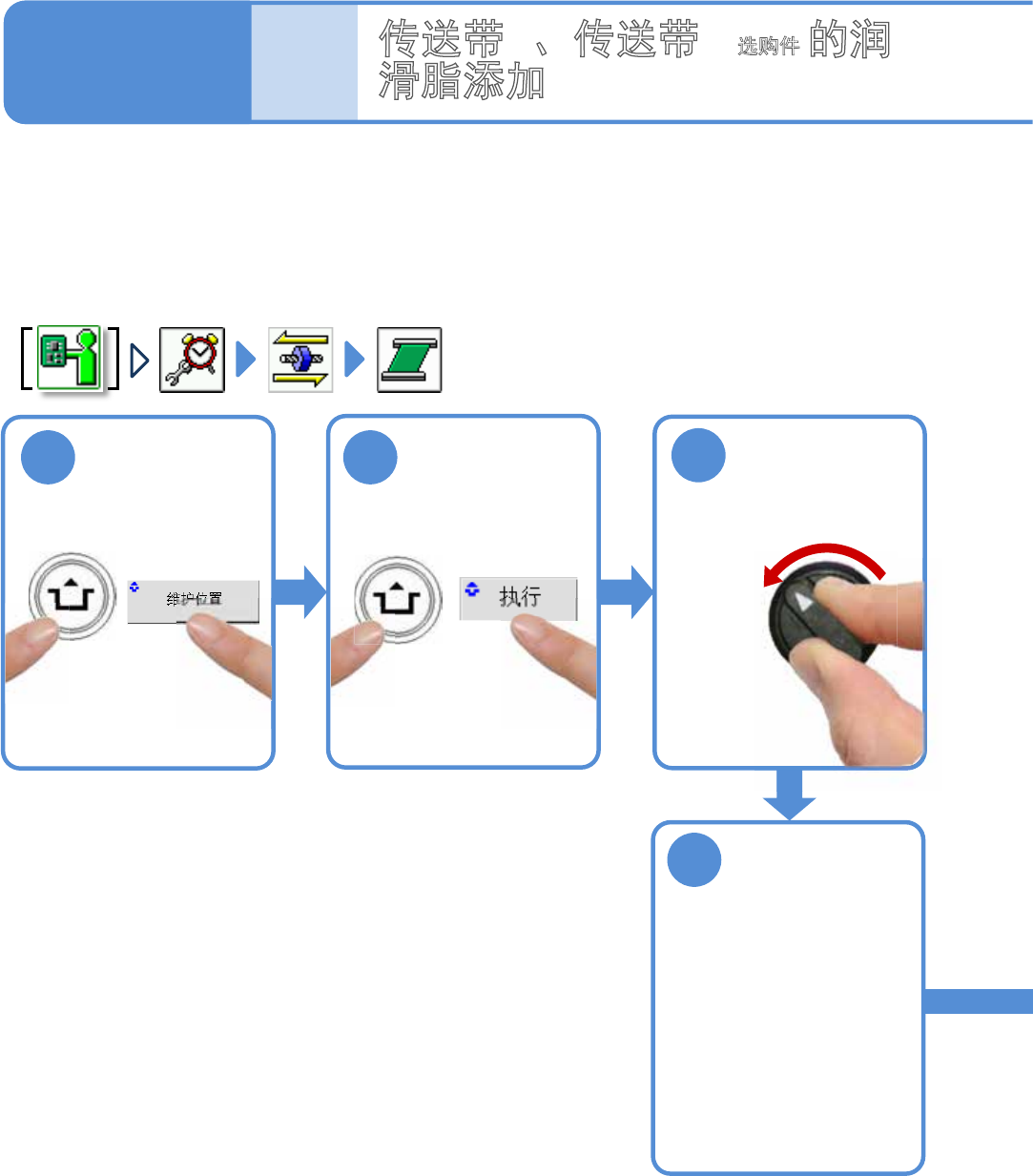

顺序
6
5
向传送带L、传送带R的宽度调整滚珠丝杠、线性轴、滚珠花键添加润滑脂
■传送带L(N-CONL)、传送带R (N-CONR)
上面盖
宽度调整滚珠丝杠
*1)
(润滑脂注入口)
滚珠花键
*3)
线性轴
*2)
*1)
滚珠丝杠的情形
●从润滑脂注入口(可动侧轨道) ，使用润滑脂枪添加。(各轨道的2处)
各压出1次(约0.9 cm
3
)
●使用润滑脂: LCG100
*2)
线性轴的情形
●在线性轴附近直接添加润滑脂。挤出1次 (约0.9 cm
3
)
●使用润滑脂: LCG100
*3)
滚珠花键的情形
●在滚珠花键的中压部分直接添加润滑脂。挤出1次 (约0.9 cm
3
)
●使用润滑脂: LCG100
