NPM-DX EJM8DC-MB-11E-0 1 周边装 置的连 接 以太网电缆 LW S ( 生产线工作站 ) 以太网电缆 10 m 以下 10 m 以上时 , 请与本公司联络。 电脑 (LWS) 工程师手册 1 1-6-5 客户的电脑和 LNB 用 FA 电脑通过以太网 电缆连接时，保存在 LNB 的实绩数据会显示在 LWS (Line Work Station) 。 电脑不需要安装专用软件等，但需要 Web 浏览器。详细情况请参阅…
NPM-DX
EJM8DC-MB-11E-01
2
3
11-6-4-4
将传送带R的连结电缆连接到邻接的NPM-DX连结部
后侧
连结电缆
●应将连结电缆经过NPM-DX主体的下面，
并从连结电缆用孔穿过到上面。
连结电缆用孔
将以太网电缆连接到HUB上
16端口
HUB
10端口
HUB
①连接传送带R与传送带L。
传送带R侧:16端口HUB的16ch
传送带L侧:10端口HUB的10ch
②连接与16端口HUB相邻的NPM-DX
连接到16端口HUB的1 ~ 15ch中的任何一个端口
上。无论连接到哪一个端口上都没有问题。
NPM-DX
EJM8DC-MB-11E-01
周边装
置的连
接
以太网电缆LWS
(生产线工作站)
以太网电缆
10 m以下
10 m以上时,
请与本公司联络。
电脑 (LWS)
工程师手册
11-6-5
客户的电脑和LNB用FA电脑通过以太网电缆连接时，保存在LNB的实绩数据会显示在LWS (Line Work Station)。
电脑不需要安装专用软件等，但需要Web浏览器。详细情况请参阅LNB使用说明书。
11-6-5-1
◆是延长传送带规格时
◆设置传送带L时
10 m以上时,
请与本公司联络。
电脑(LWS)
以太网电缆
用于LNB的FA电脑
NPM-DX
EJM8DC-MB-11E-01
11-6-5-2
1
2
4
3
5

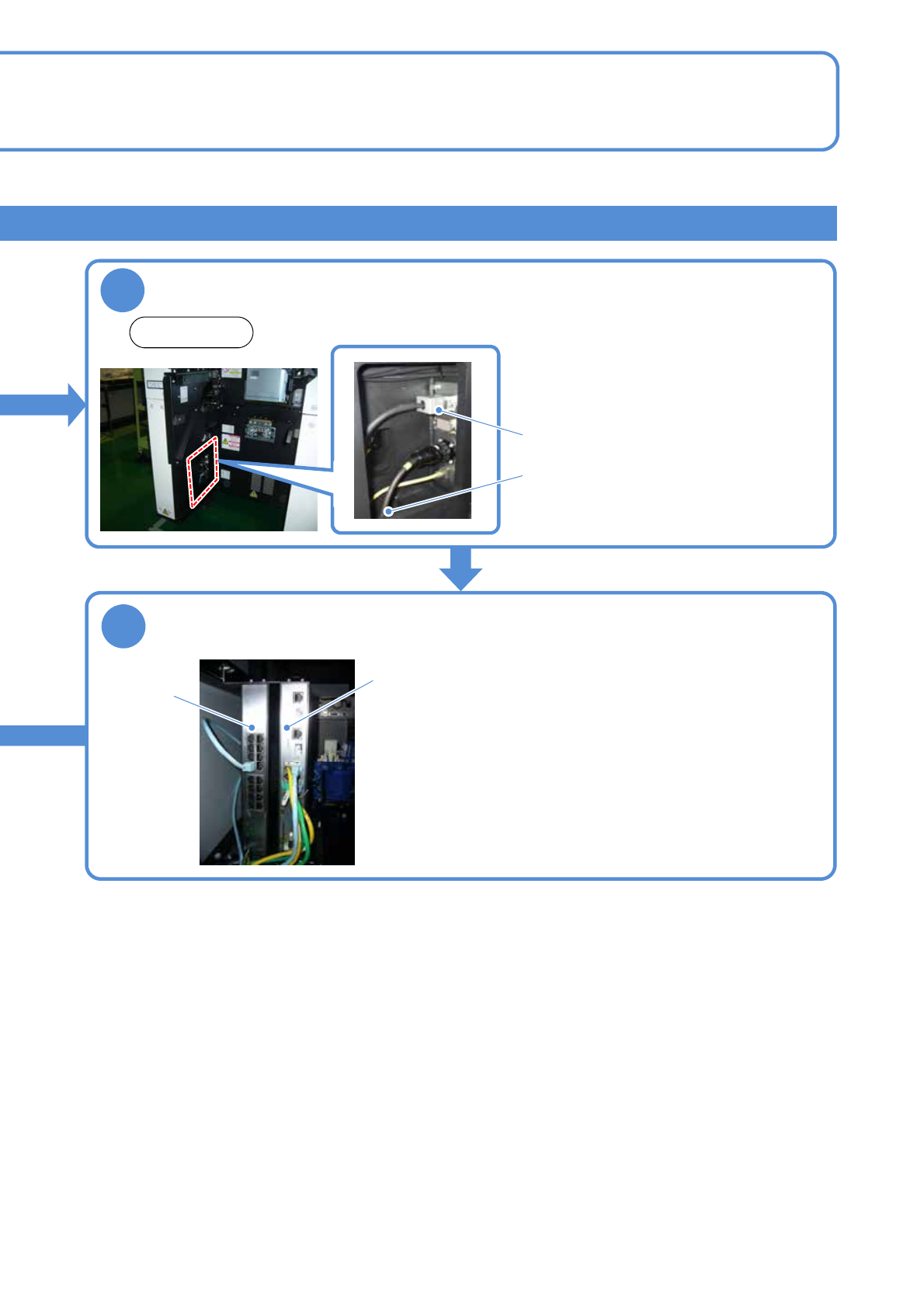

使以太网电缆穿过
关闭主电源开关后，卸下传
送带L的盖
盖
以太网电缆
●松开盖的螺栓，然后
将以太网电缆从主体
下面穿过。
后侧
●螺丝: 7个 ●螺丝: 2个
安装盖
将以太网电缆连接到连结连接器
●在盖轻轻接触电缆的位置
上拧紧螺栓 ，并固定。
安装后侧盖
连结连接器
盖
●螺丝: 2个
