EJM8DC-MB-13E-0 3 NPM-DX 13-3-10 -2
EJM8DC-MB-13E-03
NPM-DX
机器参数
供料器吸着位置
A B
A
B
供料器吸着位置/
转印位置偏移量的确认
A
工程师手册
13-3-10
转印位置偏移值
A
B
A
B
CD
C
D
台车位置的偏移值
X[mm]/Y[mm]/Z[mm]
左右台车位置的偏移值。
吸着位置的偏移值
X[mm]/Y[mm]/Z[mm]
供料器的吸着位置的偏移值。
(X/Y/Z坐标)
显示在校准时所计测的全部值。标注
“－”的项目为计测对象外部位的数据。
显示在重新连接交换台车后、进行吸着
动作时所计测的值。只显示台车的值。
刮板轴的偏移值
转印位置的偏移值 Z[mm]
●原点偏移量 [pulse]
刮板轴的原点偏移值。
●A: 调节量0.05 mm [pulse]
刮板轴的A点 (0.05 mm位置) 偏移值。
●B: 调节量0.50 mm [pulse]
刮板轴的B点 (0.50 mm位置) 偏移值。
转印位置的Z轴方向偏移值。
13-3-10-1
EJM8DC-MB-13E-03
NPM-DX
13-3-10-2
EJM8DC-MB-13E-03
NPM-DX
机器参数
13-3-11
-1

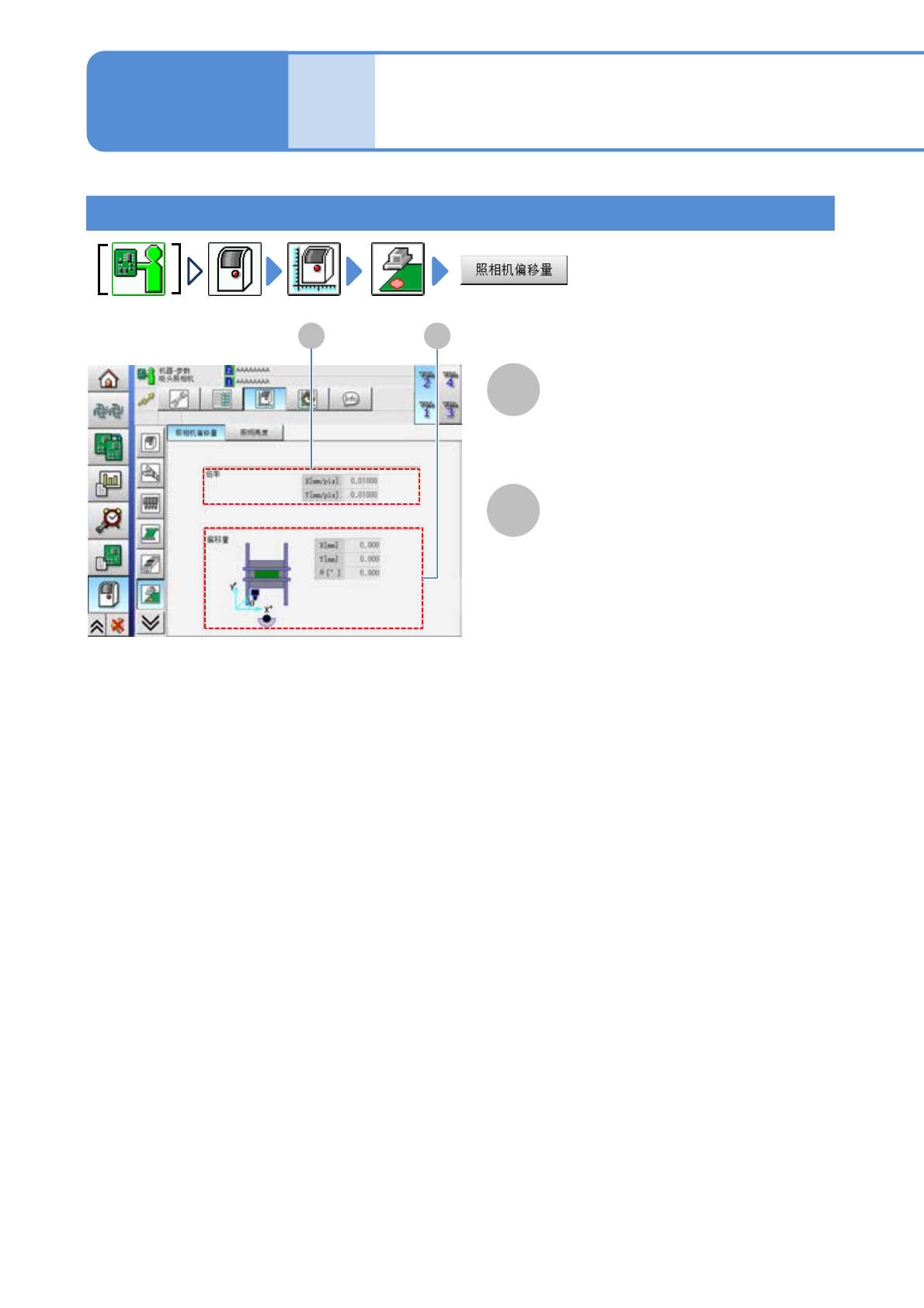

贴装头照相机偏移量的确认
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
A
A
B
B
工程师手册
13-3-11
倍率 X [mm / pix] / Y [mm / pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值
X [mm] / Y [mm] / θ [°]
通过识别照相机进行识别时，移动位置
的补正值。
