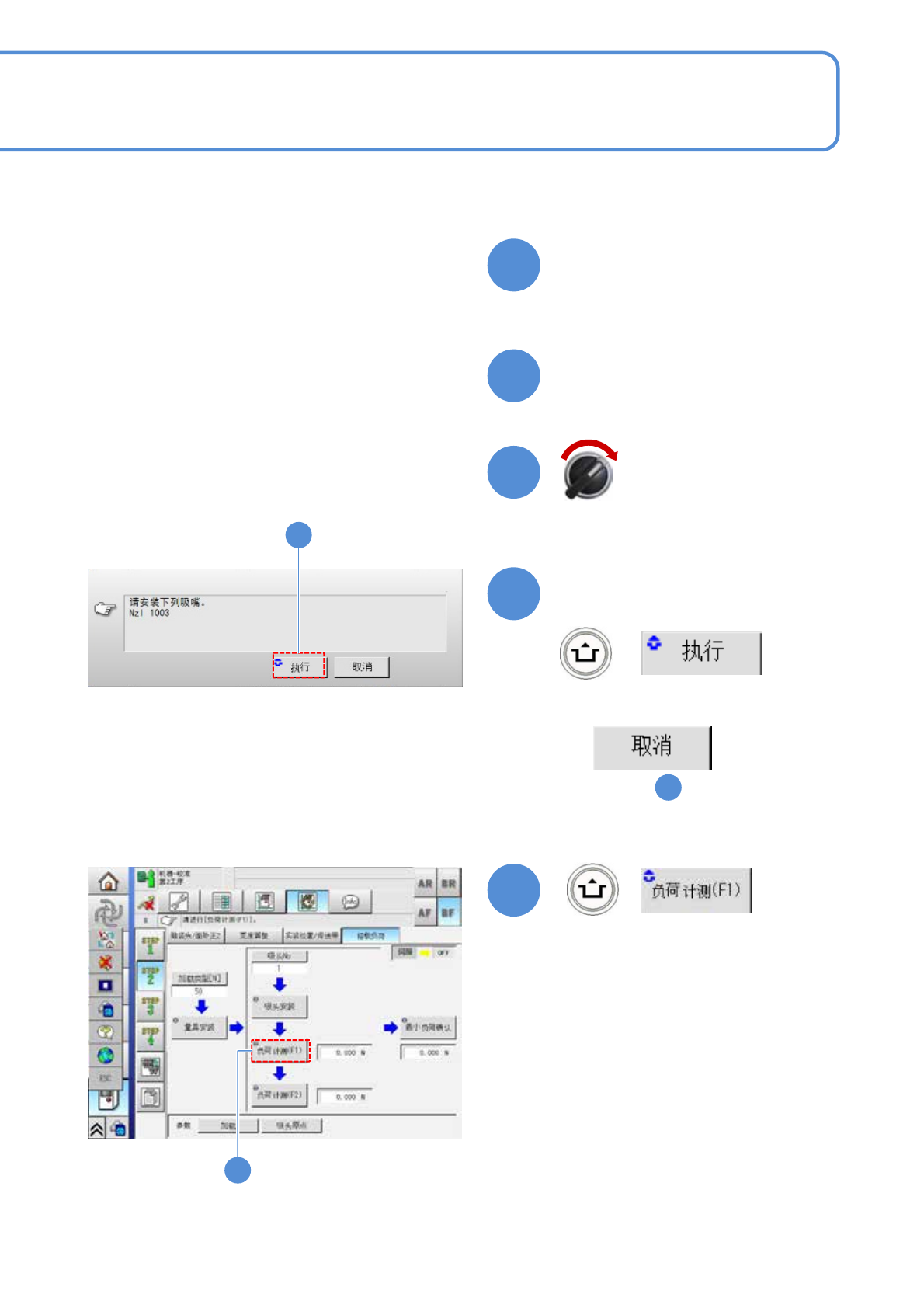

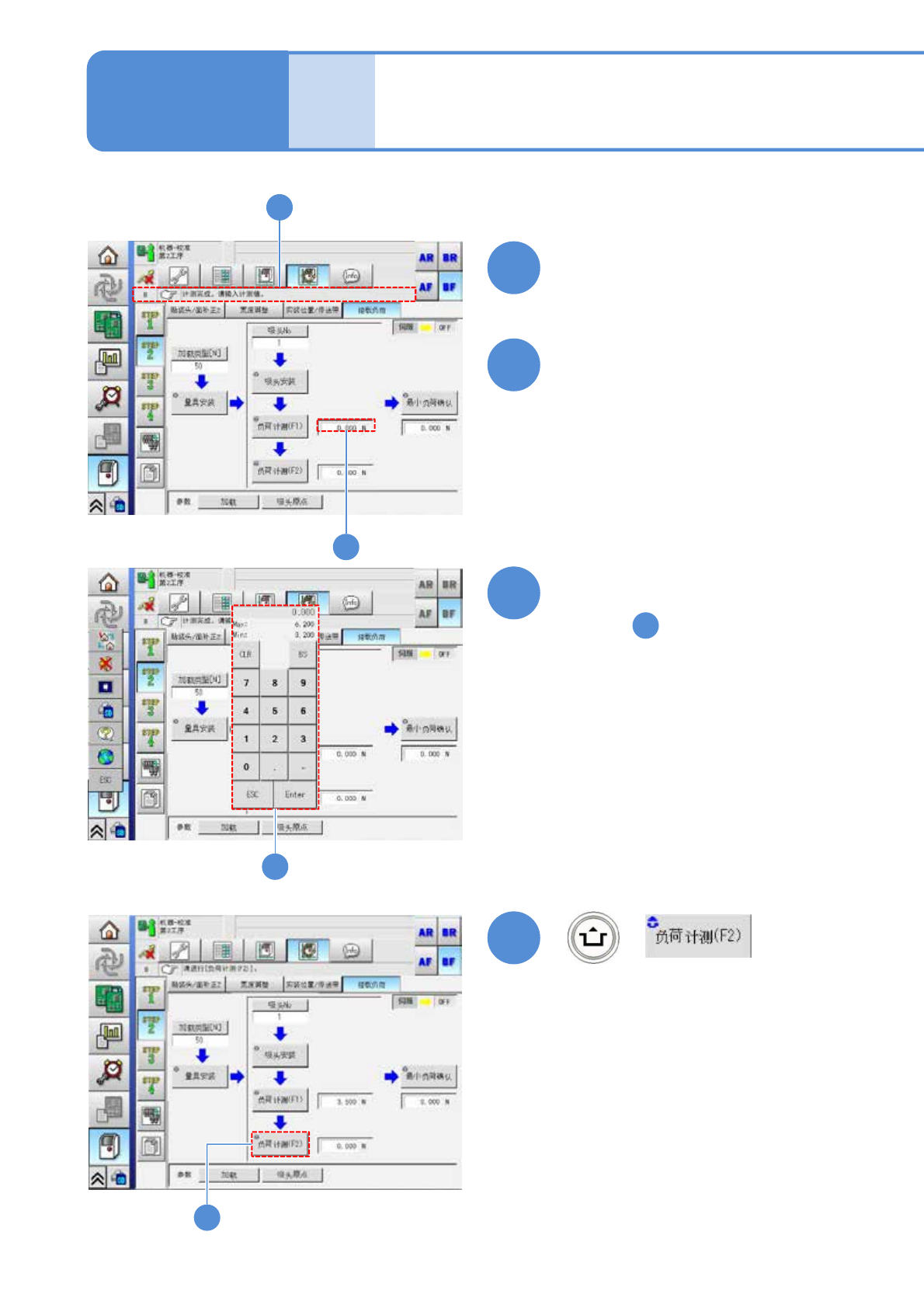

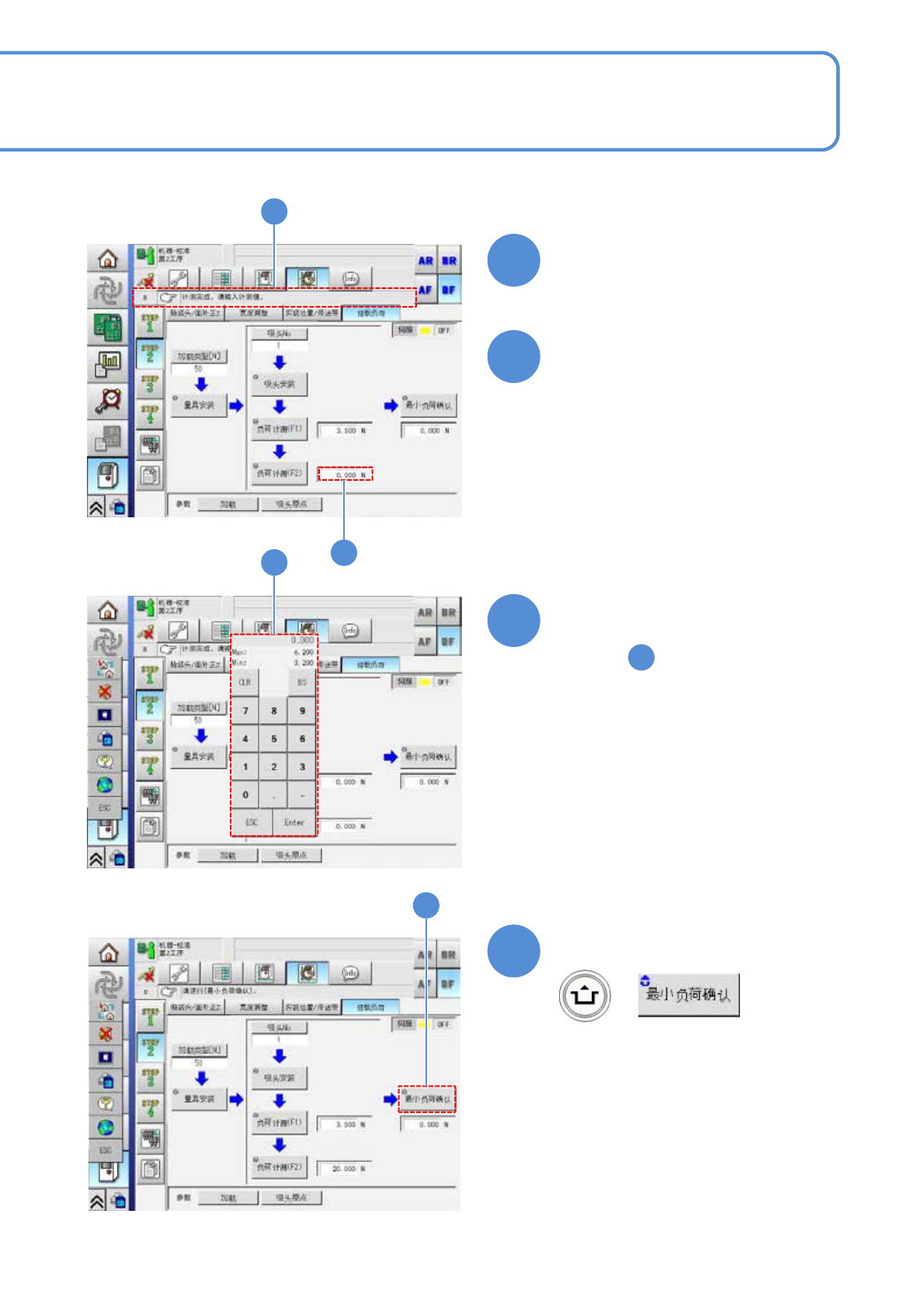

EJM8DC-MB-10E-02
NPM-DX
10-8-1-4
16
17
18
(进行校准作业)
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接触
的瞬间数值会增大，无法获取正确的测
定值。因此，不显示最大值而是使用标
准值进行测定。
+
20
+
19
●取消时
19
●负荷测量仪表的切换方法
(→『工程师手册』P.10-8-2)
安装吸嘴
关闭安全盖
●在测定吸嘴位置安装。(使用1003吸嘴)
伺服开关置于ON
确认提示
(仍然是 的画面)
11
20
EJM8DC-MB-10E-02
NPM-DX
贴装负荷
10-8-1
-5
贴装负荷 3
21
22
●输入在 读取的数值。
输入范围: 3.0 ~ 4.4 N
20
23
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
24
+
●负荷测量仪表的切换方法
(→『工程师手册』P.10-8-2)
工程师手册
10-8-1
确认是否已正常结束
按动数值栏
(显示数字键)
输入测定值
(进行校准作业)
21
22
23
24
EJM8DC-MB-10E-02
NPM-DX
10-8-1-6
25
26
●输入在 读取的数值。
输入范围: 16 ~ 22 N
24
(进行校准作业)
27
输入测定值
28
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
+
●负荷测量仪表的切换方法
(→『工程师手册』P.10-8-2)
实施最小负荷确认。
确认是否已正常结束
按动数值栏
(显示数字键)
25
26
27
28
