EJM8DC-MB-13E-0 3 NPM-DX 机器参数 13-3-3 -1 XY/Z 面补正的确认 C B D 工程师手册 13-3-3 A / 对基板识别位置和贴装位置进行补正时使用，确认贴 装面的偏移值 ( 校准 的结果 ) 。 切换显示偏移值。 偏移量 贴装面的补正值。 ●以 20 mm 间隔表示。 显示 和 的 前后左右画面。 的显示区域为蓝色。 B D B C A B 1 D
EJM8DC-MB-13E-03
NPM-DX
机器参数
13-3-2

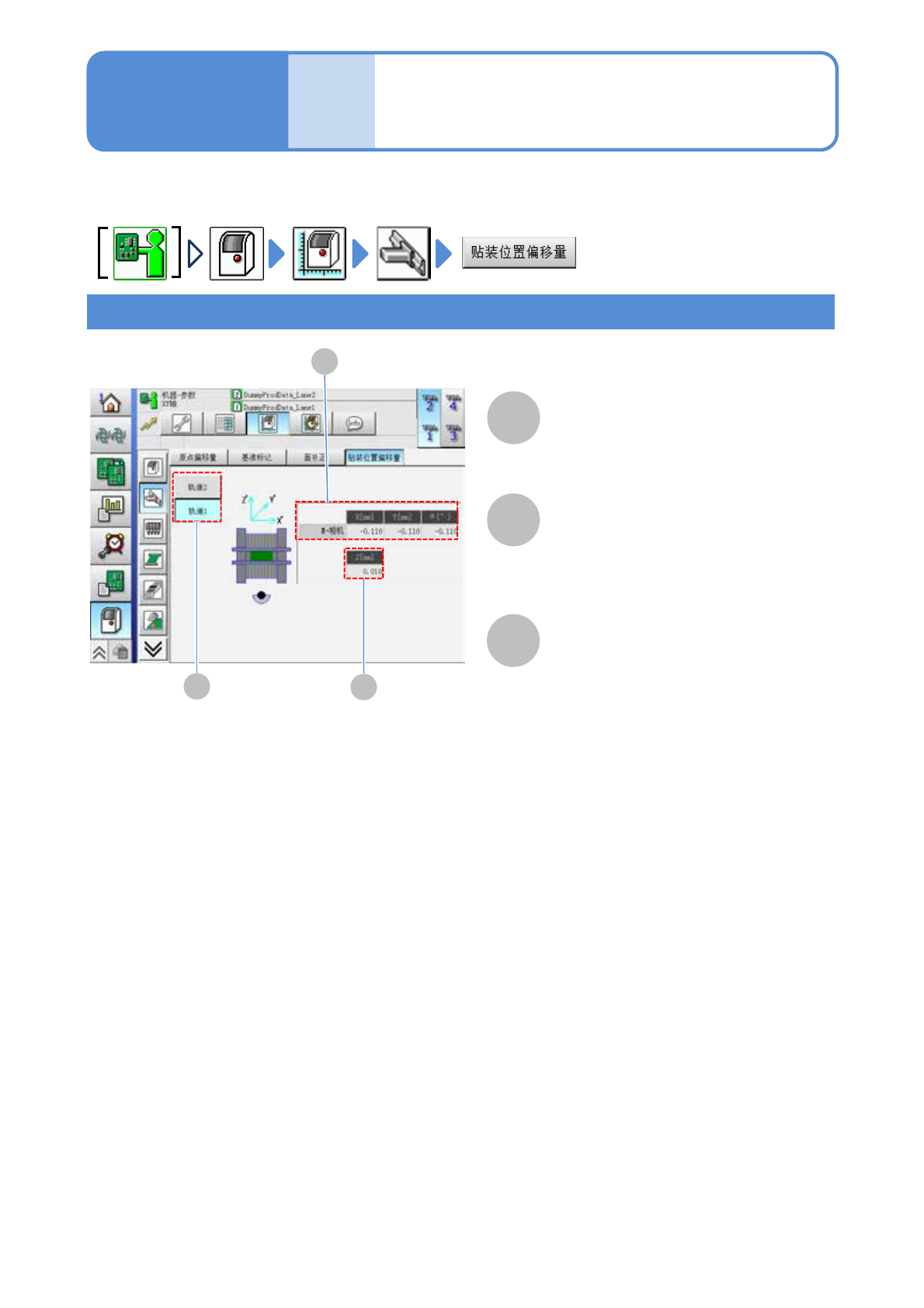

贴装位置偏移量的确认
工程师手册
13-3-2
贴装头
在这里，确认贴装位置偏移量。
多功能识别照相机
X [mm] / Y [mm] / θ [°]
显示与贴装位置补偿值的多功能识别照相
机相应的X/Y/θ坐标。
Z [mm]
显示贴装位置补偿值的Z坐标。
C
B
A
B
C
A
选择轨道
使用双轨模式时，事先选择轨道。
EJM8DC-MB-13E-03
NPM-DX
机器参数
13-3-3-1
XY/Z 面补正的确认
C
B
D
工程师手册
13-3-3
A
/
对基板识别位置和贴装位置进行补正时使用，确认贴装面的偏移值 (校准的结果)。
切换显示偏移值。
偏移量
贴装面的补正值。
●以20 mm间隔表示。
显示 和 的前后左右画面。
的显示区域为蓝色。
B
D
B
C
A
B 1
D
EJM8DC-MB-13E-03
NPM-DX
13-3-3-2
■偏移量的表示区域通过矩形来变更时
(关闭矩阵选择屏幕)
(在 显示 选择的区域的偏移值)
选择表示偏移值的区域
B
2
42
3
1
2
3
4
(矩阵的位置左右移动)
