N7201A643C08(1)NPM-DX工程师手册.pdf - 第429页

EJM8DC-MB-12E-0 2 NPM-DX 12-1-8 -12 I J J I L J K N J M K L N O (3,3) (12,12) (5,5) (10,10) ■设定坐标范围的画面 ■设定焊锡球脱落位置的画面 返回 的画面。 4 设定坐标的表示范围 ● 1 个格子表示有 625 (25x25) 个焊锡球 设定焊锡球脱落的开始位置和结 束位置 ●在表 以「○」记号来表示。 F ●执行前 ( 坐标图 ) ●执行后 (…

100%1 / 642
EJM8DC-MB-12E-02
NPM-DX
C
B
F
F
D
E
G
D
C
E
B
G
A
H
H
A
BGA 2
12-1-8-11
数据
修改

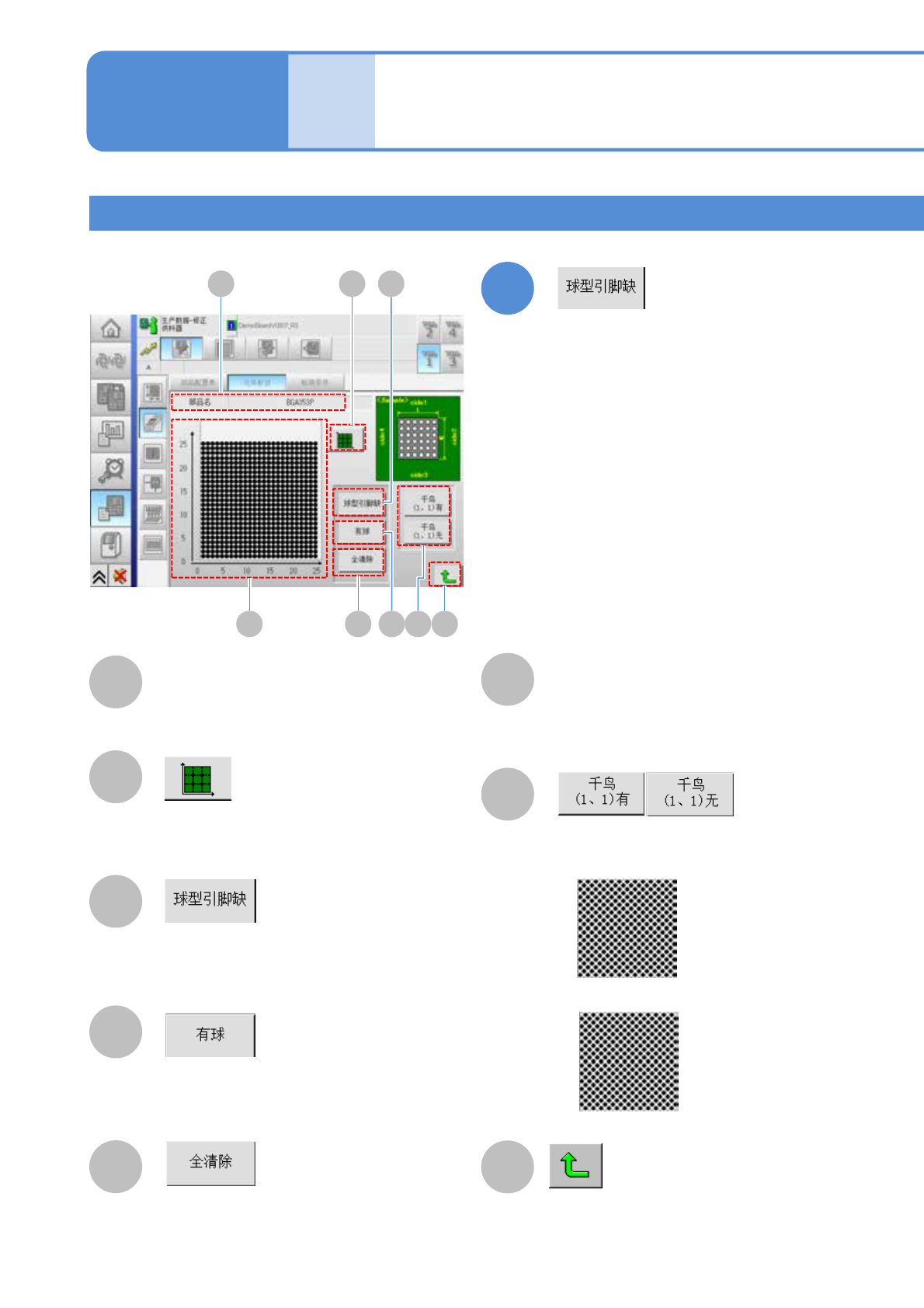

元件形状数据的修改 6
工程师手册
12-1-8
4
坐标图
元件的焊锡球脱落信息。
●: 有焊锡球。
○: 无焊锡球。
元件名称
对是否缺少球型引脚的信息进行确认、
修改。
显示设定坐标范围的画面。
显示设定焊锡球脱落位置的画面。
选择交替的有无。
■有交替时(坐标图)
■无交替时(坐标图)
把选择中的焊锡球位置的焊锡球脱落的
设定返回到原来状态。
显示有焊锡球位置的画面。
返回原来画面。
EJM8DC-MB-12E-02
NPM-DX
12-1-8-12
I
J
J
I
LJ K
NJM
K
L
N
O
(3,3)
(12,12)
(5,5)
(10,10)

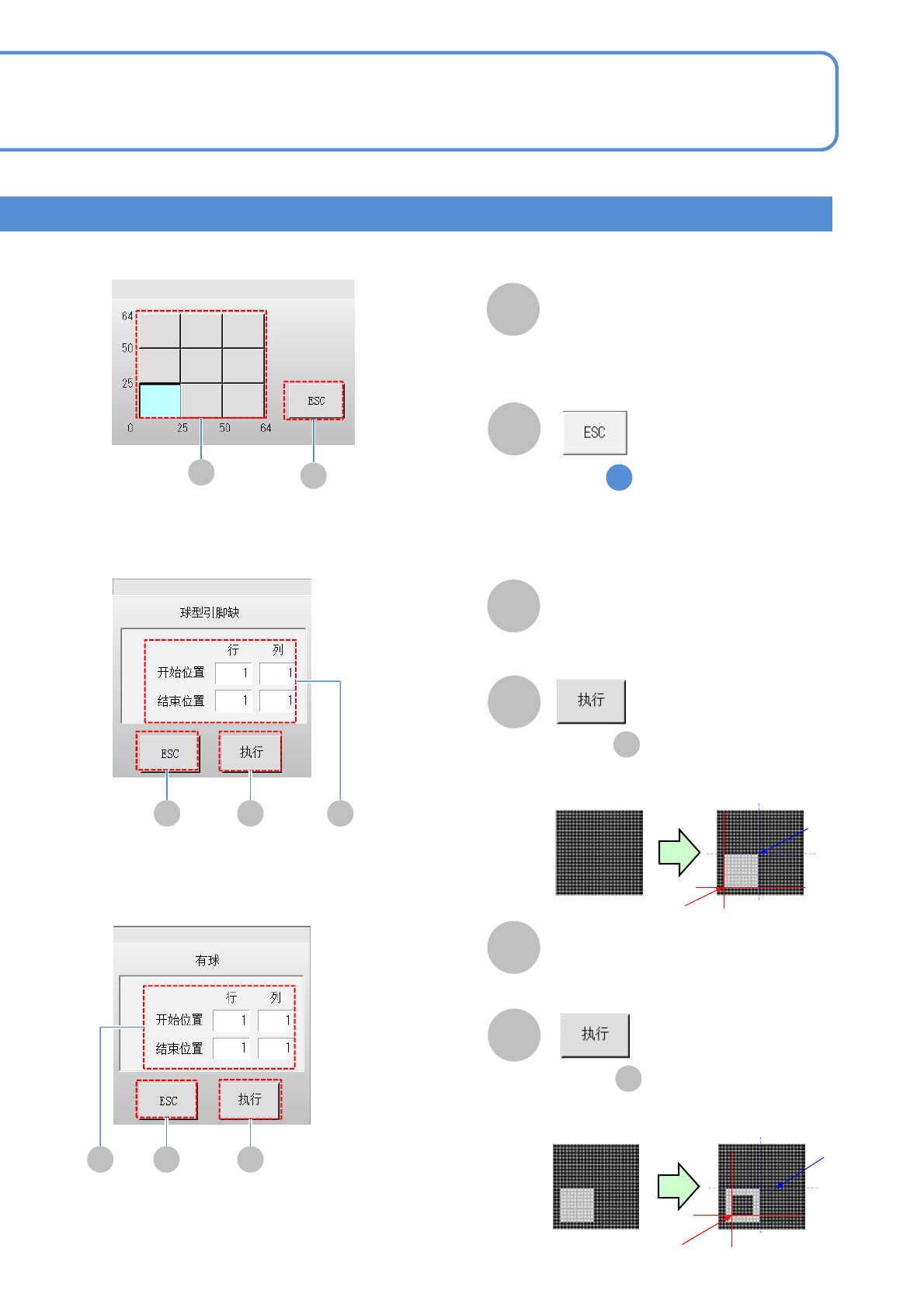

■设定坐标范围的画面
■设定焊锡球脱落位置的画面
返回 的画面。
4
设定坐标的表示范围
●1个格子表示有625 (25x25) 个焊锡球
设定焊锡球脱落的开始位置和结
束位置
●在表 以「○」记号来表示。
F
●执行前 (坐标图) ●执行后 (坐标图)
■设定有焊锡球位置的画面
设定有焊锡球的开始位置和结
束位置
●在表 以「●」记号来表示。
F
●执行前 (坐标图) ●执行后 (坐标图)
EJM8DC-MB-12E-02
NPM-DX
异型元件 1
数据
修改

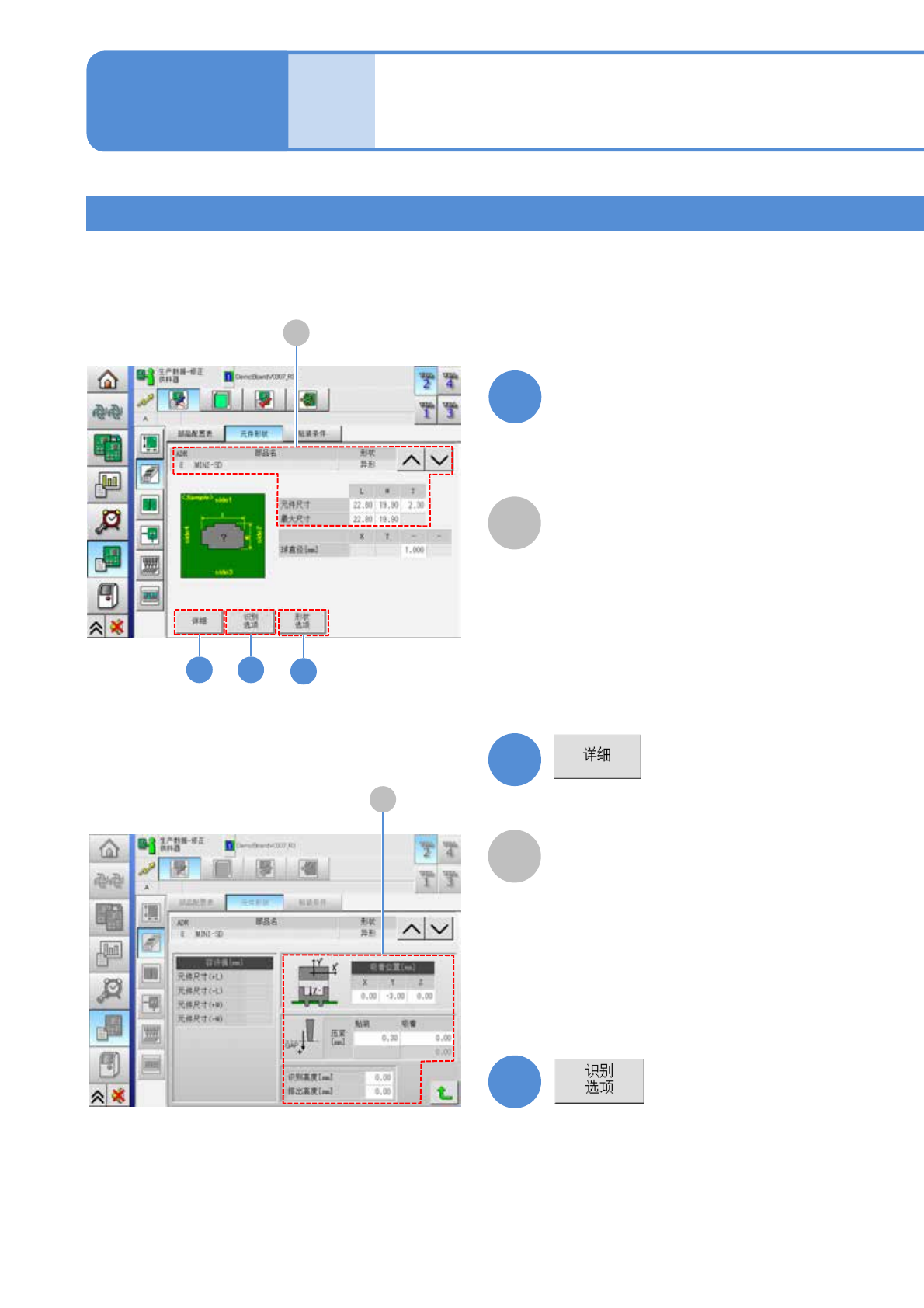

元件形状数据的修改 7
A
2 3
A
元件信息
(→P.12-1-8-1)
4
12-1-8-13
修改画面上的数据
●触摸输入部分后，会显示输入的画面。
1
2
3
A
(→P.12-1-8-2)
工程师手册
12-1-8
对识别选项数据进行确认、修改。
(→P.12-1-8
-3)
A
识别高度、压紧部信息
对详细数据进行确认、修改。
