EJM8D C - MB - 04E - 00 NPM - DX 4-6 - 10 工程师手册 4 - 6 延长传送带皮带张 力的检查 传送带的检查 6 ● 轨道 1 固定 轨道 ● 轨道 2 可动轨道 皮带单位重量 0.7 g /m 皮带宽度 4.5 m m 跨距长度 参照下图 测定部位 规格值 (H z) A 180 ～ 200 Hz B 160 ～ 180 Hz C 140 ～ 160 Hz ■双式传送带 ( 各有 2 根轨道 )…

100%1 / 642
EJM8DC-MB-04E-00
NPM-DX
4-6-9
工程师手册
4-6

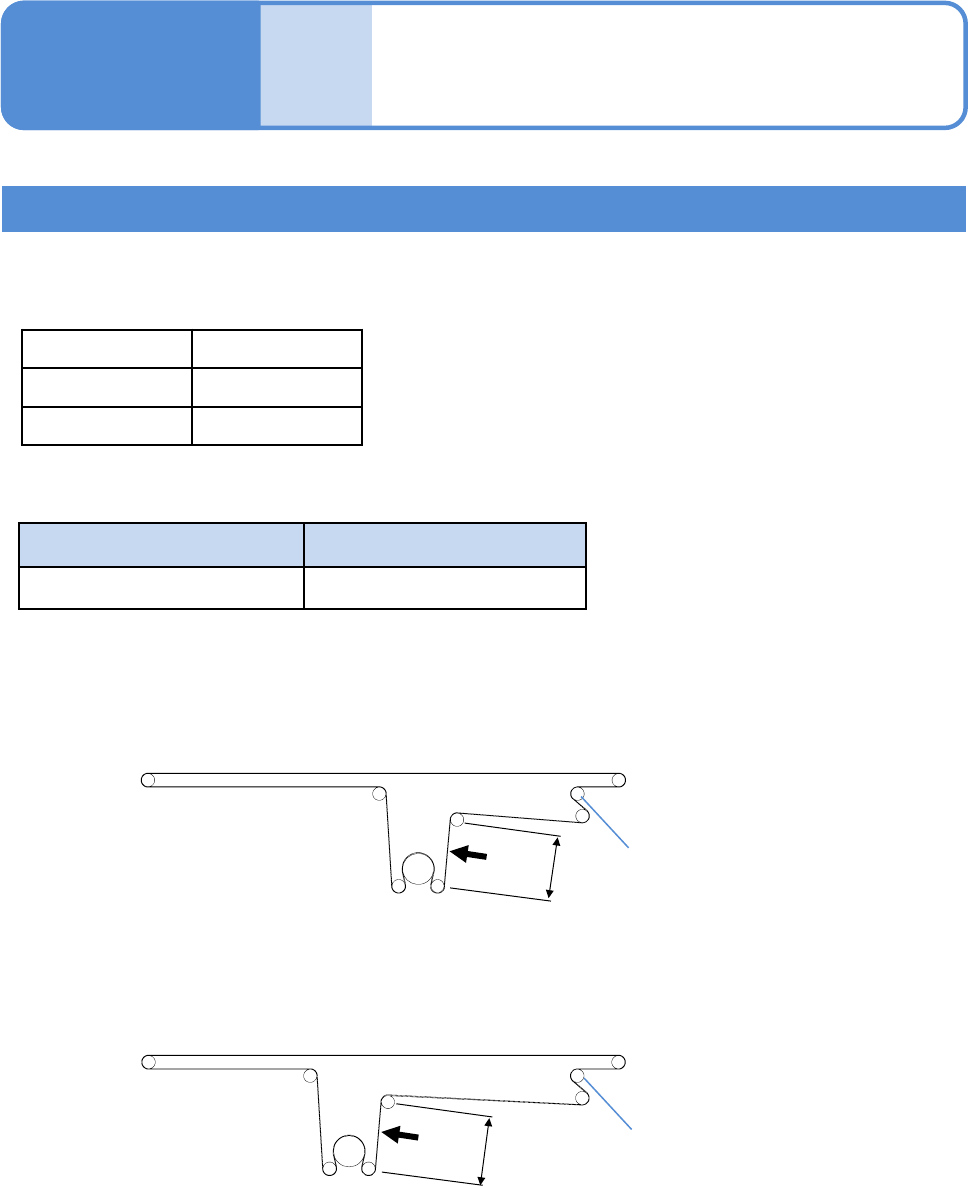

传送带L、传送带R的皮带张力的检查
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图
■轨道1: 固定侧、可动侧
■轨道2: 固定侧、可动侧
机种 固定侧、可动侧共同
传送带L、传送带R 560 ～ 695 Hz
64
P
64
P
张力滑轮
张力滑轮
传送带的检查 5
(单位: mm)
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
规格值
EJM8DC-MB-04E-00
NPM-DX
4-6-10
工程师手册
4-6

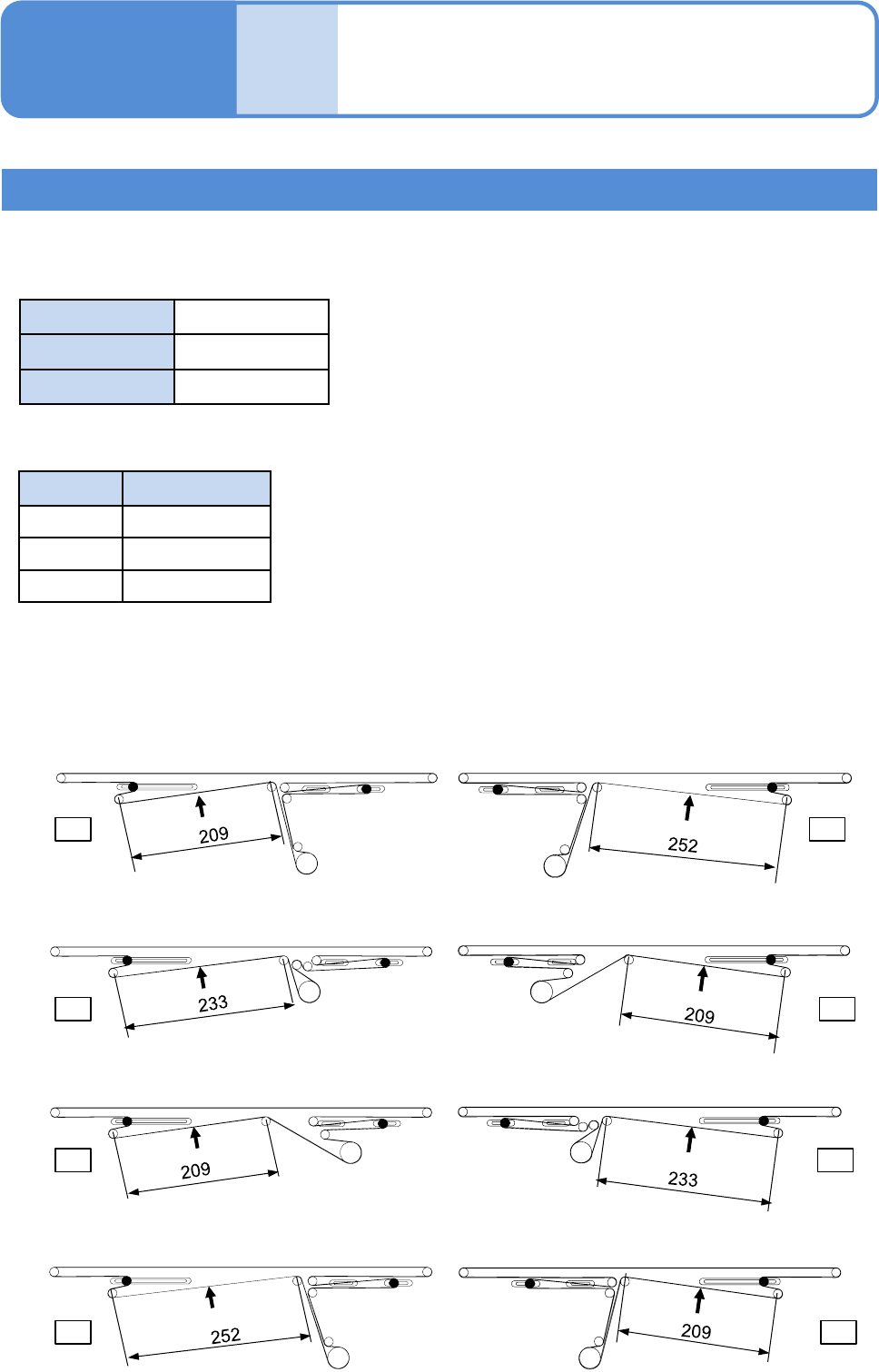

延长传送带皮带张力的检查
传送带的检查 6
●轨道1固定轨道
●轨道2可动轨道
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图
测定部位 规格值(Hz)
A
180 ～ 200 Hz
B
160 ～ 180 Hz
C
140 ～ 160 Hz
■双式传送带 (各有2根轨道)
●轨道1可动轨道
●轨道2固定轨道
P
A
P
B
P
C
P
B
P
A
在A基台安装时
在B基台安装时
P
C
P
A
P
A
●表示是张力滑轮。(单位: mm)
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
规格值
EJM8DC-MB-04E-00
NPM-DX
1
2
4-7-1
11
10
3
工程师手册
4-7
ACTIVATION
ACTIVATION
●前侧󲩫󲗼的Y󲲫，󱜲
前侧。
●侧󲩫󲗼的Y󲲫，󱜲
侧。
OFF SERVO ON
●󲵀󰀠要󰬼的的工作台
卸下交换台车
(→P.2-4)

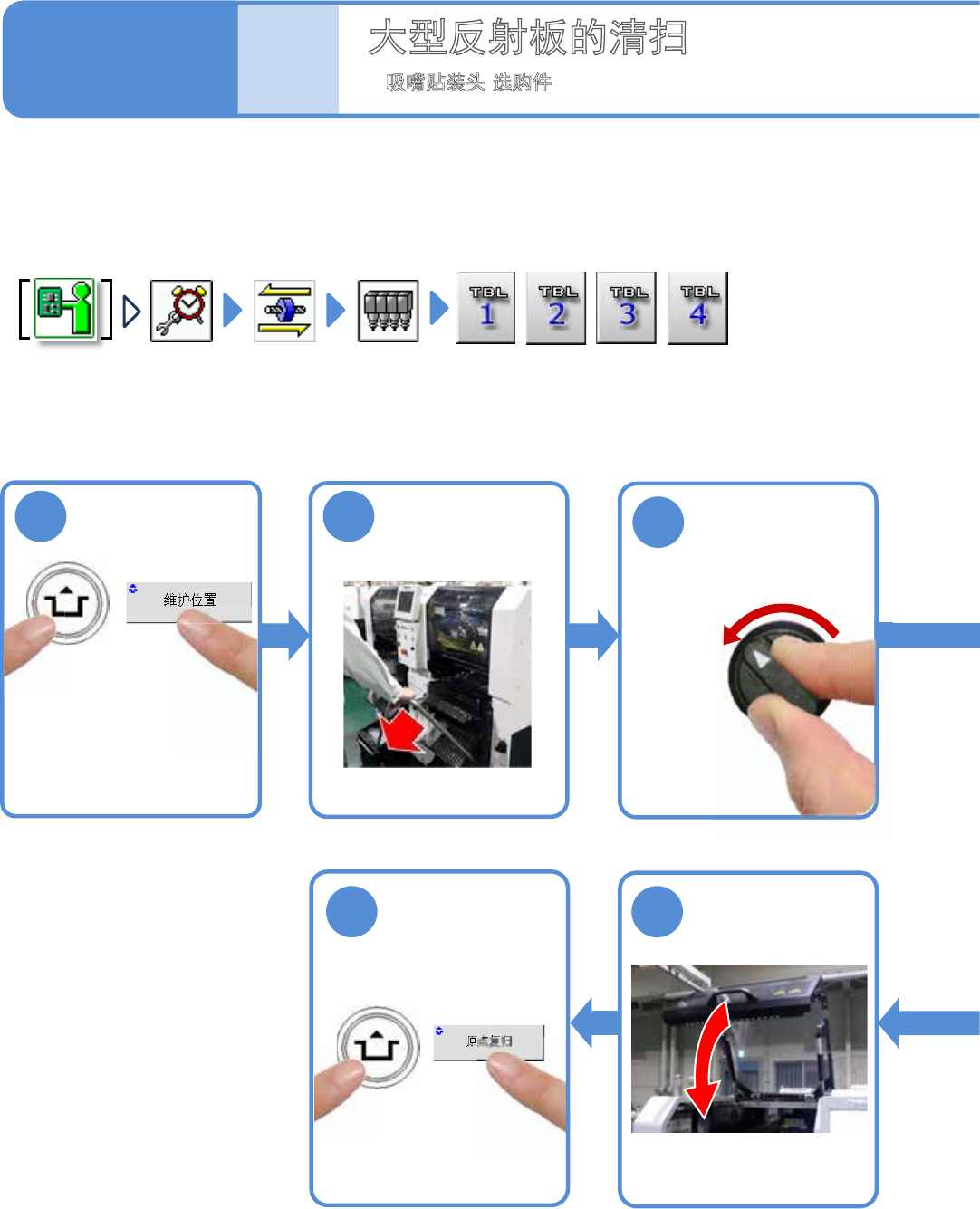

板的󰬼
(4󲩫󲗼:󲵀󲩤)
对板的󰬼方法进行说明。
使用工具: 󰘀󱯨 所需时间: 10 钟
●板󰓓󰑀󰶧，是󲵗󲣽󳉐󲤦的。
