EJM8DC-MB-10E-0 2 NPM-DX 10-8-2 -2 MAX/MIN LEVEL MODE SHIFT UP MAX/MIN LEVEL MODE SHIFT UP 设定数据的表示以及设定内容中的字 母如下表示。 操作键的名称和功能 现在值、 MAX 值、 MIN 值的显示切换， 复位 水平的切换 切换所显示的参数 更改参数的设定值、 设定值的数位移动 设定值的变更、 强制归零、强制归零 的解除
EJM8DC-MB-10E-02
NPM-DX
贴装负荷

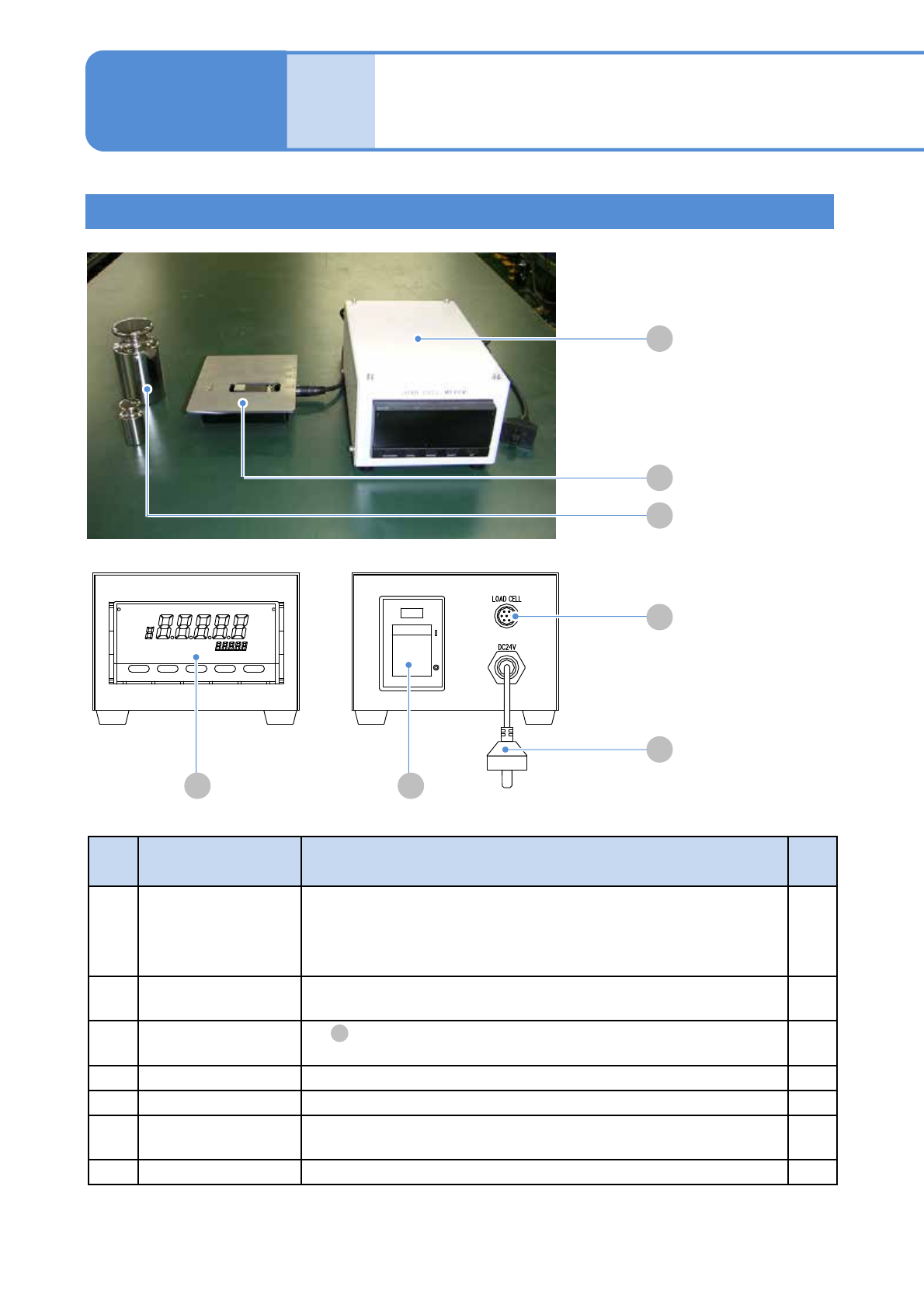

治具的构成
No.
单元名称 功能 数量
A
负荷测量仪表
是在更换贴装头等时，用于贴装头的负荷控制校准的4吸嘴贴装头专
用单元。
电源规格: DC24V 7VA
重量: 1.2 kg 尺寸: 120 mm(W) × 80 mm(H) × 190 mm(D)
1
B
负荷测量传感器
测量负荷用的传感器。连接到负荷测量仪表上使用。
重量: 600 g
1
C
砝码
对 的负荷测量仪表进行校正时使用的砝码。
重量: 100 g/1 kg
各1
D
显示部 显示负荷值。
---
E
电源开关 负荷测量仪表主体的电源开关。
---
F
连接传感器电缆的
连接器
用附属的电缆连接到负荷测量传感器上。
---
G
电源电缆 连接交换台车，供给电源。
---
10-8-2-1
A
A
B
C
F
G
D E
工程师手册
10-8-2
贴装负荷测定治具(选购件)
的使用方法 1
EJM8DC-MB-10E-02
NPM-DX

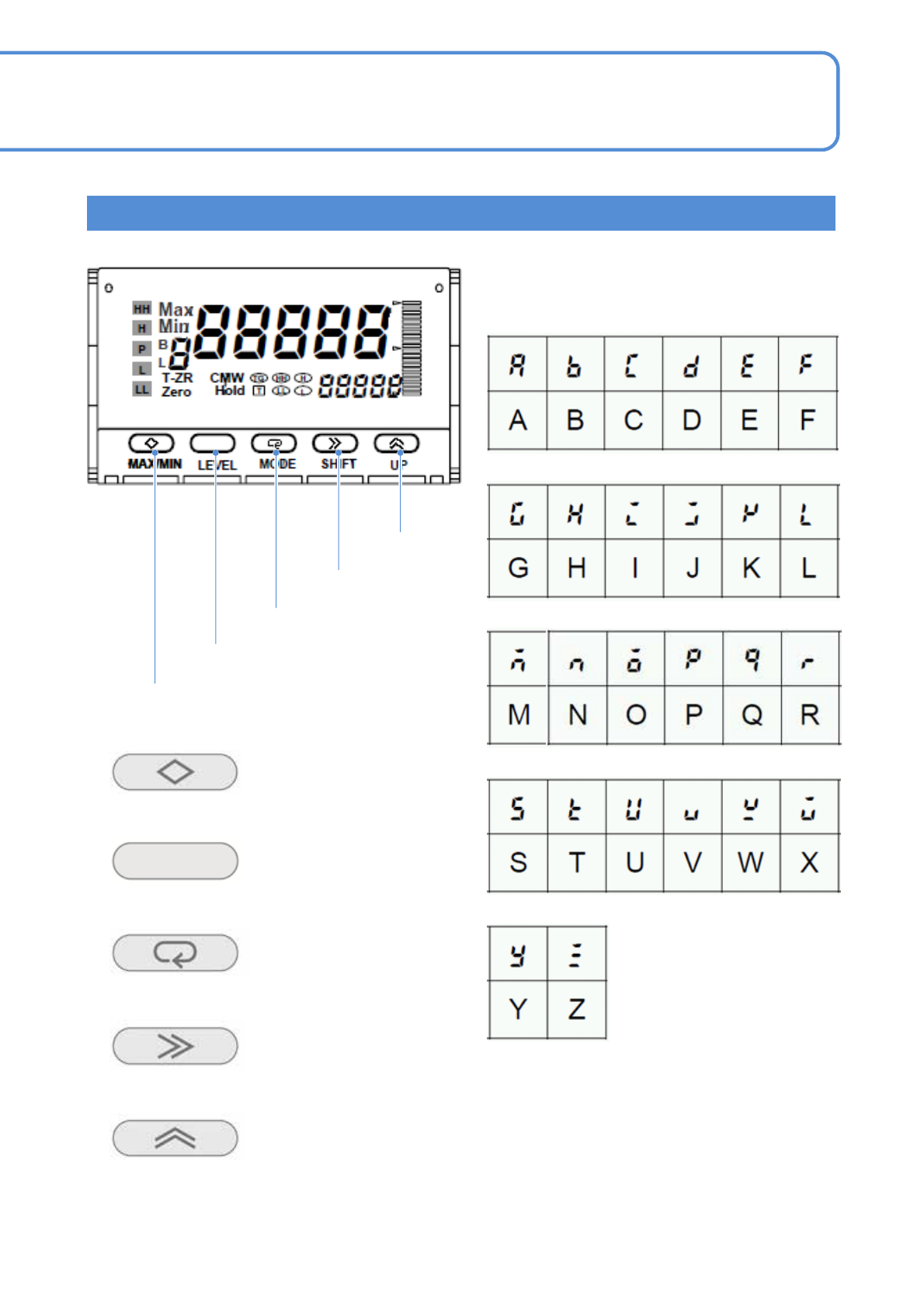

10-8-2-2
MAX/MIN
LEVEL
MODE
SHIFT
UP
MAX/MIN
LEVEL
MODE
SHIFT
UP
设定数据的表示以及设定内容中的字母如下表示。
操作键的名称和功能
现在值、MAX值、
MIN值的显示切换，
复位
水平的切换
切换所显示的参数
更改参数的设定值、
设定值的数位移动
设定值的变更、
强制归零、强制归零
的解除
EJM8DC-MB-10E-02
NPM-DX
贴装负荷
1
2
3
10-8-2-3
校正的方法 1
3
4
5
5
6
34
6
2
5
工程师手册
10-8-2
贴装负荷测定治具(选购件)
的使用方法 2
●初始设定值在出厂时已设定，客户无需再设定。
●更换治具或者负荷测量仪表时请进行校正。另外，建议每年进行一次校正。
电源开关设定为ON
按3秒以上
■显示内容不同时
按 键，进行选择
(输入范围被设定)
(显示闪烁)
确认输入范围
确认电源频率
(电源频率被设定)
■显示内容不同时
按 键，进行选择
(显示闪烁)
