NPM-DX EJM8DC-MB-11E-0 1 NPM-DX 11 - 7 -2 各设定的基板传送状况 ■ 选项设定 : 把“前工序其他公司连接 2 ”设定为“ ON ” 3 NPM-DX 1 2 3 1 2 4 NPM-DX 3 1 2 4 ■通常设定 ( 默认值 ): “前工序其他公司连接”为“ OFF ”、 “前工序其他公司连接 2 ”为“ OFF ” ●“前工序其他公司连接”与“前工序其他公司连接 2 ”不可同时设定为“ ON…
NPM-DX
EJM8DC-MB-11E-01
11-7-1
1
1
2
2
工程师手册
11-7
基板传送的设定
(与NPM-DX以外的设备连接时)
和NPM-DX以外的设备连接时，根据前工序设备基板的要求信号的接收时机，可能会发生传送2片基板等故障。
因此，必须变更NPM-DX的基板传送的设定。
●在此以“左→右”流向为例子进行説明。“右→ 左”流向时，请在设置了传送带R的NPM-DX上进行设定。
■选项设定
把“前工序其他公司连接 ”设定为“ON”时
■选项设定
把“前工序其他公司连接2 ”设定为“ON”时
NPM-DX
EJM8DC-MB-11E-01
NPM-DX
11-7-2

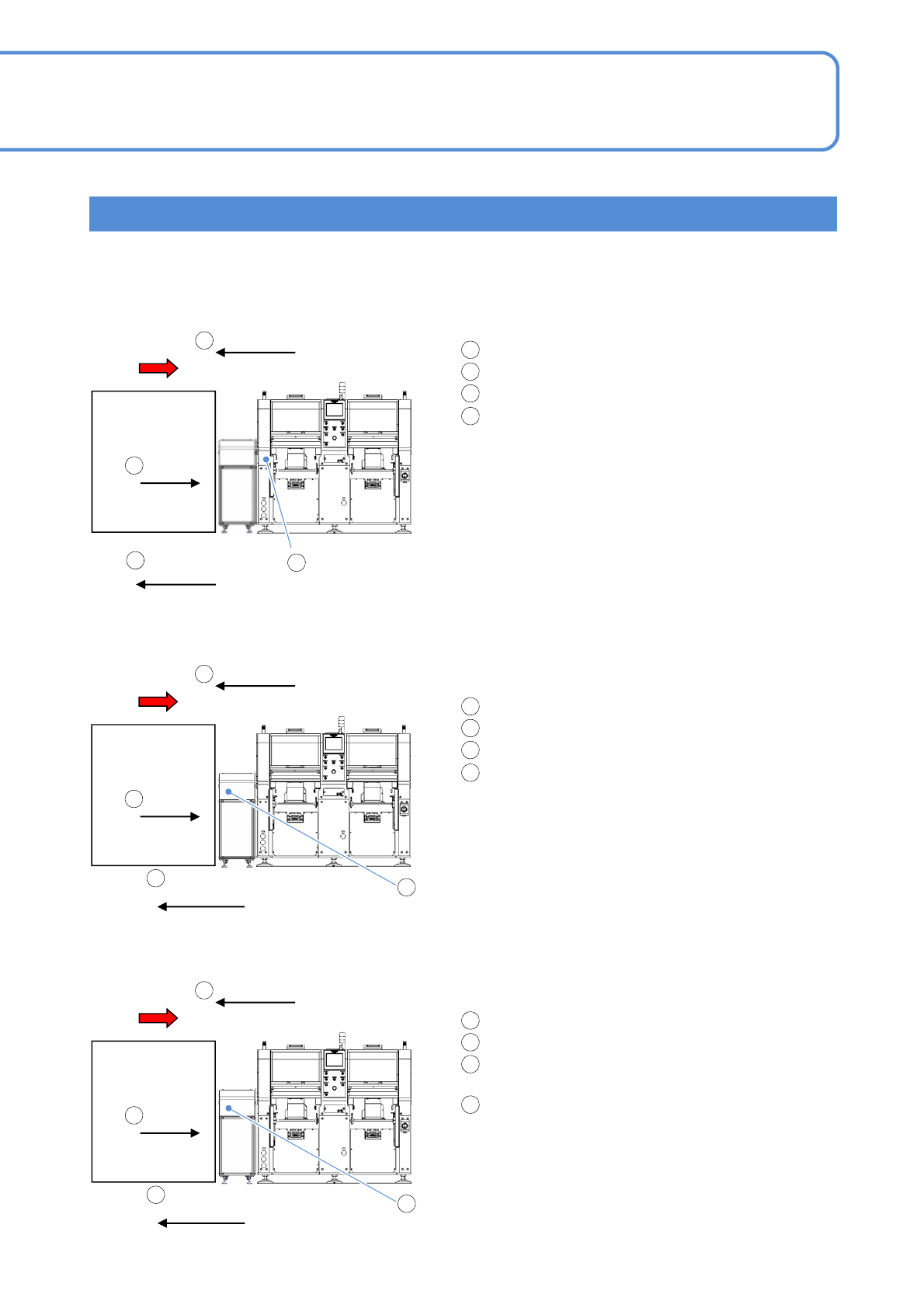

各设定的基板传送状况
■选项设定: 把“前工序其他公司连接2”设定为“ON”
3
NPM-DX
1
2
3
1
2
4
NPM-DX
3
1
2
4
■通常设定(默认值): “前工序其他公司连接”为“OFF”、
“前工序其他公司连接2”为“OFF”
●“前工序其他公司连接”与“前工序其他公司连接2”不可同时设定为“ON”。
基板检测传感器
贴装位置“ON”
基板流向
基板要求信号“ON”
基板传出
NPM-DX以外的
前工序设备
基板要求信号
“OFF”
4
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
NPM-DX的基板检测传感器 (贴装位置) 成为“ON”。
NPM-DX的基板要求信号成为“OFF”。
* 通常通过基板要求信号的“OFF” “ON”
操作搬出基板，所以即使在默认设定的状态下
也不会发生2枚基板重叠搬送等问题。
但是，前工序的设备不符合上述规格时，可能会出
现在基板要求信号处于“ON”的状态下继续搬送
基板的状况。因此，需要变更NPM-DX的基板搬送
设定。
1
2
3
4
■选项设定: 把“前工序其他公司连接”设定为“ON”
基板流向
基板要求信号“ON”
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧) 成为“ON”。
NPM-DX的基板要求信号成为“OFF”。
1
2
3
4
基板传出
NPM-DX以外的
前工序设备
基板传出
NPM-DX以外的
前工序设备
基板检测传感器
前工序侧“ON”
(传送带L)
基板要求信号
“OFF”
基板要求信号
“OFF”
基板流向
基板要求信号“ON”
基板检测传感器
前工序侧“ON”→“OFF”
(传送带L)
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧)由
“ON”→“OFF”。
NPM-DX基板要求信号成为“OFF”。
1
2
3
4
