N7201A643C08(1)NPM-DX工程师手册.pdf - 第586页
EJM8DC-MB-13E-0 3 NPM-DX 单元调整 贴装头照相机 信息的确认 1 13-2-9 -1 确认识别装置 A B 工程师手册 13-2-9 C D A B C D 光标移动 / 框尺寸调整 ■移动光标时 ■扩大或缩小框的尺寸时 ■把光标位置和框尺寸进行初始化 选择光标的移送速度。 确认贴装头照相机的状态以及各种信 息。需要时也可以进行识别装置 的设定变更。 显示「功能」画面。 显示错误画面。
EJM8DC-MB-13E-03
NPM-DX
单元调整

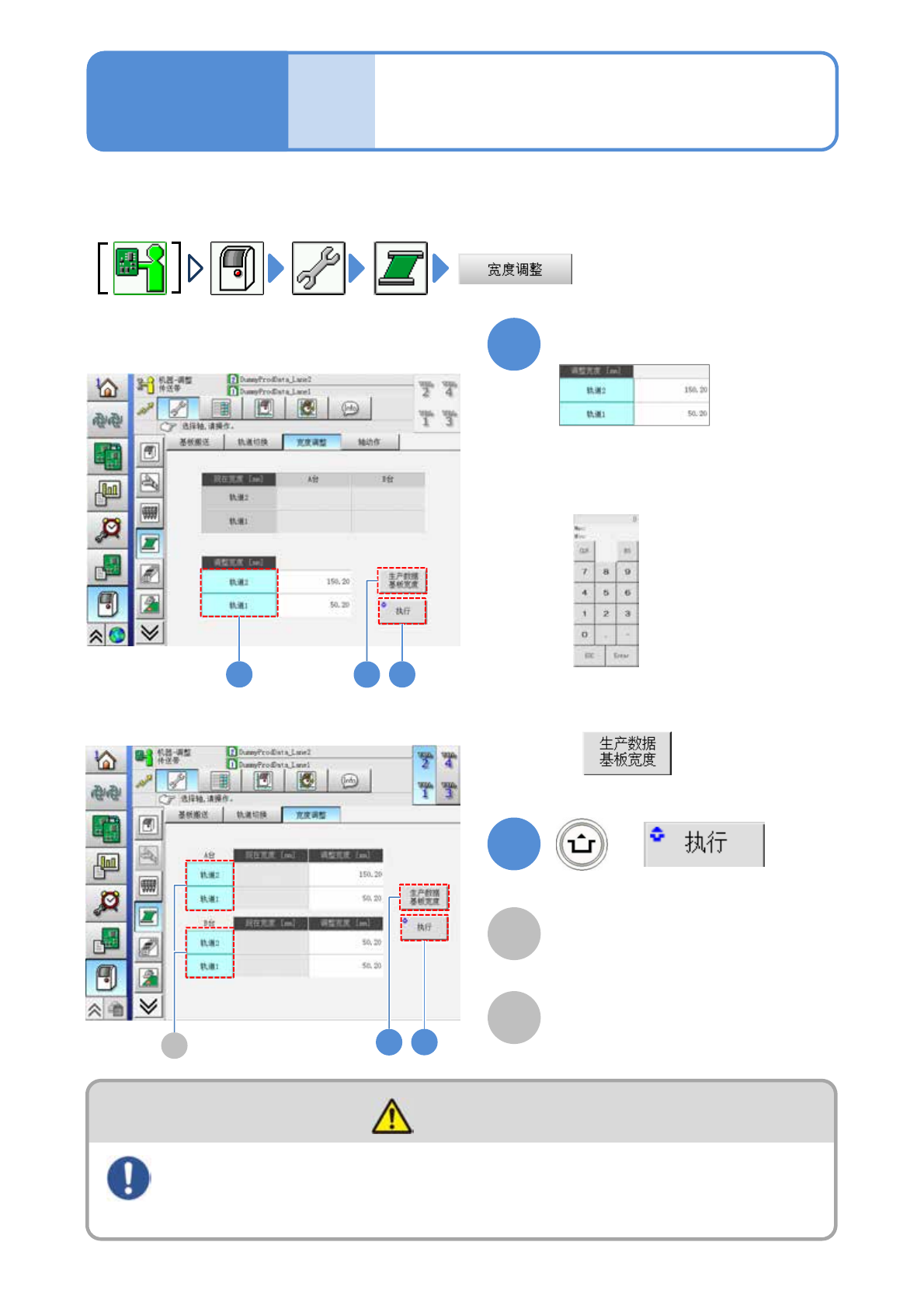

传送带宽度的调整
13-2-8
工程师手册
13-2-8
危险
在传送带放置或者取下基板时，把操作侧的伺服开关设置为OFF
(有可能因设备动作而导致受伤)
2
1
+
A
B
●调整传送带宽度前，请必须卸下所有的基板支撑销。
输入调整宽度
■手动输入时
轻触数字画面，显示输入画面。
(手动输入)
■单轨模式的情况下
(生产数据)
■双轨模式的情况下
(传送带宽度被调整)
■输入LNB或者SD卡的生产数据时
轨道
选择轨道，执行宽度调整。选择了两个轨
道时，可以使两个轨道同时动作。
基台
选择要调整宽度的基台。
A
2
1
1 2
1
EJM8DC-MB-13E-03
NPM-DX
单元调整

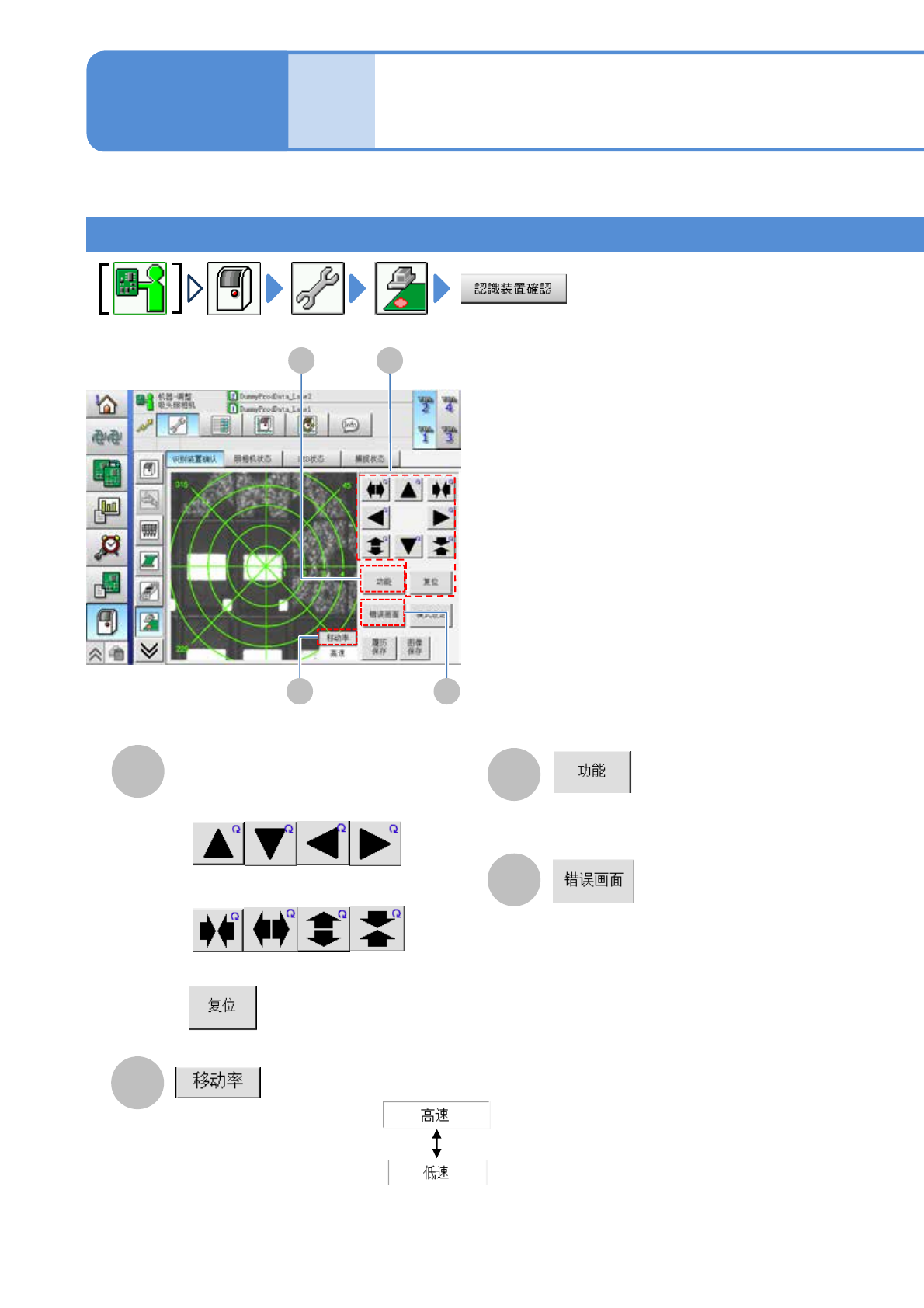

贴装头照相机
信息的确认 1
13-2-9-1
确认识别装置
A
B
工程师手册
13-2-9
C
D
A
B
C
D
光标移动/框尺寸调整
■移动光标时
■扩大或缩小框的尺寸时
■把光标位置和框尺寸进行初始化
选择光标的移送速度。
确认贴装头照相机的状态以及各种信息。需要时也可以进行识别装置的设定变更。
显示「功能」画面。
显示错误画面。
EJM8DC-MB-13E-03
NPM-DX
操作键 功能 操作键 功能
在画面上显示同心圆的标尺。 可以调整亮度。
在画面上显示四角框。 显示识别系统的版本。
在画面上显示十字线。 清除正显示的图像。
显示亮度选择画面。 返回原来画面。

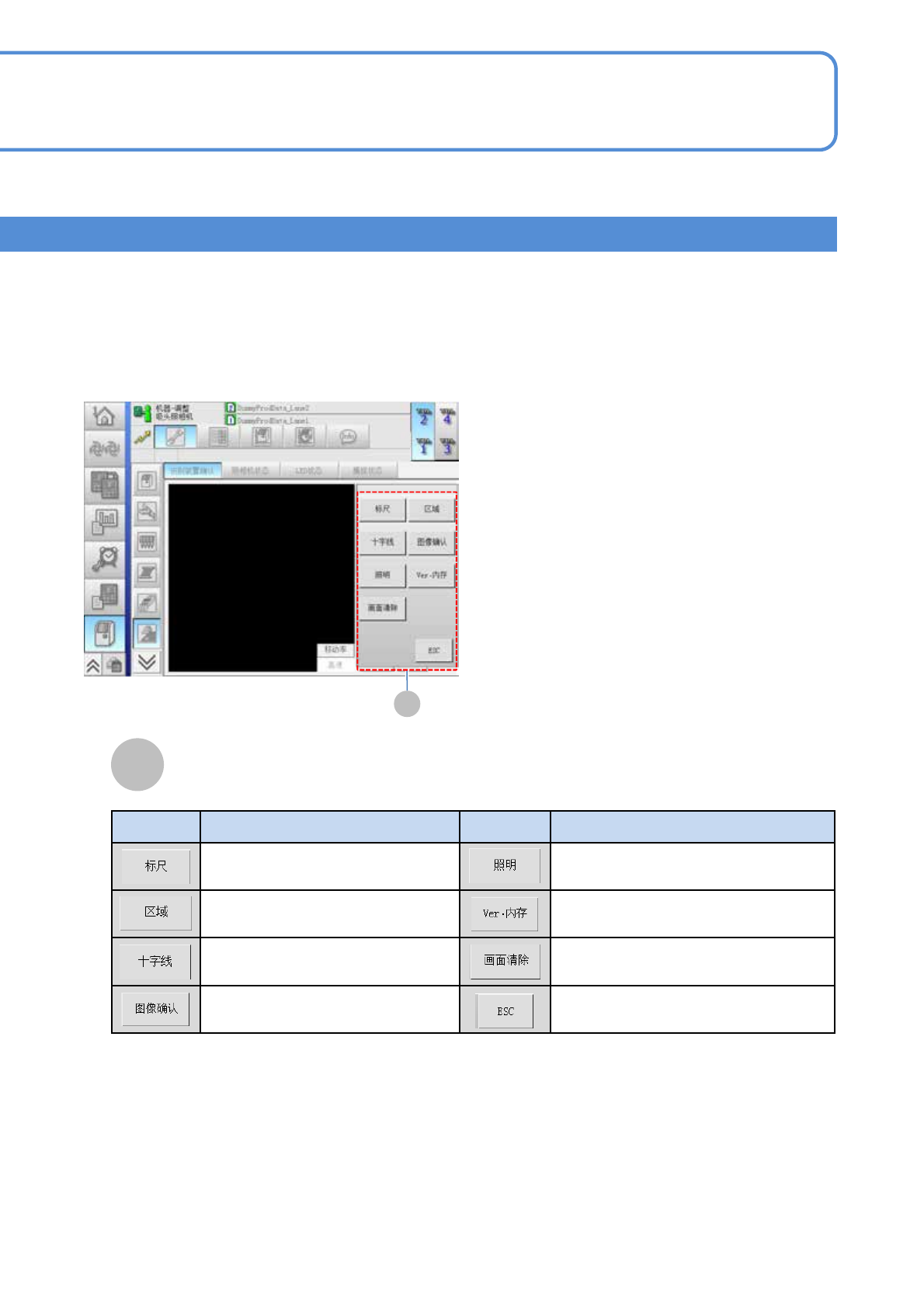

13-2-9-2
画面显示功能
E
E
■「功能」画面
