EJM8DC-MB-09E-0 1 NPM-DX 9 卸下交换台车 (→ P.2-4) 11 10 打开安全盖 12 请使供料器工作台盖倒向内侧 模式的 切换 切换的确认 2 工程师手册 9-2-2 伺服开关 OFF 13 在多功能识别照相机上面蒙上棉纱 布 ● 防止作业中杂物混入照相机透镜内 9-2-2 -3 用于轨道 1 用于轨道 2 间隙 前侧 用于轨道 2 使用固定式基板支撑块时，请至步骤 。 使用基板支撑块整体交換方 …
EJM8DC-MB-09E-01
NPM-DX
7
+
8
+

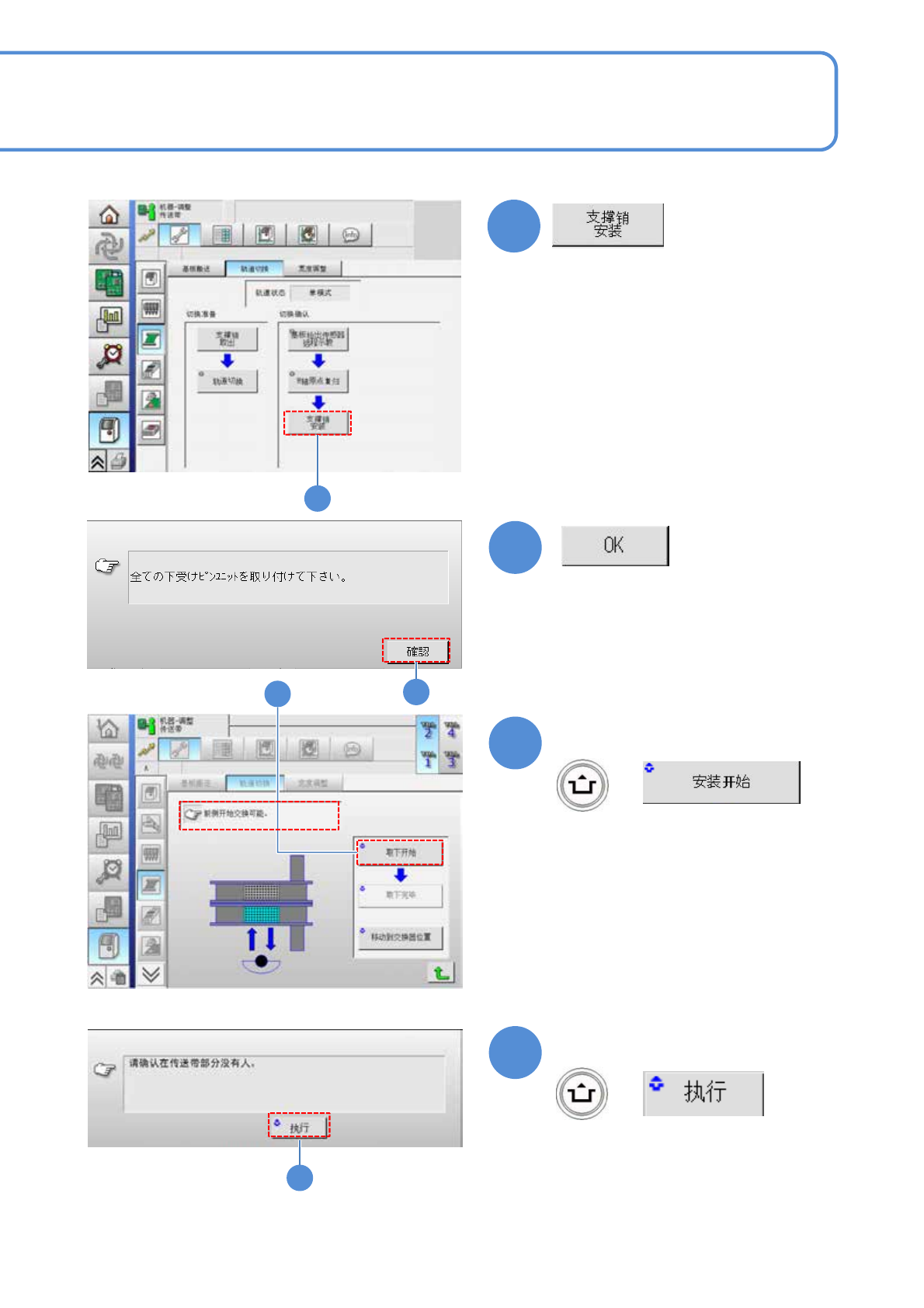

(基板支撑块上升，并转为安装状态)
确认提示
确认提示
7
5
5
8
9-2-2-2
6
6
EJM8DC-MB-09E-01
NPM-DX
9
卸下交换台车
(→P.2-4)
11
10
打开安全盖
12
请使供料器工作台盖倒向内侧
模式的
切换
切换的确认 2
工程师手册
9-2-2
伺服开关OFF
13
在多功能识别照相机上面蒙上棉纱
布
●防止作业中杂物混入照相机透镜内
9-2-2-3
用于轨道1
用于轨道2
间隙
前侧
用于轨道2
使用固定式基板支撑块时，请至步骤 。
使用基板支撑块整体交換方式，或使用
支撑销自动交換的基板支撑块时，需要变更
基板支撑块的安装位置。
(请参考操作员使用的手册P.7-3-1。)
从双轨模式⇒单轨模式进行变更时。
(要从前侧进行作业)
• 因为用于轨道1的和用于轨道2的基板支撑块
之间有间隙，所以要变更块的安装位置，
使其无间隙。
• 拆下内侧的块 (用于轨道2的)。
• 将内侧的块 (用于轨道2的) 向跟前侧的块
(用于轨道1的) 靠紧并安装好。
14
EJM8DC-MB-09E-01
NPM-DX
9-2-2-4
基板支撑销
后侧
用于轨道1 用于轨道2
无间隙
用于轨道2
17
关闭安全盖
15
安装供料器工作台盖
14
安装基板支撑销
16
取下盖在多功能识别照相机上的棉纱
布
●请注意不要将灰尘落下及碰撞多功能识
别照相机 (LED照明上)。
从单轨模式⇒双轨模式进行变更时。
(要从后侧进行作业)
• 因为用于轨道1的和用于轨道2的基板支撑块
之间无间隙，所以要变更快的固定位置，
使其产生间隙。
• 拆下跟前侧的块 (用于轨道2的)。
• 将内侧的块 (用于轨道1的) 从跟前侧的块
(用于轨道1的) 分离 (≒79 mm) 并安装好。
