NPM-DX EJM8DC-MB-05E-0 1 5-1 -2 清扫部位 吸嘴缓冲用弹簧 ( 如果有灰尘，是造成吸嘴缓冲不良的原因 ) 吸嘴座内外周 ( 如果有灰尘，是造成滑动不良而引 起吸着错误的原因 ) 吸嘴夹具夹扣压紧用弹簧 ●压紧夹具夹扣的部分。 ( 如果有灰 尘，是造成吸嘴夹具不良的原因 ) 夹具夹扣 ( 左右 2 个 ) ●夹住吸嘴。 ( 如果有灰尘，无法 正确夹住吸嘴，发生空气泄漏， 是造成吸着、贴装错误的原因 ) 吸嘴座…
NPM-DX EJM8DC-MB-05E-01
5-1-1
工程师手册
5-1
吸嘴座的清扫 1
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
对贴装头上的吸嘴座的清扫进行说明。
使用工具: 棉纱布、气枪、棉棒头、清洁纸、
吸嘴座轴清扫工具 (N610130890AB)
所需时间: 轻量16吸嘴贴装头V2、轻量8吸嘴贴装头，1台贴装头大致需要时间分别为40 分钟、30 分钟。
●在此，以轻量16吸嘴贴装头V2 (选购件) 为例子进行说明。轻量8吸嘴贴装头 (选购件) 也是相同步骤。
注意
我们将维护周期设为了1 000个小时，但是根据客户所拥有设备的设置环境以及贴装的元件、贴装次数等
各种条件的关系，最佳维护周期有时会发生变化。
此外，如果在脏污的状态下持续使用吸嘴座，不仅会导致无法正常动作，且会导致脏污也难以擦拭干净，
这样有时就会造成维护花费时间。
请根据客户设备的使用状况设定最佳的维护周期后，对吸嘴座进行清扫。
NPM-DX EJM8DC-MB-05E-01
5-1-2

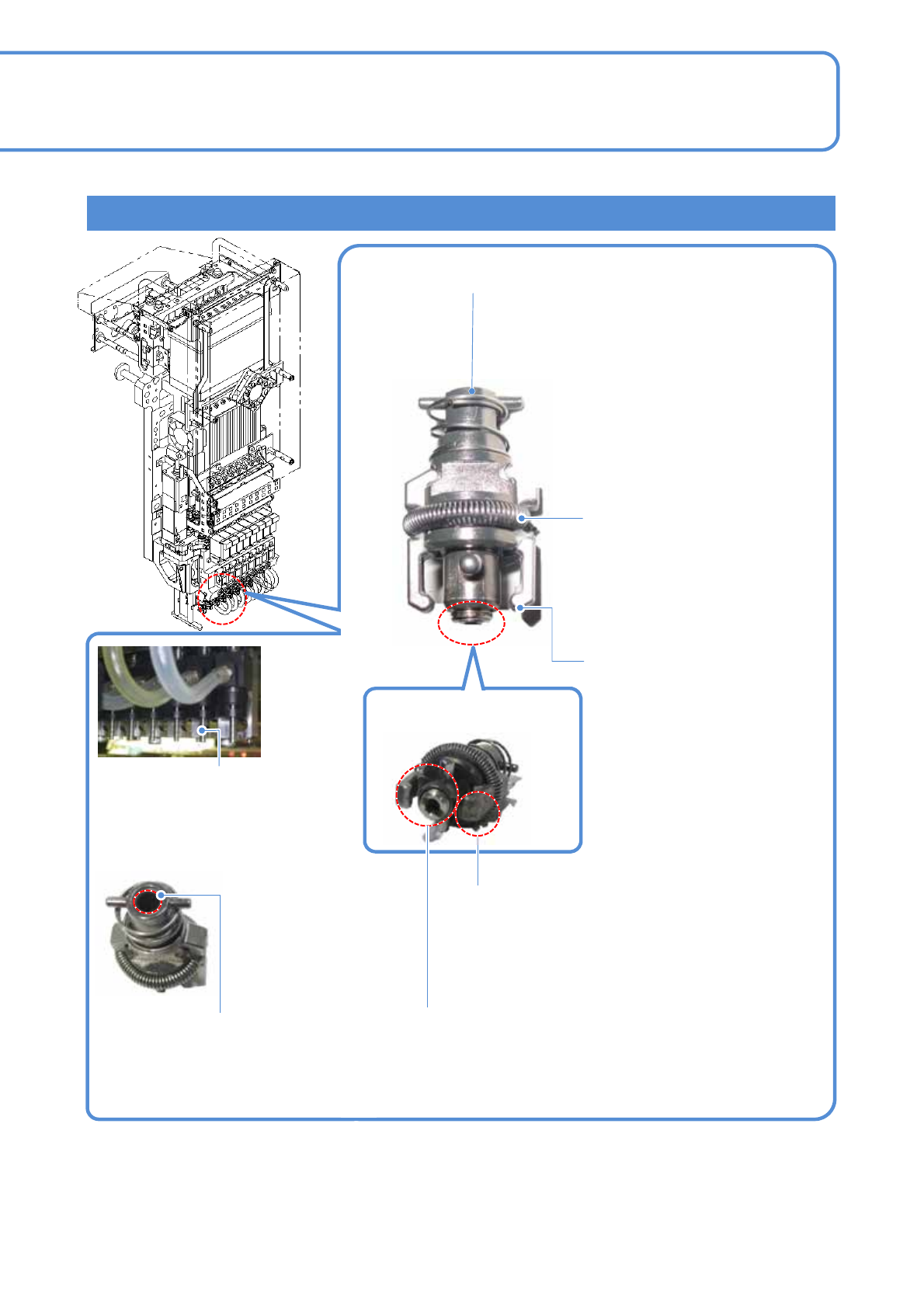

清扫部位
吸嘴缓冲用弹簧
(如果有灰尘，是造成吸嘴缓冲不良的原因)
吸嘴座内外周
(如果有灰尘，是造成滑动不良而引
起吸着错误的原因)
吸嘴夹具夹扣压紧用弹簧
●压紧夹具夹扣的部分。(如果有灰
尘，是造成吸嘴夹具不良的原因)
夹具夹扣 (左右2个)
●夹住吸嘴。(如果有灰尘，无法
正确夹住吸嘴，发生空气泄漏，
是造成吸着、贴装错误的原因)
吸嘴座轴
●吸嘴座的插入部。如果此部位附
着灰尘等，将会发生动作不良，
从而导致吸附错误等故障。
吸嘴座滑动部
●吸嘴座轴的插入部。如果此部位
附着灰尘等，将会发生动作不良，
从而导致吸附错误等故障。
吸嘴座接合部面
(如果有灰尘，夹紧吸嘴时无法与吸嘴接合面紧密接触，
发生空气泄漏，是造成贴装精度恶化和吸着错误的原
因)
真空过滤器
●位于空气路径内，防止空气中的灰尘进入设备内部。(如果有灰
尘，吸嘴尖端部的真空切换时机将变慢，是造成吸着错误的原因)
NPM-DX EJM8DC-MB-05E-01
卸下吸嘴座
5-1-3
1
2
●前侧贴装头的Y轴，移动
到前侧。
●后侧贴装头的Y轴移动到
后侧。
卸下交换台车
(→P.2-4)
●请选择要清扫的
头处的工作台
工程师手册
5-1
吸嘴座的清扫 2
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
