EJM8DC-MB-12E-0 2 NPM-DX 生产数据 示教 元件吸着偏移示教 2 12-2-6 -3 工程师手册 12-2-6 6 请通过位置微调指定元件中心位置。 请通过刻度移动按钮指定实际吸附的 位置。 刻度移动按钮 5 5 6 7 7
EJM8DC-MB-12E-02
NPM-DX
12-2-6-2
1
3
4
+

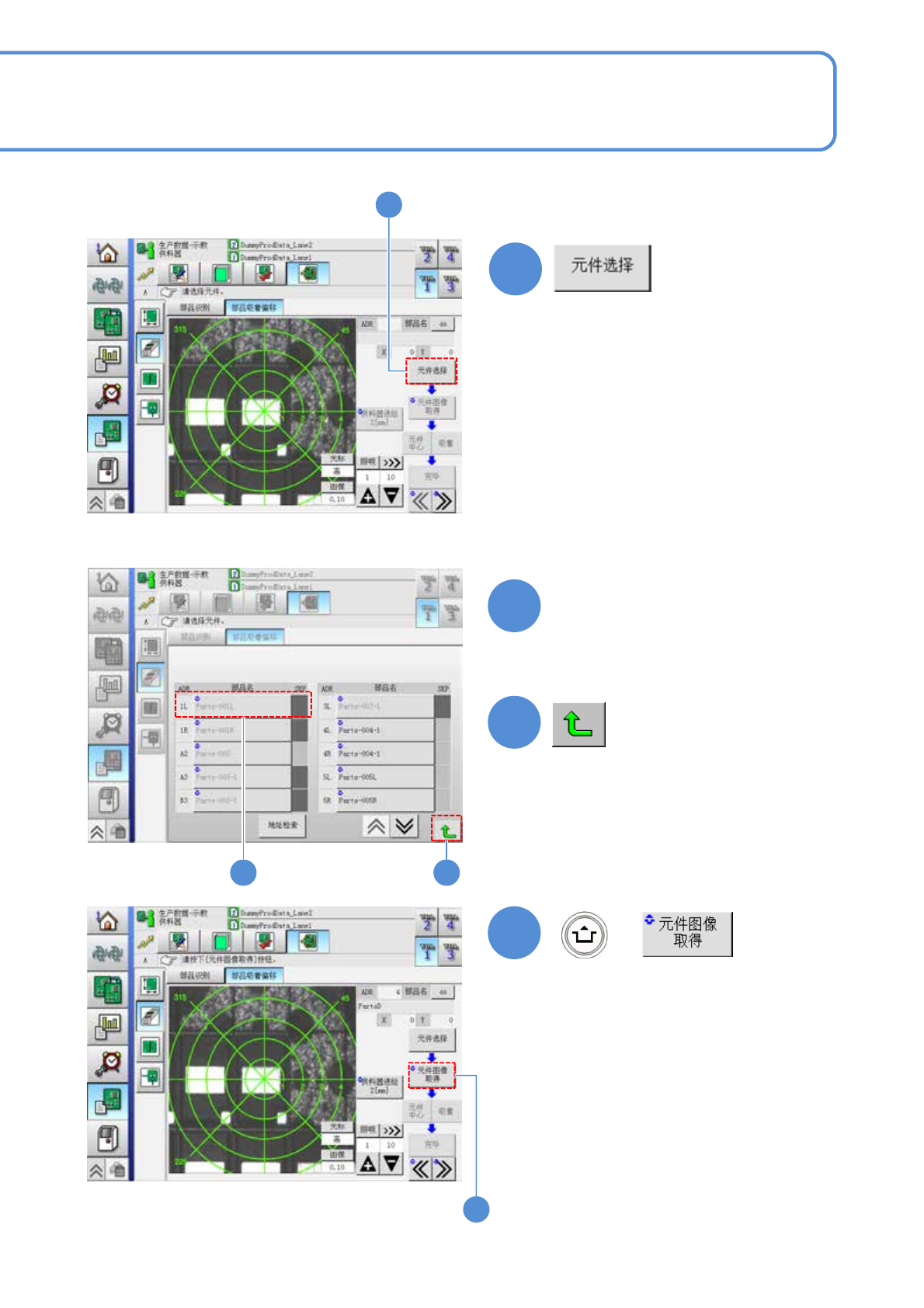

选择元件
(显示 <选择元件> 画面)
●在ADR栏中显示绿色的项目，表示需要
进行元件识别示教的元件
(返回到 <元件吸着偏移> 画面)
(读取元件图像 (合成))
2 3
4
1
2
EJM8DC-MB-12E-02
NPM-DX
生产数据
示教
元件吸着偏移示教 2
12-2-6-3
工程师手册
12-2-6
6
请通过位置微调指定元件中心位置。
请通过刻度移动按钮指定实际吸附的位置。
刻度移动按钮
5
5
6
7
7
EJM8DC-MB-12E-02
NPM-DX
12-2-6-4
8

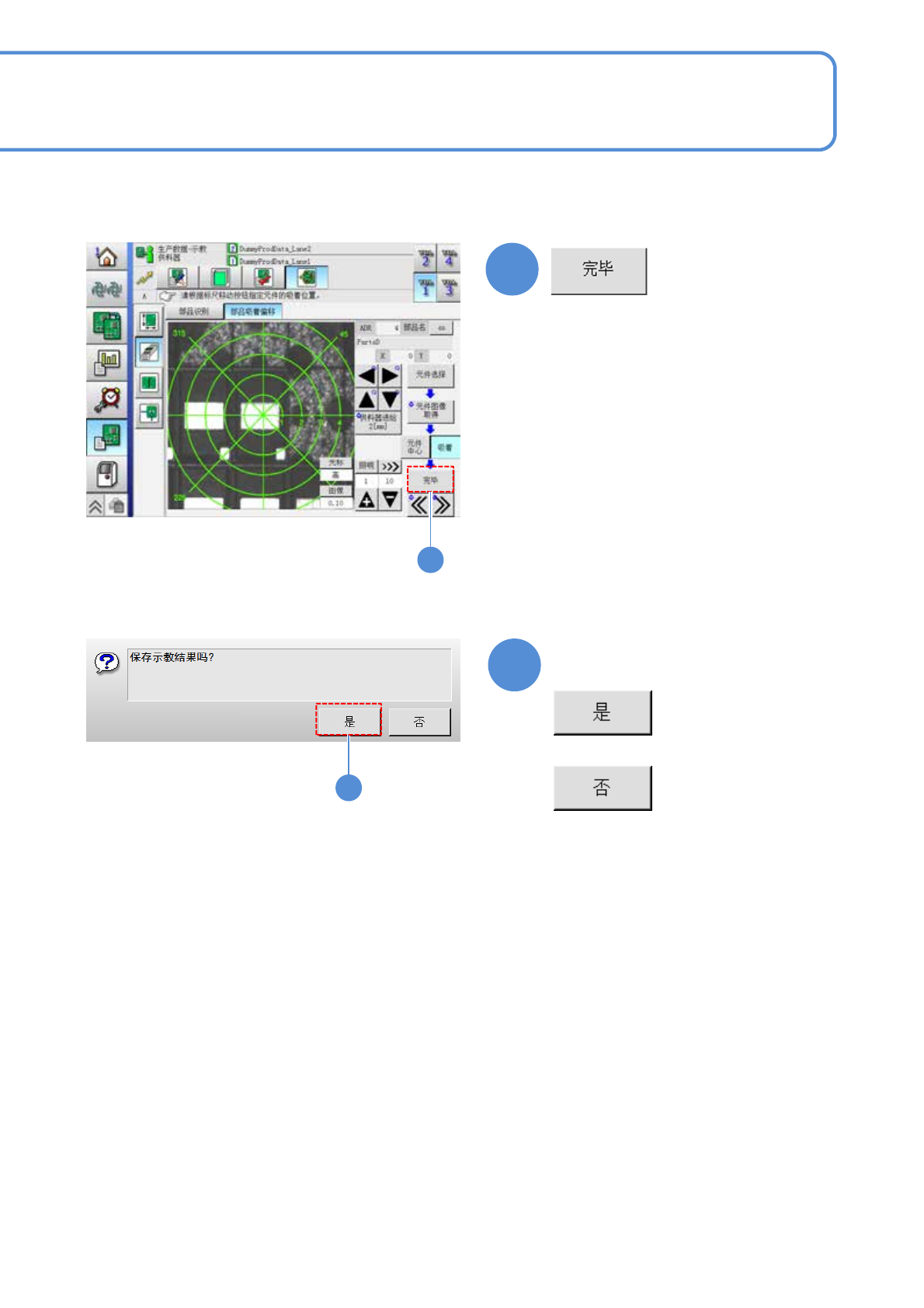

确认提示
■不保存示教结果时
9
9
8
