EJM8DC-MB-10E-02
NPM-DX

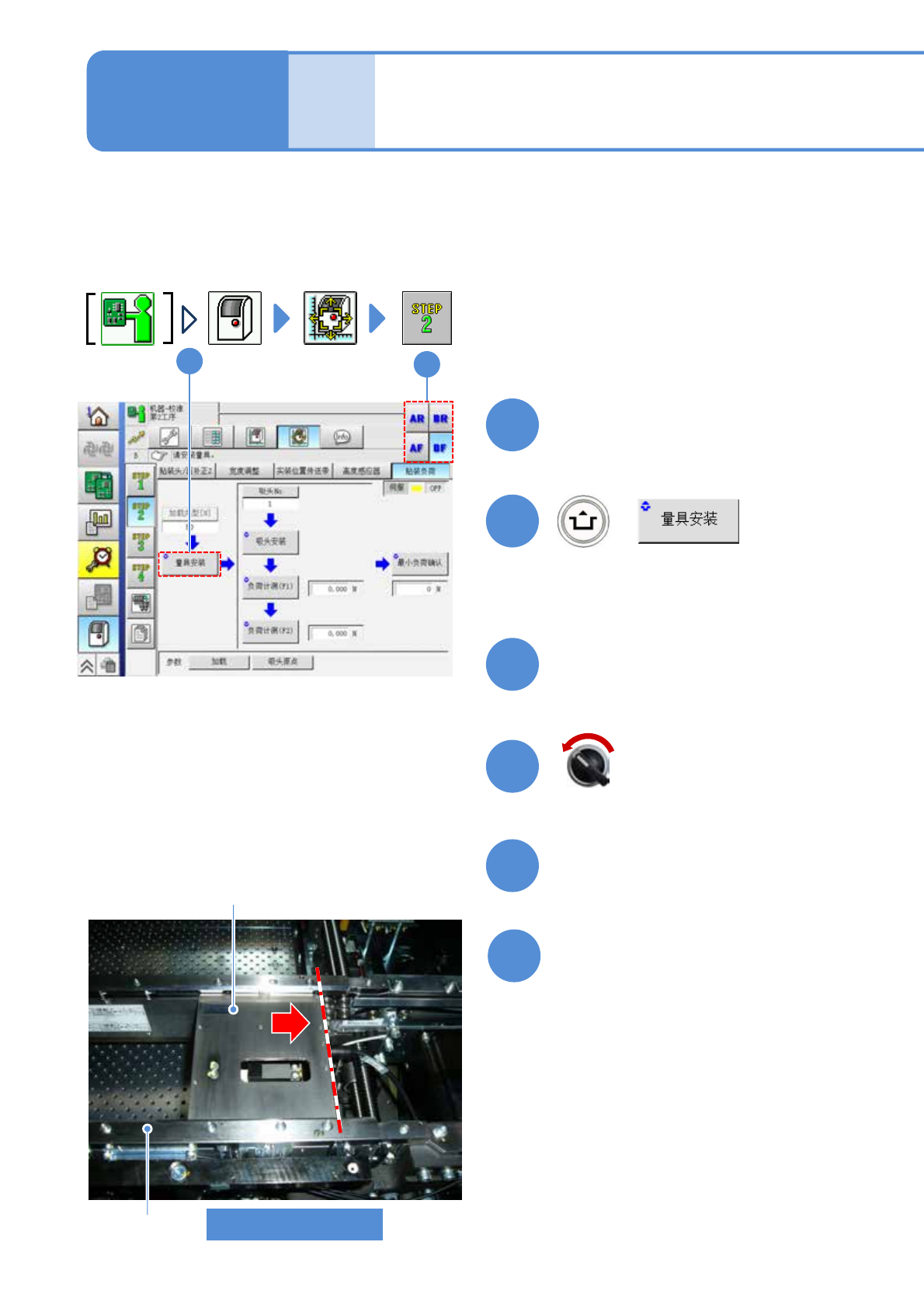

贴装负荷
贴装负荷 1
10-8-1-1
1
(将执行宽度调整)
(贴装头移动到退避位置)
伺服开关置于OFF
打开安全盖
准备安装治具
工程师手册
10-8-1
选择工作台
●选择进行校准的工作台。
这里对4吸嘴头的贴装负荷的校准方法进行说明。
要分别对各工作台以及各吸嘴实施校准。
1
2
2
+
3
4
5
设置贴装负荷测定治具
6
贴装负荷测定治具
基准轨道
OPERATOR SIDE
●是前侧、后侧头的任一个时都是在轨道1
上设置。
●设置时要将治具推靠在基准轨道上，使
治具的端面对准传送带的标记。
●治具的设置位置根据基板流向和传送带
规格的不同而不同。(请参考后页的表)
EJM8DC-MB-10E-02
NPM-DX
10-8-1-2
伺服开关置于ON
8
9
把电源线插入交换台车的电源供
给部分的任何一个插座
配线时要注意不要干扰到贴装头。
(以照片为参考，注意吸嘴交换器和裸电缆之间
的配线)
关闭安全盖
负荷测量仪表
贴装负荷测定
治具
电源供给部
7
OPERATOR SIDE
: 基板的输送方向
: 贴装负荷测定治具
A基台 B基台
传送带
长型规格
左 右流向
右 左流向
传送带
短型规格
左 右流向
右 左流向
OPERATOR SIDE
OPERATOR SIDE
OPERATOR SIDE
OPERATOR SIDE OPERATOR SIDE
: 基准标记传送带侧
对准的位置标记 (2孔)
基准轨道
EJM8DC-MB-10E-02
NPM-DX
贴装负荷
10-8-1
-3
贴装负荷 2
+
10
确认的提示
●取消时
+
11
12
14
15
13
工程师手册
10-8-1
(仍然是 的画面)
1
(每按一次，吸嘴位置No.会变化)
●选择进行校准的位置。
准备安装吸嘴
(贴装头移动到作业位置)
打开安全盖
伺服开关置于OFF
1211
