EJM8DC-MB-13E-0 3 NPM-DX 机器参数 高度传感器偏移量的确认 A C A B 工程师手册 13-3-13 X [mm] Y [mm] C Z [mm] B 13-3-13 确认高度传感器的传感器偏移值 ( 校准 作业的结果 ) 等。 ● Bank A 、 Bank B ・・・ 高度 传感器可以切换测定范围 ( 分辨率 ) 。 Bank A 和 Bank B 使用各测定范围的数值。 ●在点胶头，只使用 Bank A …
EJM8DC-MB-13E-03
NPM-DX
13-3-12-4
EJM8DC-MB-13E-03
NPM-DX
机器参数
高度传感器偏移量的确认
A
C
A
B
工程师手册
13-3-13
X [mm] Y [mm]
C
Z [mm]
B
13-3-13

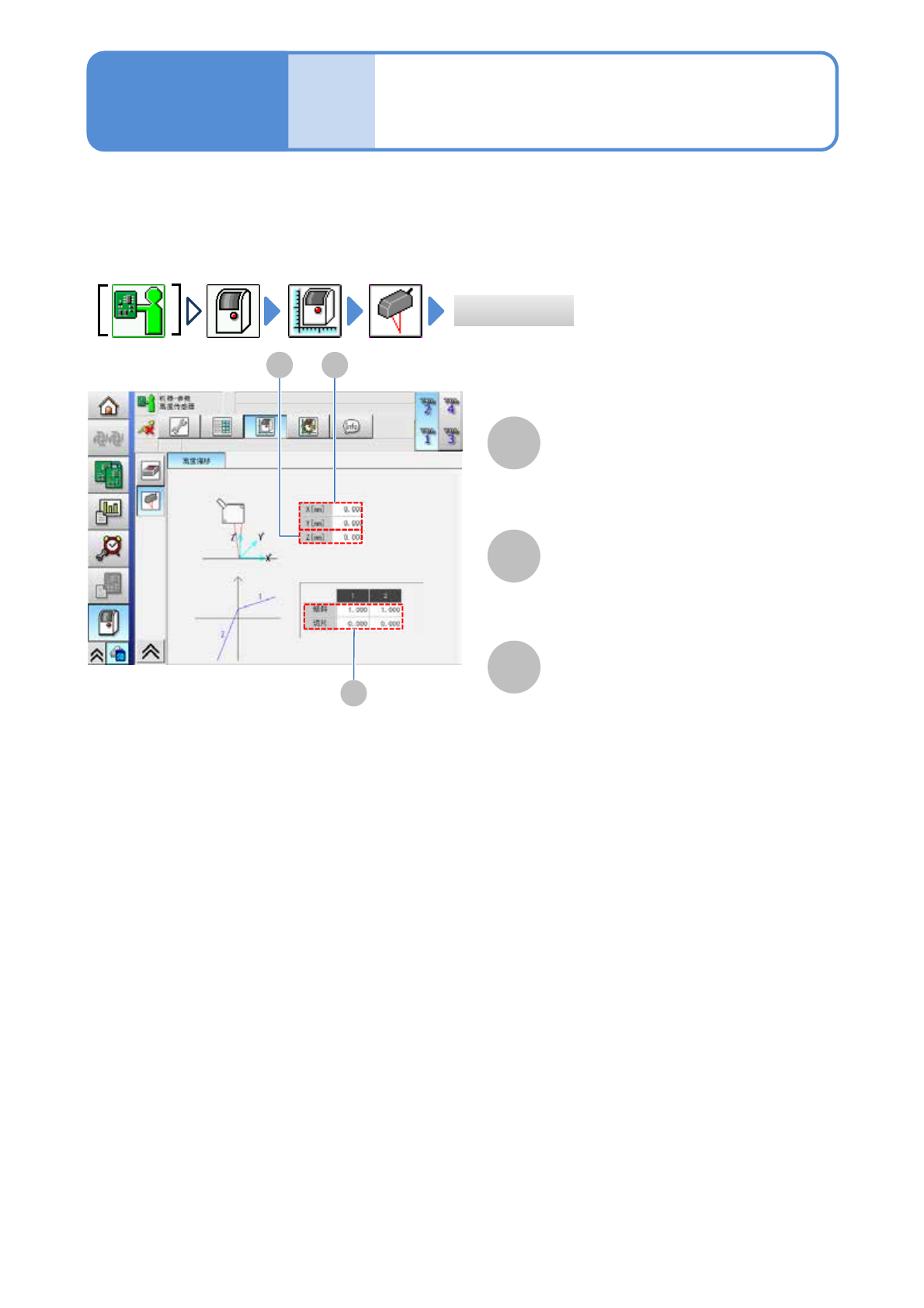

确认高度传感器的传感器偏移值 (校准作业的结果)等。
●Bank A、Bank B・・・高度传感器可以切换测定范围 (分辨率)。
Bank A和Bank B使用各测定范围的数值。
●在点胶头，只使用Bank A。
高度传感器的安装位置的偏移值。
高度传感器和基准吸嘴的偏移值。
倾斜、切片
为了计算高度传感器的补正量的补正系
数的值。
高度偏移
