EJM8DC-MB-12E-0 2 NPM-DX 11 + 12-2-4 -7 元件识别示教 3 12 14 B A 13 生产数据 示教 元件识别示教 4 工程师手册 12-2-4 (将显示多功能识别照相机所识别的图像 ) ■当不能清楚看到元件的轮廓时 按下 后，通过指示灯 值调整按钮调整透过与侧方亮度的 值，以便可以看清元件的轮廓。 ( 将显示画面指定位置的纵向亮度分布 ) 请通过亮度分布确认元件与背景是否 确保 了充足的亮度差。 …
EJM8DC-MB-12E-02
NPM-DX
6
7
8
+
+
+
9
12-2-4-6
6
7
8
9
+
10
10
(元件被吸着)
只限转印时
(识别画面扩大显示，开始示教)
(元件被转印)
●只有在转印功能有效时可以选择。
(将决定最佳指示灯值)
●调整亮度以便使不良
标记清楚易见。
(→P.12-2-1
-4 ‘指示灯值的调整’)
EJM8DC-MB-12E-02
NPM-DX
11
+
12-2-4-7
元件识别示教 3
12
14
B
A
13
生产数据
示教
元件识别示教 4
工程师手册
12-2-4
(将显示多功能识别照相机所识别的图像)
■当不能清楚看到元件的轮廓时
按下 后，通过指示灯
值调整按钮调整透过与侧方亮度的
值，以便可以看清元件的轮廓。
(将显示画面指定位置的纵向亮度分布)
请通过亮度分布确认元件与背景是否确保
了充足的亮度差。
11
12
11
13
14
A
光标移动
B
切换光标的移动率
“高”/“低”
EJM8DC-MB-12E-02
NPM-DX
12-2-4-8
15
15
16
16

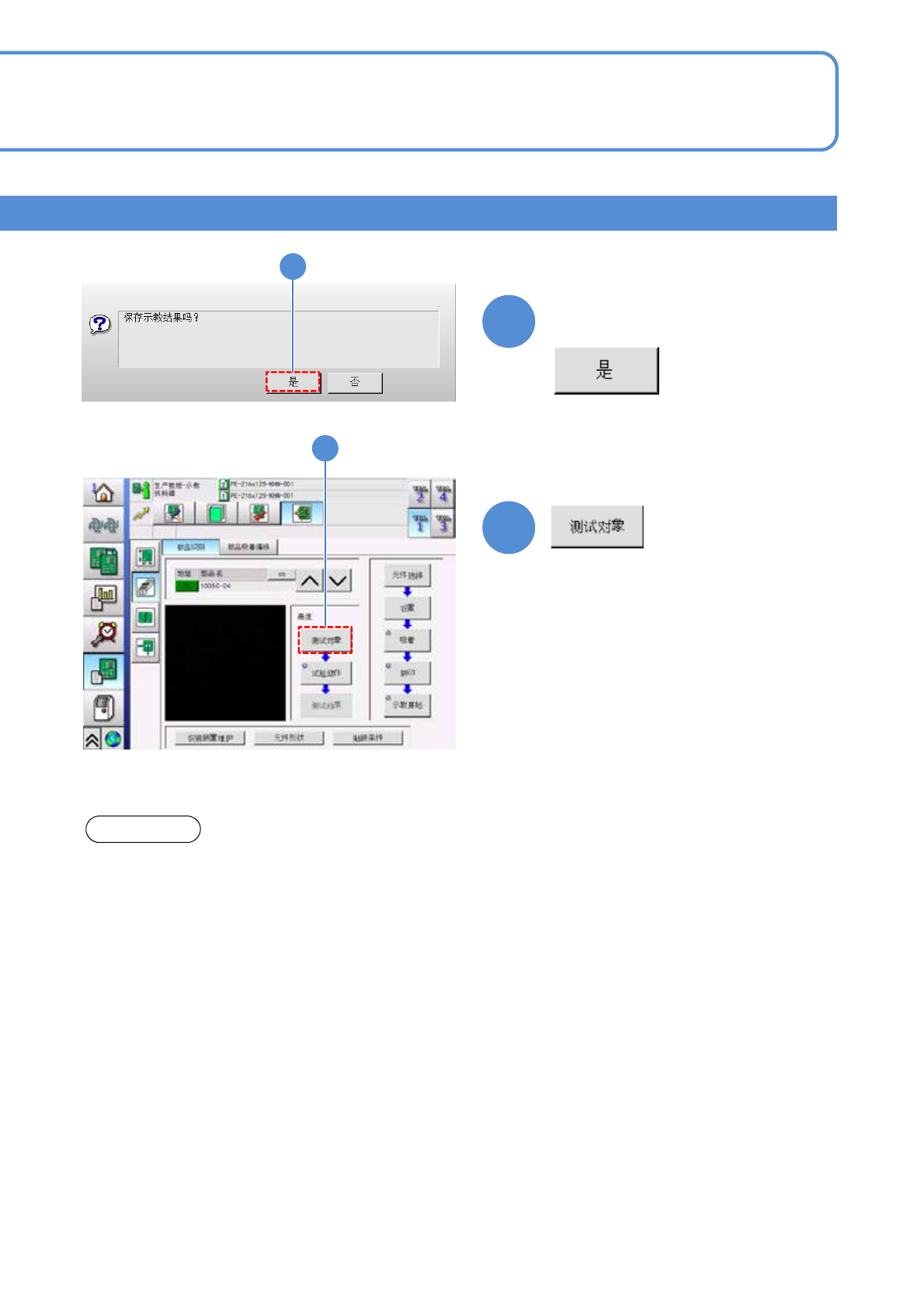

(识别动作开始)
确认提示
关于多功能识别照相机 [类型3] 的照明设定
1. 当反射照明亮灯时，不进行BGA的焊球高度检查。
2. BGA照明值将在内部自动转换。因此，在进行BGA的焊球高度检查之际，
有时会在识 别画面上显示与所设定值不同的值。
3. 为了维持3D检查条件，识别系统有时会自动变更照明值。
注意
