8 定期检查 每 18000 小时保养
EJM8DC-MB-07E-00
NPM-DX
7-2-2
8 定期检查
每18000小时保养
EJM8DC-MB-08E-00
NPM-DX
8-1-1
工程师手册
8-1
轻量16 V2/轻量8吸嘴贴装头
4
7
5
6
1
2
3
●清扫后请添加润滑脂。
(→P.2-3)
吸嘴座(选购件)的检查
使用工具: 不要
所需时间: 轻量16、轻量8吸嘴贴装头，1台贴装头大致需要20、10分钟。
●各零部件如果有磨损，是造成吸着错误或者贴装错误的原因。每18000小时左右请进行一次检查。如有磨
损请进行更换。另外，建议同时更换各零部件。

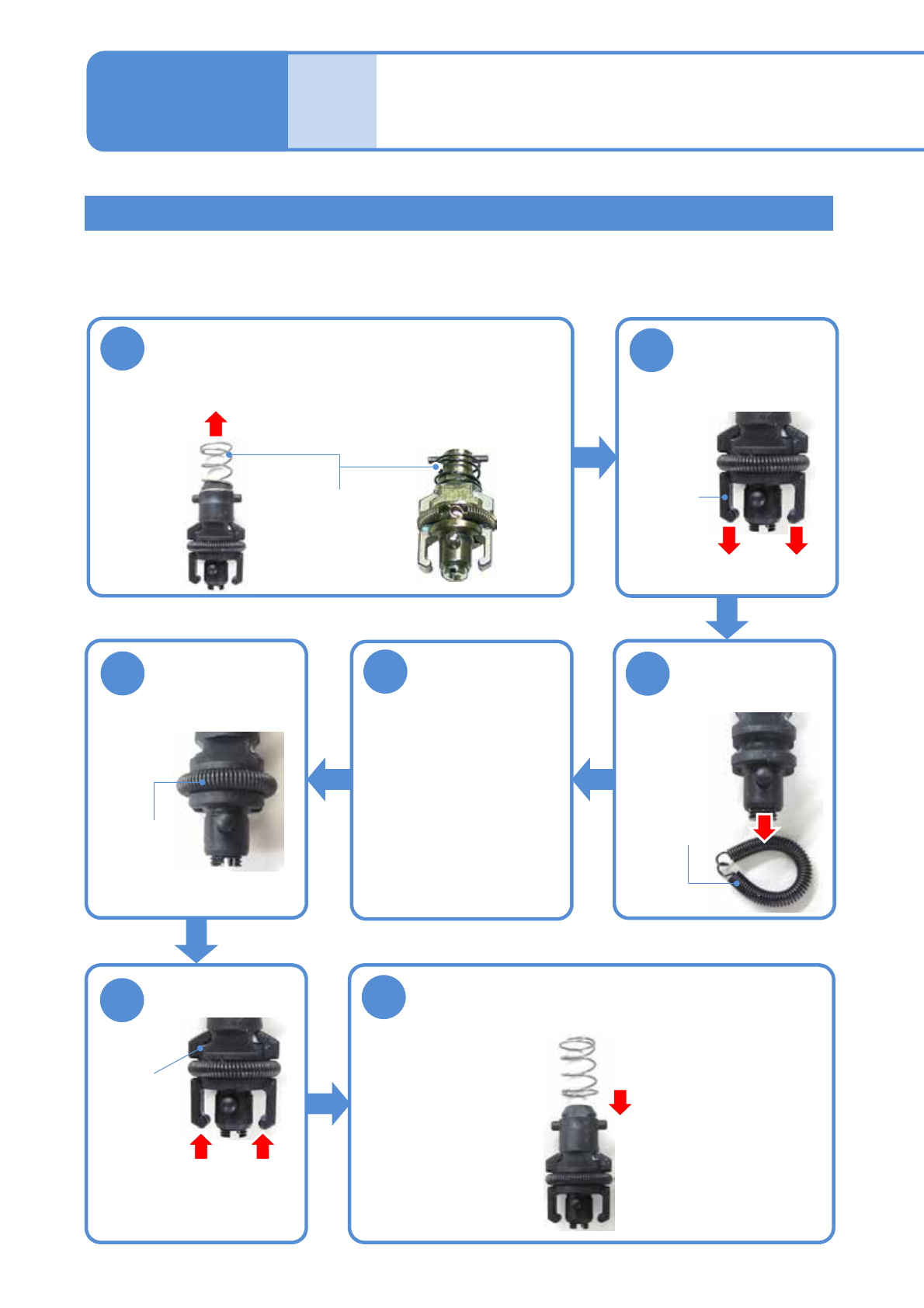

卸下吸嘴缓冲用弹簧
拔出夹具夹扣
吸嘴
缓冲用弹簧
夹具夹扣
■轻量8吸嘴贴装头时 ■轻量16吸嘴贴装头时
(无需卸下)拧转弹簧并卸下。
■没有破损或者磨损时
安装夹具夹扣t压
紧用弹簧
卸下夹具夹扣压紧
用弹簧
夹具夹扣
压紧用弹簧
夹具夹扣
压紧用弹簧
确认零部件，如果
有破损或者磨损请
进行更换
安装吸嘴缓冲用弹簧
(轻量8吸嘴贴装头时)
●确认是否确实插入吸嘴座
的槽内。
推入夹具夹扣
吸嘴座
的槽
