NPM-DX EJM8DC-MB-11E-0 1 1 1-6-5 -2 1 2 4 3 5 使以太网电缆穿过 关闭主电源开关后，卸下传 送带 L 的盖 盖 以太网电缆 ● 松开盖的螺栓，然后 将以太网电缆从主体 下面穿过。 后侧 ●螺丝 : 7 个 ●螺丝 : 2 个 安装盖 将以太网电缆连接到连结连接器 ● 在盖轻轻接触电缆的位置 上拧紧螺栓 ，并固定。 安装后侧盖 连结连接器 盖 ●螺丝 : 2 个
NPM-DX
EJM8DC-MB-11E-01
周边装
置的连
接

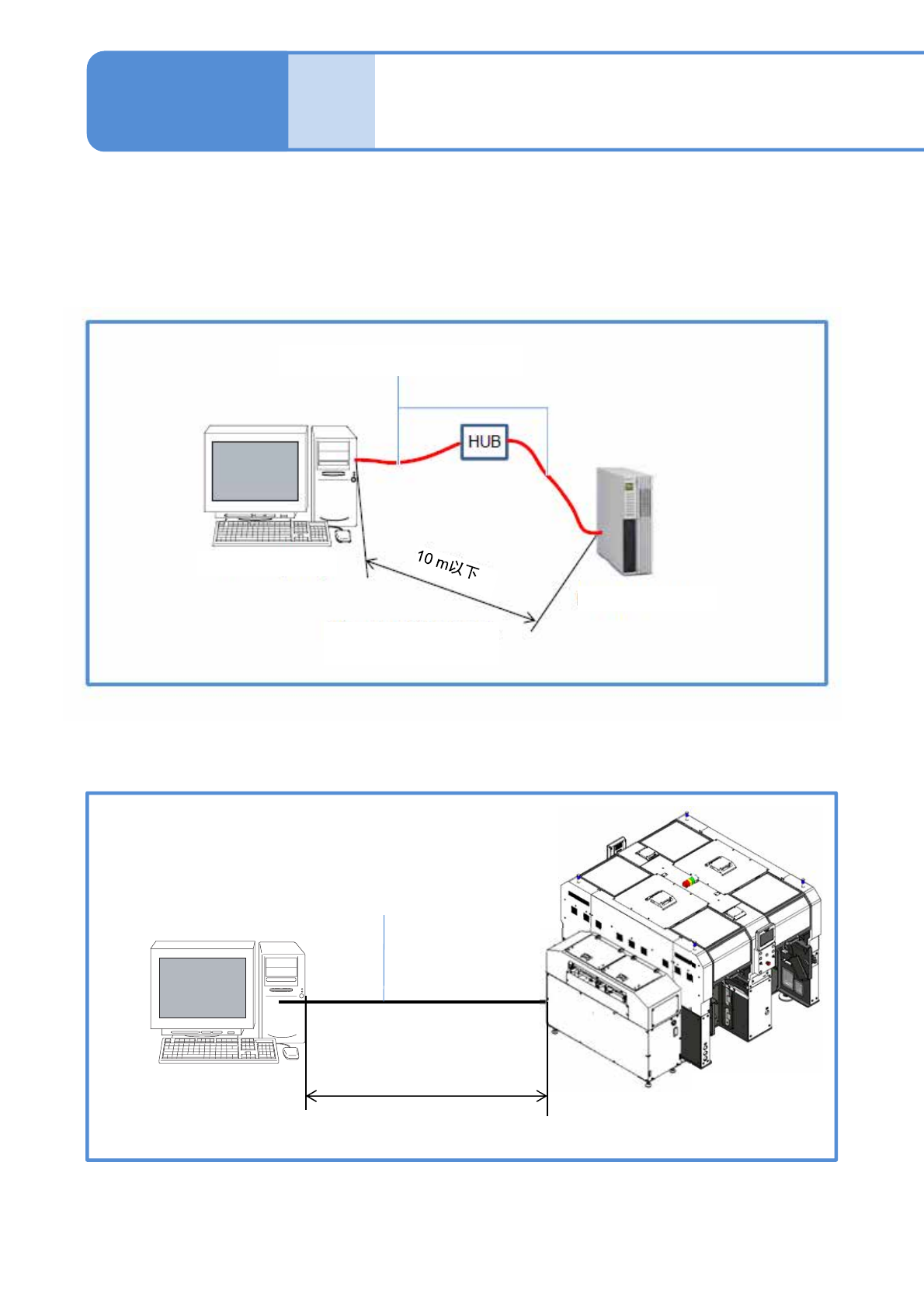

以太网电缆LWS
(生产线工作站)
以太网电缆
10 m以下
10 m以上时,
请与本公司联络。
电脑 (LWS)
工程师手册
11-6-5
客户的电脑和LNB用FA电脑通过以太网电缆连接时，保存在LNB的实绩数据会显示在LWS (Line Work Station)。
电脑不需要安装专用软件等，但需要Web浏览器。详细情况请参阅LNB使用说明书。
11-6-5-1
◆是延长传送带规格时
◆设置传送带L时
10 m以上时,
请与本公司联络。
电脑(LWS)
以太网电缆
用于LNB的FA电脑
NPM-DX
EJM8DC-MB-11E-01
11-6-5-2

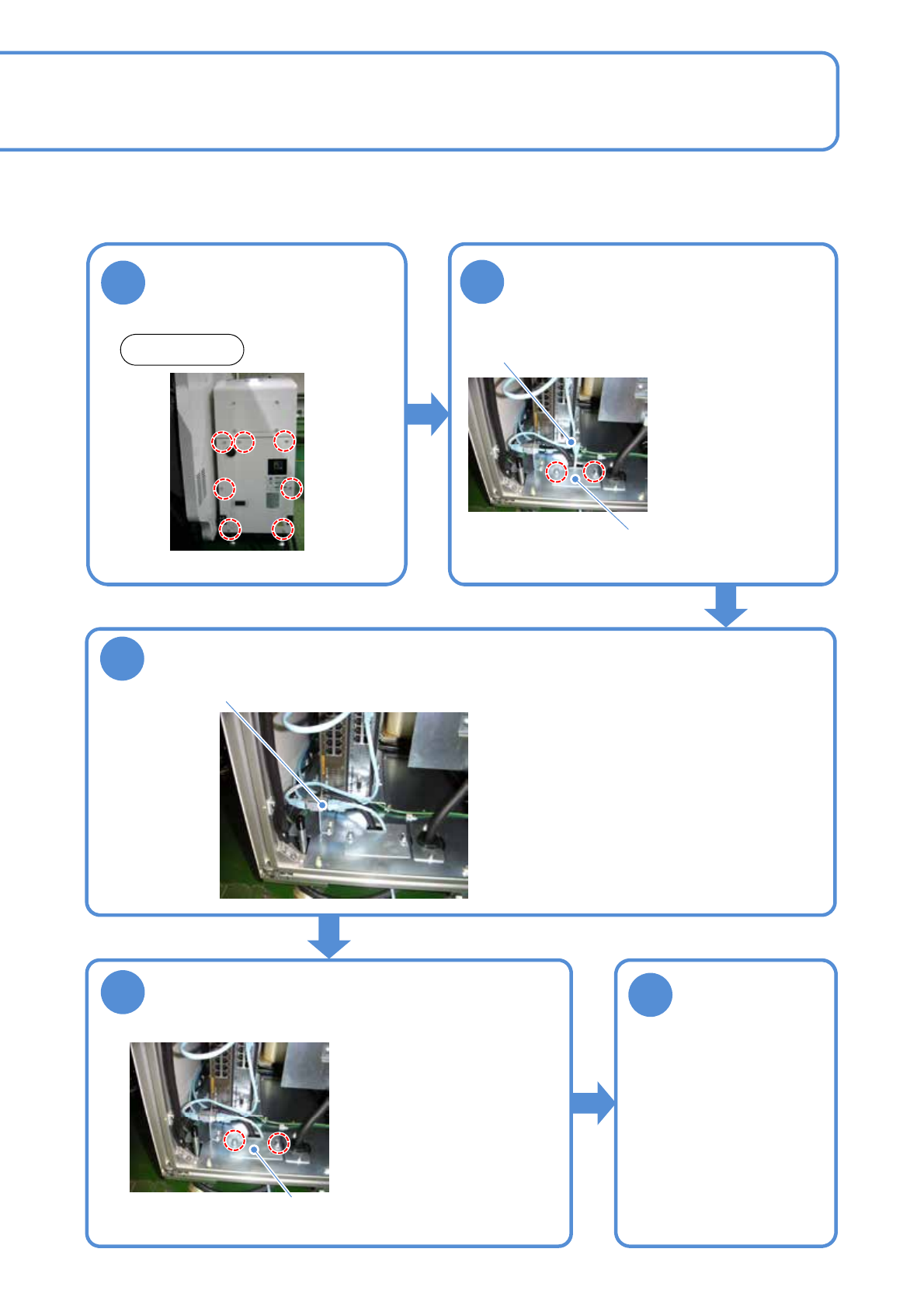

1
2
4
3
5
使以太网电缆穿过
关闭主电源开关后，卸下传
送带L的盖
盖
以太网电缆
●松开盖的螺栓，然后
将以太网电缆从主体
下面穿过。
后侧
●螺丝: 7个 ●螺丝: 2个
安装盖
将以太网电缆连接到连结连接器
●在盖轻轻接触电缆的位置
上拧紧螺栓 ，并固定。
安装后侧盖
连结连接器
盖
●螺丝: 2个
NPM-DX
EJM8DC-MB-11E-01
周边装
置的连
接
电缆的长度
■生产线构成 例: 对应旧规格机器
工程师手册
11-6-6
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
L,N,PE
Power
L,N,PE
Power
従来機
NPM-DX
NPM-DX
0.4 m
当需要与NPM-DX以外
的设备相连接时，请咨
询敝公司。
传送带R
传送带L
SMEMA
FM MF
FM MF
FM MF
-XL -XR
CNDUS
CNEXR
-XL
CNDUP
CNEXL
-XR
MTKC006617AC
0.4 m
MTKC006618AA
11-6-6
■生产线构成 例: 对应旧规格机器
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
従来機
NPM-DX
NPM-DX
0.4 m
当需要与NPM-DX以外
的设备相连接时，请咨
询敝公司。
延长传送带
延长传送带
SMEMA
FM MF
FM MF
FM MF
-XP -XS
CNDUS
CNEXR
-XP
CNDUP
CNEXL
-XS
MTKC006617AC
0.4 m
MTKC006618AA
MF
FM
MF
FM
需要连接内容如下:
●生产线信号 (绝缘)
1)
●AC (交流) 电源
1) 本公司的设备系统和附属的机器系统，已进行绝缘处理。
对应生产线构成的电源和生产信号电缆根据客户规格不同而异，请向本公司咨询。
