NPM-DX
EJM8DC-MB-11E-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
BOARD BOARD
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
MACHINE B
MACHINE A
11-6-2-2
电气接口配线图 (SMEMA接口)
连接器/电缆 功能 条件 说明
Pair 1-2
1)
设备准备 关闭
2) 3)
接收下一个基板的设备
(轨道1 (1))
Pair 3-4
1)
基板有效 关闭
2) 3)
有送出基板的设备
(轨道1 (1))
Pair 5-6 / 7-8 / 13-14
4)
装置间状态的输出入
限于邻接连接装置时发挥
功能
装置间状态的输出入
Pair 9-10
设备准备 关闭
2) 3)
接收下一个基板的设备
(轨道2 (4))
Pair 11-12
基板有効 关闭
2) 3)
有送出基板的设备
(轨道2 (4))
1)
作为最低必要条件，请切换至10 mA, DC 30 V。(单轨传送带)
2)
10 mA时输出LOW或触点闭合不能超过DC 0.8 V。
3)
使用光绝缘体时请确认适宜的极性。
4)
本信号为NPM-DX装置间的专用信号，不可输入外部的信号。
●按照此基准如果现有装置不可组装时，有可能需要经过修改过的插头排列。
电气接口连接器/电缆功能说明
NPM-DX
EJM8DC-MB-11E-01
周边装
置的连
接
传送带L的连接 1
11-6-3-1
1
2
6
5
工程师手册
11-6-3

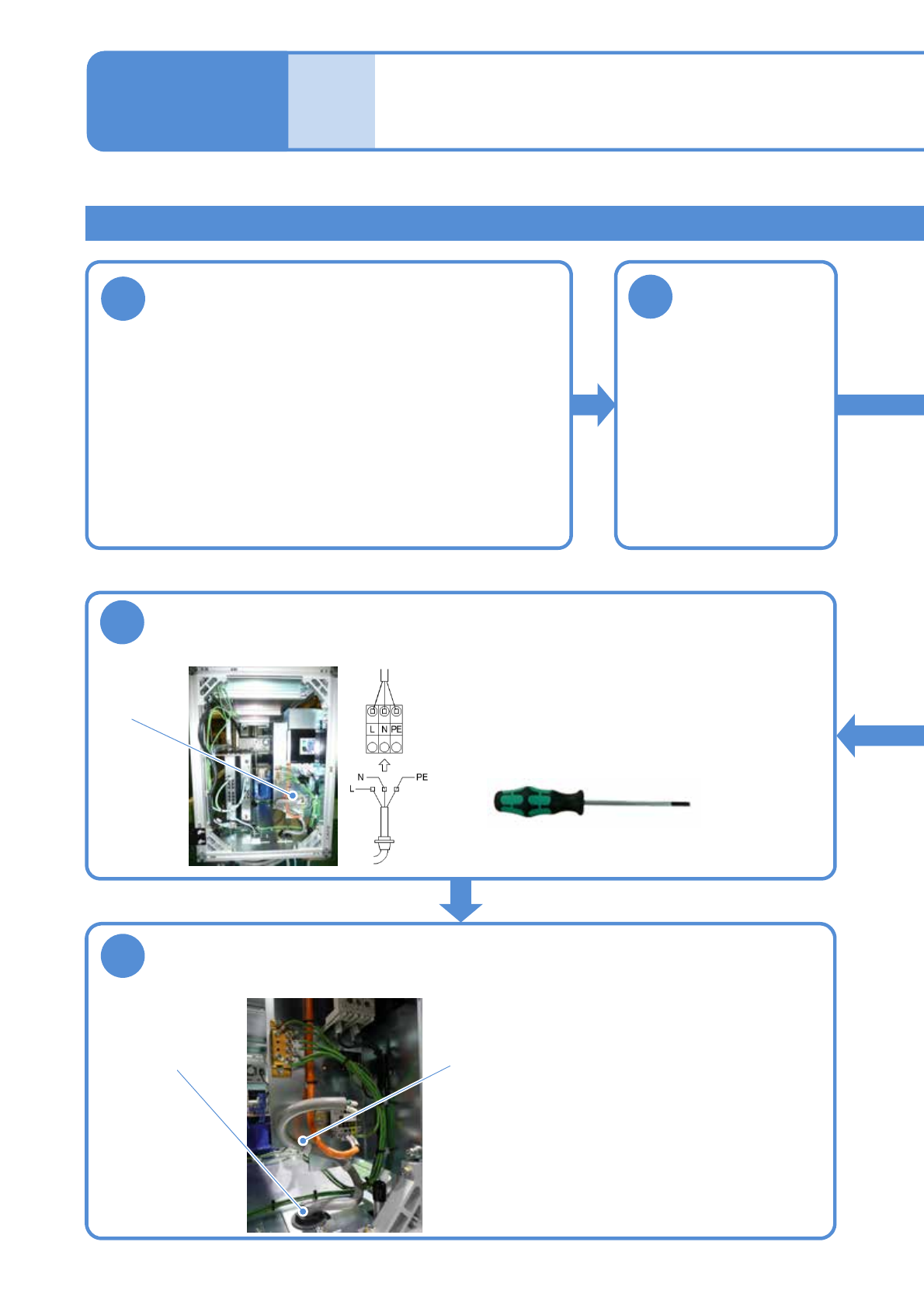

电源电缆的连接
这仅仅是设置传送带L时的作业 (是延长传送带规格时不需要)。
传送带L意味着附带选购件(FA电脑、HUB单元、电源单元)。
附属的专用螺丝刀
型号: N510031628AA
准备电缆
●供给电源:
AC 100 V ~ AC 240 V (单相, 3芯), 320 VA
●推荐套头端子
・生产厂家:
PHOENIX CONTACT
・型式:
Al4-12GY
●电缆规格:
外形尺寸 9.0 mm ~ 11.5 mm
确认工厂方面的电
源是否处于OFF
使用附带的专用螺丝刀，将电源电缆的
端子连接到端子台上
●请确认工厂侧的PE线是否被连接到地线。
●连接电缆时，先将PE线连接后，再按照L N
的顺序连接。
●关于套筒端子与端子台的连接之详细内容
(→P.11-4-2)
端子台
固定电缆
①用螺栓固定电缆扣。
②夹紧电缆夹。
③此时，必须将电缆用100 N绷紧，并
请确认是否已确实固定。
电缆扣
电缆夹
NPM-DX
EJM8DC-MB-11E-01
3
4
11-6-3-2
确认主电源开关处于OFF，然后拆卸盖
使电缆穿过电缆夹、电缆扣
①卸下电缆扣。
②松开电缆夹后将电源电缆穿过下部
的孔。
主电源开关
电缆扣
电缆夹
后侧
●螺丝: 7个
