EJM8DC-MB-13E-0 3 NPM-DX 机器参数 13-3-2 贴装位置偏移量的确认 工程师手册 13-3-2 贴装头 在这里，确认贴装位置偏移量。 多功能识别照相机 X [mm] / Y [mm] / θ [ ° ] 显示与贴装位置补偿值的多功能识别 照相 机相应的 X/Y/ θ 坐标。 Z [mm] 显示贴装位置补偿值的 Z 坐标。 C B A B C A 选择轨道 使用双轨模式时，事先选择轨道。

100%1 / 642
EJM8DC-MB-13E-03
NPM-DX

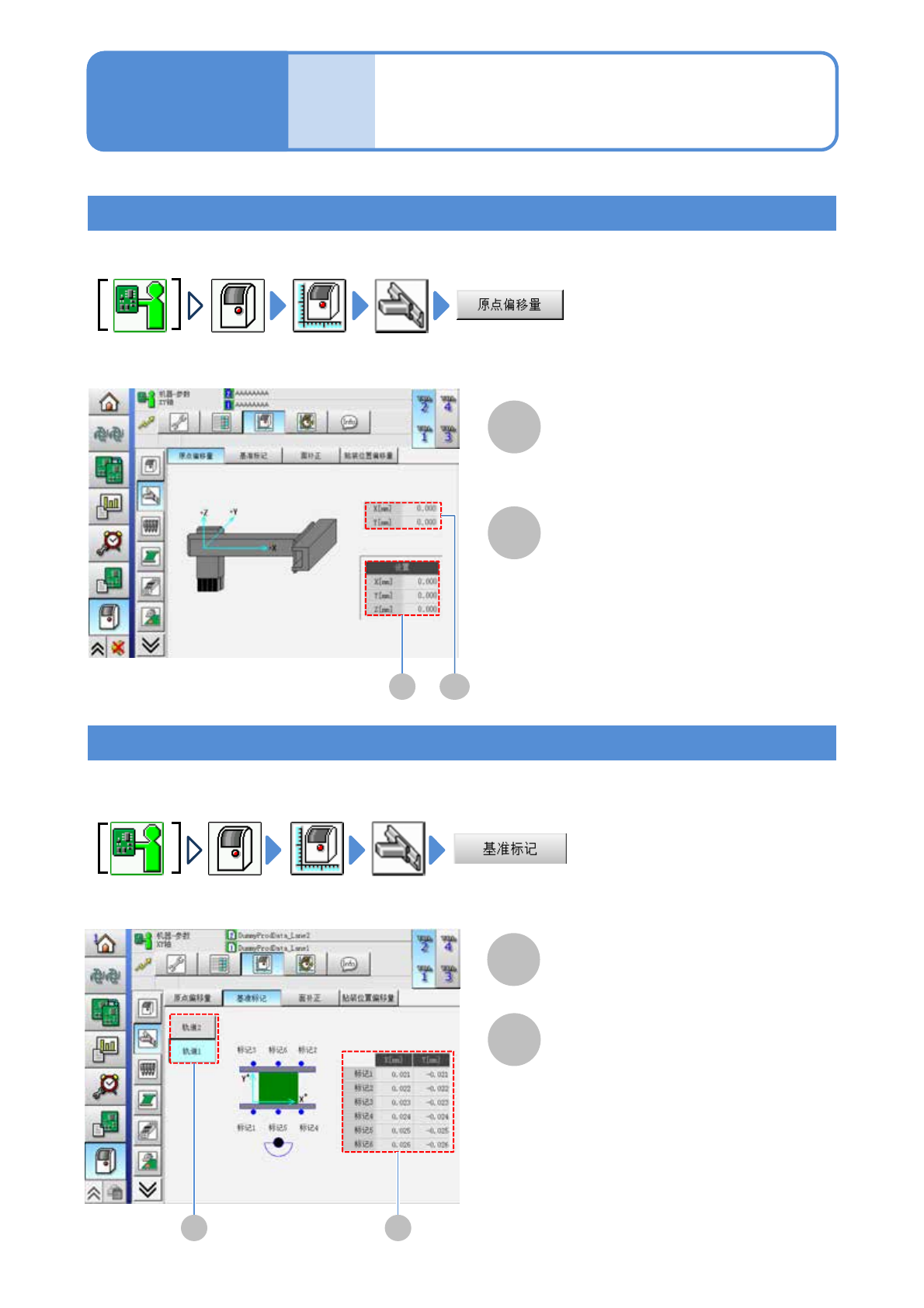

13-3-1
机器参数
XY原点偏移量/
XY基准标记的确认
A
B
設備に設置されているフィーダーのメモリー情報を表示します。
XY原点偏移量
XY基准标记
B
A
工程师手册
13-3-1
确认贴装头移动到XY 基准标记位置的偏移值 (校准的结果)。
B
原点偏移量 X [mm] / Y [mm]
作为X轴、Y轴动作基准的各轴原点的偏
移值。
安装贴装头
X [mm] / Y [mm] / Z [mm]
安装贴装头时，作为X轴、Y轴动作基准的
各轴原点的偏移值。
确认X轴、Y轴的原点偏移值 (校准的结果)。
基准标记坐标 X [mm] / Y [mm]
传送带的基准标记的X、Y坐标的偏移值。
A
选择轨道
使用双轨模式时，事先选择轨道。
BA
EJM8DC-MB-13E-03
NPM-DX
机器参数
13-3-2
贴装位置偏移量的确认
工程师手册
13-3-2
贴装头
在这里，确认贴装位置偏移量。
多功能识别照相机
X [mm] / Y [mm] / θ [°]
显示与贴装位置补偿值的多功能识别照相
机相应的X/Y/θ坐标。
Z [mm]
显示贴装位置补偿值的Z坐标。
C
B
A
B
C
A
选择轨道
使用双轨模式时，事先选择轨道。
EJM8DC-MB-13E-03
NPM-DX
机器参数
13-3-3-1
XY/Z 面补正的确认
C
B
D
工程师手册
13-3-3
A
/
对基板识别位置和贴装位置进行补正时使用，确认贴装面的偏移值 (校准的结果)。
切换显示偏移值。
偏移量
贴装面的补正值。
●以20 mm间隔表示。
显示 和 的前后左右画面。
的显示区域为蓝色。
B
D
B
C
A
B 1
D
