EJM8DC-MB-12E-0 2 NPM-DX 生产数据 示教 不良标记识别示教 1 12-2-10 -1 工程师手册 12-2-10 示教的流程 为有效进行不良标记的识别动作，必须将软开关置于 ON 。 在 NPM-DGS 中编制 当在工序途中生产基板中的一部分发生不良时，如果刻印了不良标记，即可不执行标注有刻 印图案部分的贴装。 ← 输入基板不良标记的位 置 ( 坐标 ) ← 输入图案不良标记的 位置 基板数据的输入 图案属性数据…
EJM8DC-MB-12E-02
NPM-DX
12-2-9-24
计测位置
[操作键名称]
处理顺序
标题名称 顺序
「通过元件进行示教 (计测方法: 1
点) 」
(→P.12-2-9-5 ～ P.12-2-9-10)
「通过元件进行示教 (计测方法: 2
点)」
(→P.12-2-9-11 ～ P.12-2-9-15)
「通过元件进行示教 (计测方法: 4
点)」
(→P.12-2-9-17 ～ P.12-2-9-18)
4 12
～
1 13
～
1 10
～
3
A
4
A

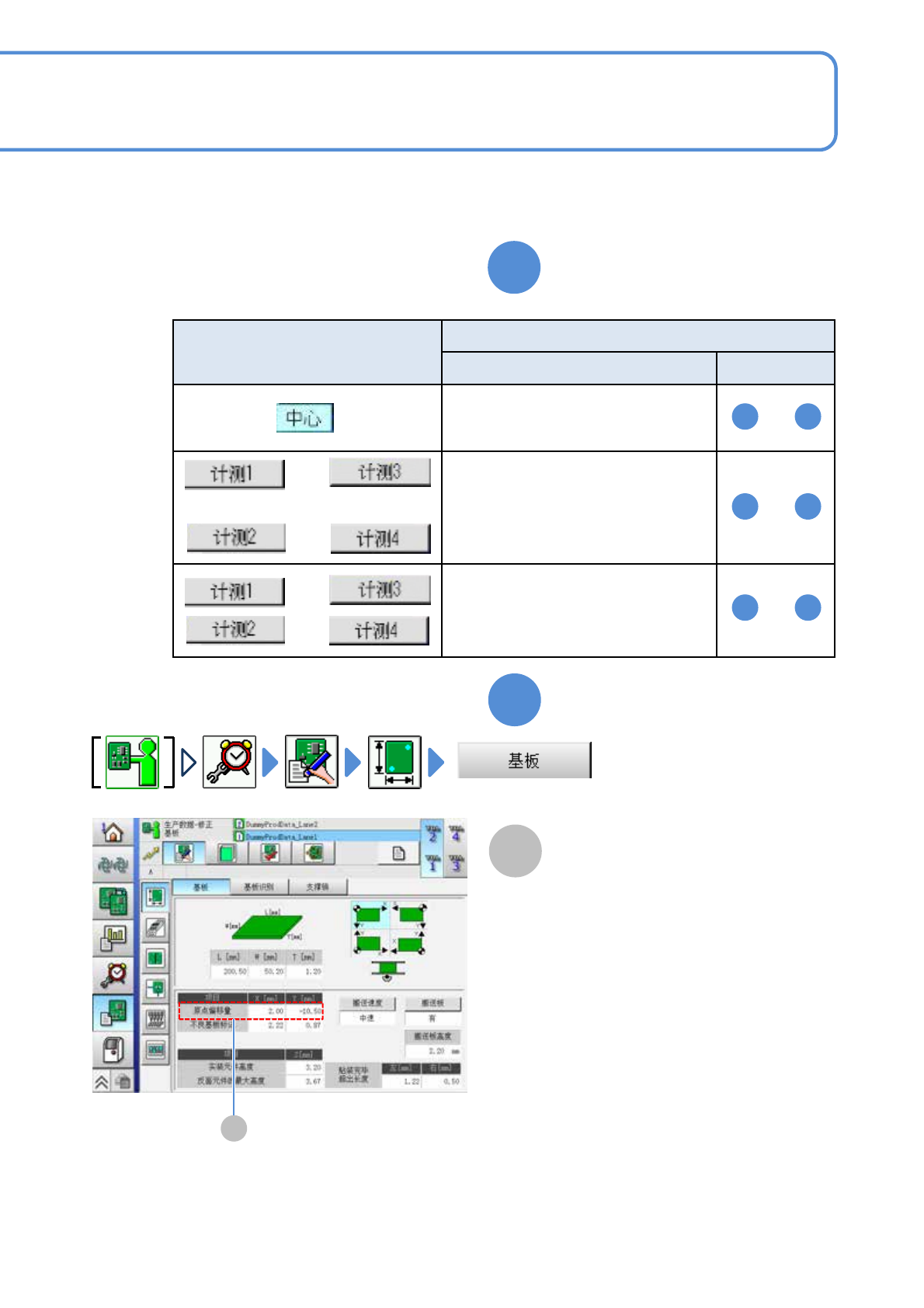

按照以下处理顺序算出原点偏移量
确认原点偏移量
原点偏移量
(显示在示教时所得原点偏移值)
和
和
或者
EJM8DC-MB-12E-02
NPM-DX
生产数据
示教
不良标记识别示教 1
12-2-10-1
工程师手册
12-2-10
示教的流程
为有效进行不良标记的识别动作，必须将软开关置于ON。
在NPM-DGS
中编制
当在工序途中生产基板中的一部分发生不良时，如果刻印了不良标记，即可不执行标注有刻
印图案部分的贴装。
← 输入基板不良标记的位
置 (坐标)
←输入图案不良标记的
位置
基板数据的输入
图案属性数据的输入
示教的开始
不良标记的选择
指示灯值的设定
区域、阈值的设定
识别
数据保存
识别测试
示教结束
EJM8DC-MB-12E-02
NPM-DX
12-2-10-2
1
2
+
3

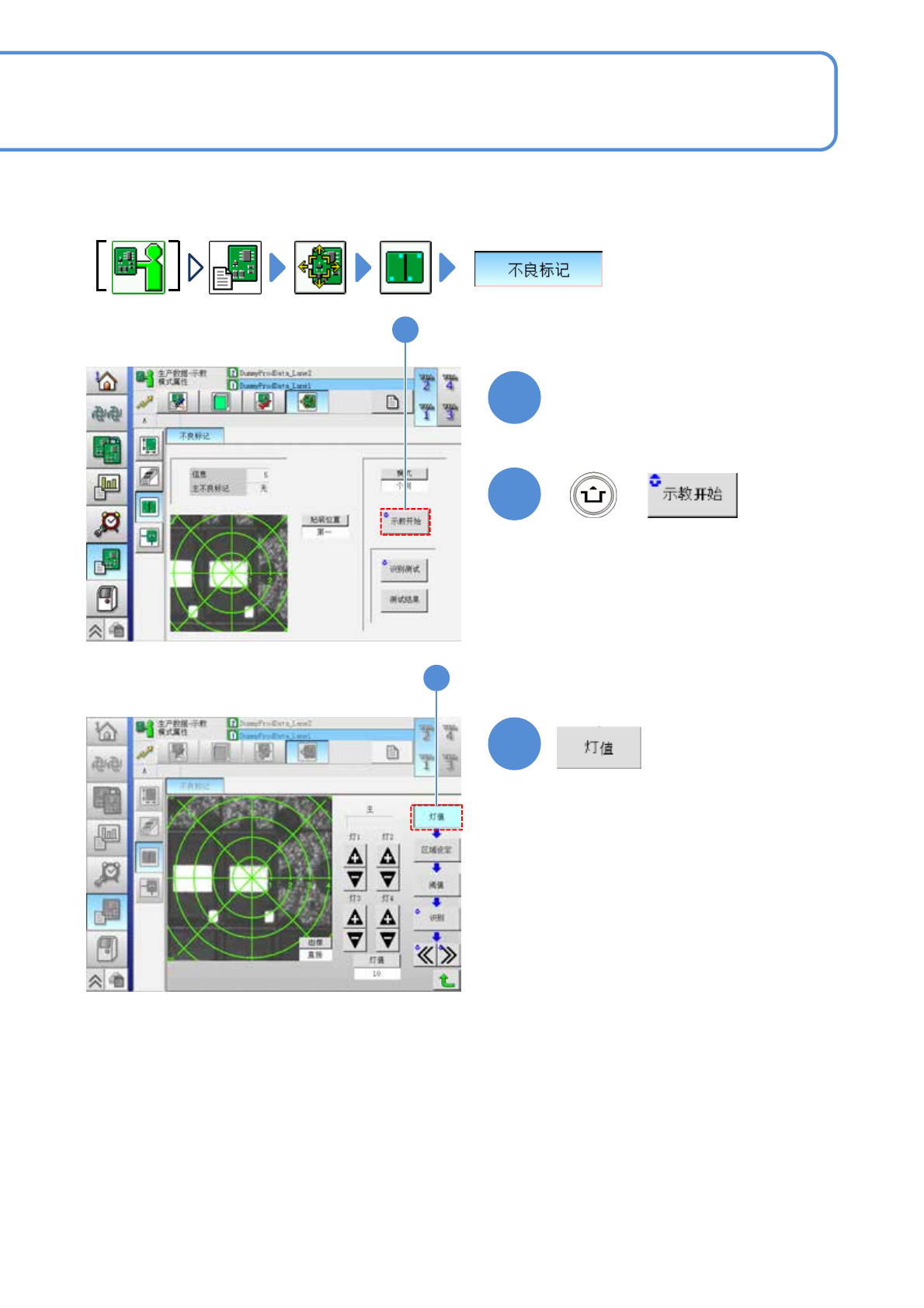

把基板设置在基板传入口
基板上有不良标记时确认标记识别，对其确认方法进行说明。
(基板被搬入到贴装基台，且识别照相
机移动到不良标记位置上。)
2
3
