Semi-conductor System Div
J9065189A TAPE GUIDE ASS`Y SM1-MF12-201 12mm FEEDER B
J9065190A TAPE GUIDE ASS`Y SM1-MF16-201 16mm FEEDER
B
J9065191A LOCKER ASS`Y SM1-MF12-202 12mm FEEDER
B
J9065192A LOCKER ASS`Y SM1-MF16-202 16mm FEEDER
B
CS-3
J9065193A SPROCKET ASS`Y SM1-MF12-203
A
CS-4
J9065356A
PUSHER LEVER & PAWL SUB ASS`Y
J9065356A
B
J9065358A
PUSHER LINK ASS`Y & DRAIN LINK SUB ASS`Y(12mm)
J9065358A
12mm FEEDER
C
J9065355A
PUSHER LINK ASS`Y & DRAIN LINK SUB ASS`Y(16mm)
J9065355A
16mm FEEDER
C
CS-6
J9065295A TOGGLE ASSY SM1-MF12-222
C
CS-7
J9065213A CYLINDER ASSY SM1-MF12-220
B
CS-8
J9065209A REEL ARM PLATE ASSY SM1-MF12-216
C
CS-9
J9065205A REEL STOPPER ASSY SM1-MF12-213
B
J9065207A REEL PLATE ASSY[SM1-MF12-215] SM1-MF12-215 12mm FEEDER
C
J9065208A REEL PLATE ASSY SM1-MF16-215 16mm FEEDER
C
J9065201B DRAIN GEAR ASS`Y SM1-MF12-210 12mm FEEDER
B
J9065202B DRAIN GEAR ASS`Y SM1-MF16-210 16mm FEEDER
B
CS-12
J9065203A FORMING GEAR ASS`Y SM1-MF12-211
B
CS-13
J9065204A DRAIN BKT ASSY SM1-MF12-212
B
J7265160A HANDLE SM1-MF12-047-3 IT TYPE
D
J7265176A HANDLE (NON IT) SM1-MF12-150 NON IT TYPE
C
CS-15
J9065211A INDEXING SENSOR ASS'Y SM1-MF12-218
C
CS-16
J7066051B STOP PAWL SM1-MF12-010-3
C
CS-17
J7265164A VINYL ROLLER SM1-MF16-036
C
J7265161A VINYL ROLLER2 SM1-MF12-112 12mm FEEDER
B
J7265164A VINYL ROLLER2 SM1-MF16-036 16mm FEEDER
B
J7265165A VINYL ROLLER3 SM1-MF12-113-3 12mm FEEDER
B
J7265166A VINYL ROLLER3 SM1-MF16-113-2 16mm FEEDER
B
CS-20
J9065210A PROBER CABLE ASS`Y SM1-MF12-217
C
J7066081A REEL BRAKE SM1-MF12-138-4 12mm FEEDER
A
J7066082A REEL BRAKE SM1-MF16-138-4 16mm FEEDER
A
J9065280A FEEDING SWITCH ASSY (NON IT) SM1-MF08-231
NON IT TYPE A
J9065176A FEEDING SWITCH ASSY SM1-MF08-220
IT TYPE A
CS-21
CS-22
CS-11
CS-14
CS-18
CS-19
CS-1
CS-2
CS-5
CS-10
LEVEL

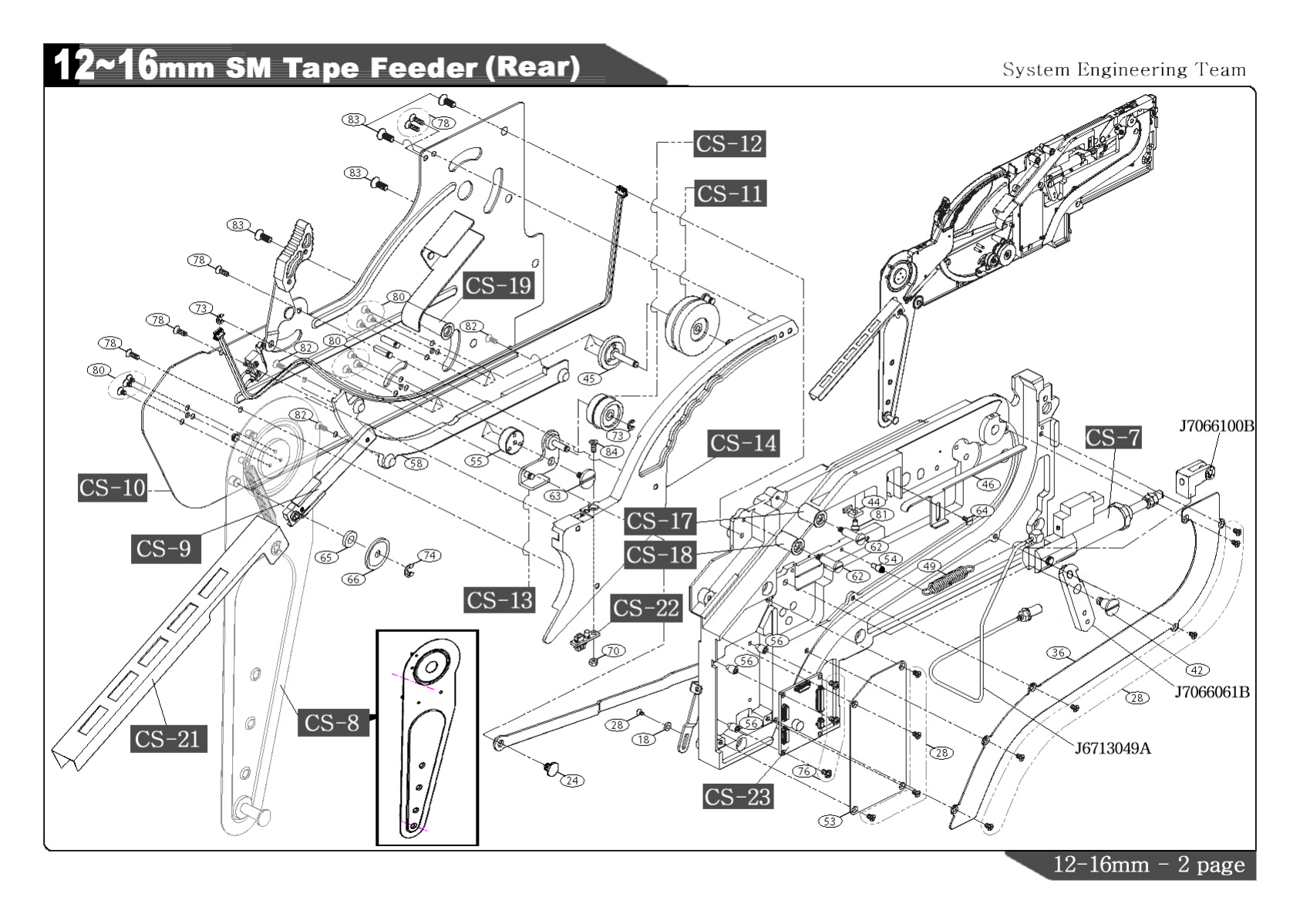

12~16mm SM Tape Feeder (Front, Rear) - CS PART
NO. PART NO. PART NAME TYPE REMARK
System Engineering Team
Semi-conductor System Div
LEVEL
12~16mm SM Tape Feeder (Front, Rear) - CS PART
NO. PART NO. PART NAME TYPE REMARK
J9060367A NON IT BOARD REV-1.0
NON IT TYPE A
J9060366A IT SLAVER BOARD REV-2.0
IT TYPE A
CS-24
J7066024A COUPLER BKT1 SM1-MF08-090
C
CS-25
J7066040A TOGGLE SPRING SM1-MF08-125
50ea = 1 pack C
47
J7066070A LOCKER SPRING SM1-MF12-118-2
30ea = 1 pack A
48
J7066071A TAPE GUIDE SPRING SM1-MF12-119-2
30ea = 1 pack A
49
J7066072A FEEDING SPRING SM1-MF12-120-2
30ea = 1 pack A
50
J7066073A STOP PAWL SPRING SM1-MF12-121-9
30ea = 1 pack A
51
J7066075A REWIND SPRING SM1-MF12-123-4
30ea = 1 pack A
J7066085A LOCKER LIMIT SPRING SM1-MF12-148
30ea = 1 pack A
J7066086A LOCKER LIMIT SPRING(16mm type) SM1-MF16-148
30ea = 1 pack A
64
J7066089A TAPE SUPPORT SCREW TF12-N017
30ea = 1 pack A
68
J6049000390 ENG WASHER LL-1218-01
50ea = 1 pack A
73
J1301226 C-RING(SHAFT) DIA12.0(SUS)
50ea = 1 pack A
74
J1301023 E-RING DIA3.0(SUS)
200ea = 1 pack A
75
J1301149 E-RING DIA4.0(SUS)
100ea = 1 pack A
76
J6071600050 E-RING DIA6.0(SUS)
50ea = 1 pack A
77
J6004300550 BUTTON HEAD CAP SCREW M3*5(SUS)
50ea = 1 pack A
78
J6004300650 BUTTON HEAD CAP SCREW M3*6(SUS)
50ea = 1 pack A
79
J6004301050 BUTTON HEAD CAP SCREW M3*10(SUS)
50ea = 1 pack A
80
J1301161 FLAT HEAD CAP SCREW M2*3(SUS)
50ea = 1 pack A
81
J1301158 FLAT HEAD CAP SCREW M3*5(SUS)
50ea = 1 pack A
82
J1301448 FLAT HEAD CAP SCREW M3*6(SUS)
100ea = 1 pack A
83
J6006300850 FLAT HEAD CAP SCREW M3×8(SUS)
200ea = 1 pack C
84
J1301157 FLAT HEAD SOCKET SCREW M4*10(SUS)
50ea = 1 pack A
85
J6007300838 FLAT HEAD SOCKET SCREW M3*8(BL/Zn)
50ea = 1 pack A
86
J6007301238 FLAT HEAD SOCKET SCREW M3*12(BL/Zn)
100ea = 1 pack A
87
J6010300438 SOCKET SET SCREW M3*4(BL/Zn)
50ea = 1 pack A
88
J1301154 FLAT WASHER M3(SUS)
50ea = 1 pack A
89
J1300717 FLAT WASHER M4(SUS)
100ea = 1 pack A
90
J1301225 SPRING WASHER M4(SUS)
50ea = 1 pack A
91
J1301148 STAR WASHER M3(SUS)
50ea = 1 pack A
59
CS-23
