Semi-conductor System Div
CS-1
J9065248A TAPE GUIDE 24 ASSY SM1-MF24-019-03 24mm FEEDER B
CS-2
J7066234A
LOCKER 24[SM1-MF24-025]
SM1-MF24-025
24mm FEEDER
B
CS-3
J9065247A SP SHAFT 24 ASSY SM1-MF24-002 24mm FEEDER
B
CS-4
J9065361A PUSHER LEVER SUB ASSY(C/S) J9065361A
C
CS-5
J9065360A SWING LEVER_LINK ASSY(CS) J9065360A
C
CS-6
J9065359A VINYL BOLCK ASSY(CS) J9065359A
C
CS-7
J9065357A CYLINDER 1630 ASSY(CS)
B
CS-7-1
J6702046A SOLENOID VALVE V114A-5MOU
B
CS-8
J9065352A PAWL LEVER GEAR ASS`Y(C/S) J9065352A
C
CS-8-1
J9065099A PLANET GEAR ASS`Y -
C
CS-9
J9065351A PLANET LEVER SUB ASSY
C
CS-10
J9065242A T LINK 2 ASSY SM1-MF32-030
C
CS-11
J9065231A REEL HANGER 24 ASSY SM1-MF24-015
D
CS-12
J9065350A REEL PLATE RIVET ASS`Y(C/S)
B
CS-13
J7066240A REEL BRAKE 24 SM1-MF24-017
24mm FEEDER D
CS-14
J7265173A Remo Take up Reel-24 SM1-MF24-041-01
B
CS-15
J7066253A REMO VINYL RING 24 SM1-MF24-041-02
24mm FEEDER D
CS-16
J7265142A FIXED TAKE UP REEL[TF24-N248R] TF24-N248R]
24mm FEEDER C
CS-17
J7066249A GRIP ROLLOR 24 SM1-MF24-038-01
24mm FEEDER C
CS-18
J7066247A ROLLOR SHAFT 24 SM1-MF24-037
24mm FEEDER C
CS-19
J7066248A VINYL ROLLOR 24 SM1-MF24-038
24mm FEEDER C
CS-20
J9065219A INDEXING SENSOR ASS`Y SM1-MF32-049
C
J9065284A PROBE CABLE ASS`Y(NON IT) SM1-MF32-050-01
NON IT Type
B
J9065220A PROBE CABLE ASS`Y SM1-MF32-050
IT Type
B
CS-22
J7165170A HANDLE SM1-MF32-036
B
CS-23
J7066239A REEL POST 24 SM1-MF24-016-04
24mm FEEDER
B
J9060367A NON IT BOARD REV-1.0
NON IT Type
A
J9060366A IT SLAVER BOARD REV-2.0
IT Type
A
CS-25
J7066024A COUPLER BKT1 SM1-MF08-090
C
CS-21
CS-24
LEVEL

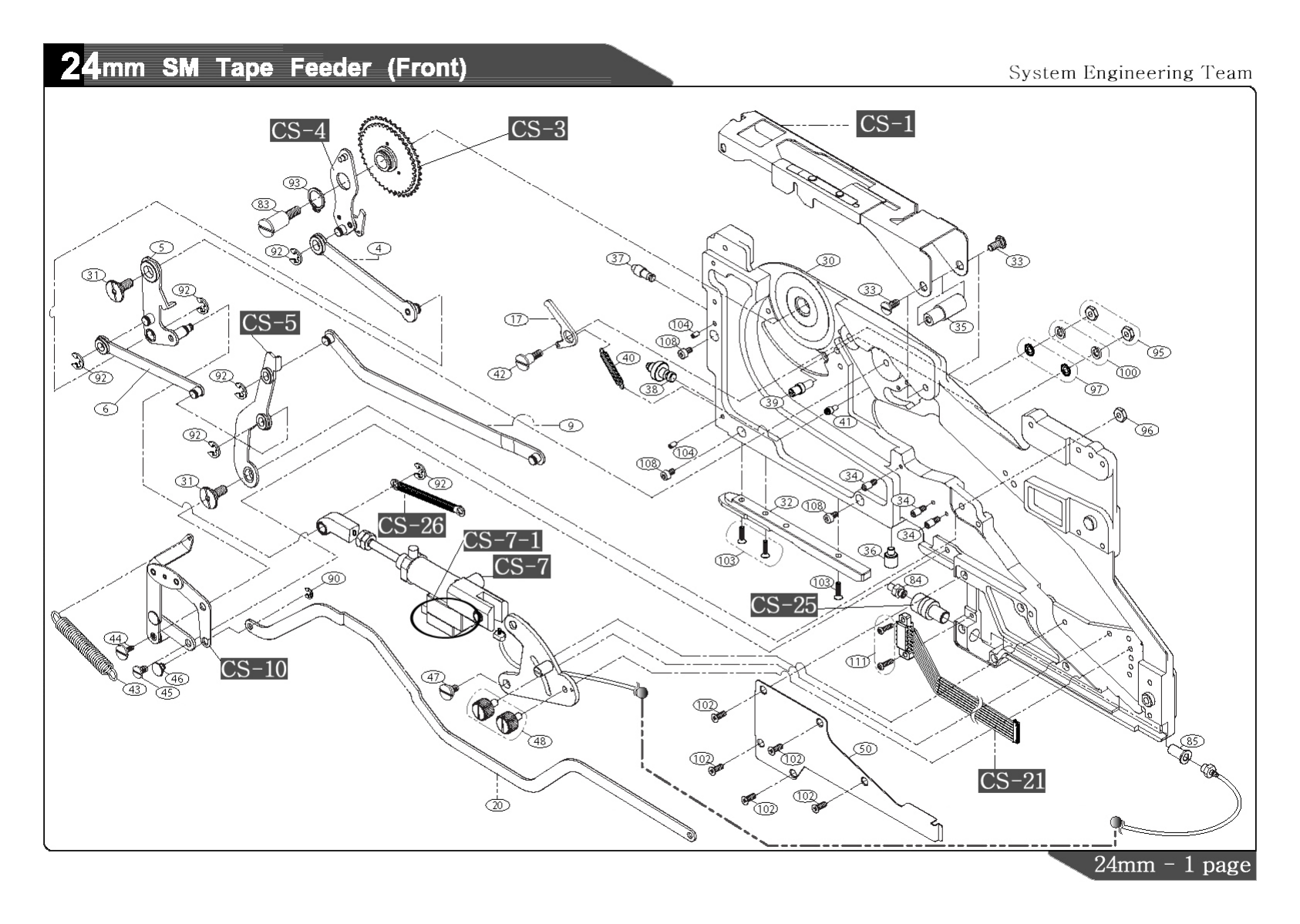

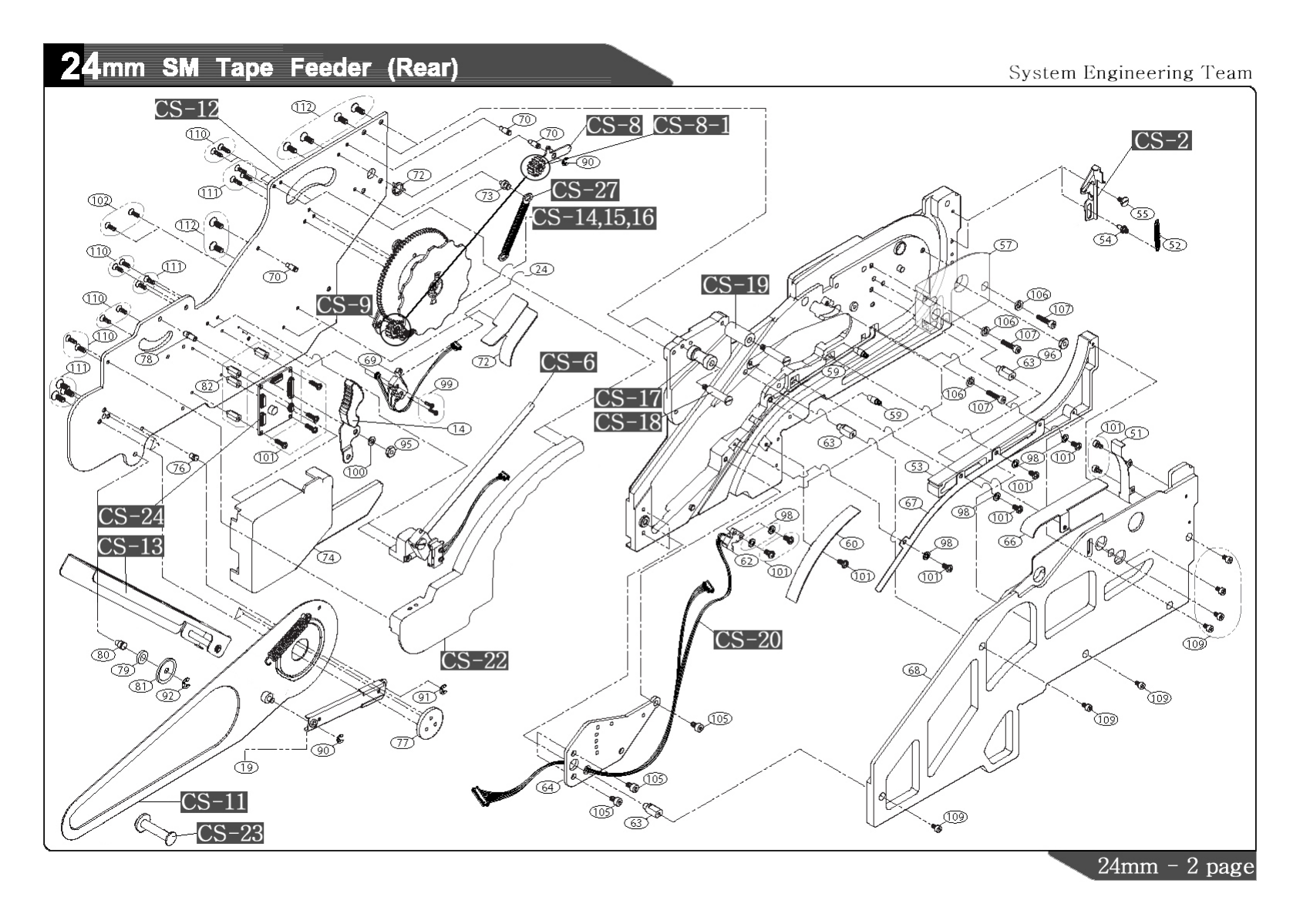

24mm SM Tape Feeder (Front, Rear) - CS PART
NO. PART NO. PART NAME TYPE REMARK
System Engineering Team
