16mm S-Pneumatic Feeder
Q'TY
8mm-S 8mm-P 12mm-S 16mm-S 24mm-S 32mm-S 44mm-S 44mm-L 56mm
MANUAL LEVER ASS'Y (J7000814)
1 J7065329B MANUAL LEVER
0 0 1 1 1 1 1 1 1
J7065329B
2 J2500411 PIN9
0 0 1 1 1 1 1 1 1
TF16-102
3 J2500069 PITCH CAM PIN
0 0 1 1 1 1 1 1 1
TF08-076
CLAMP LEVER 1 ASS'Y (J7000815)
1 J7065168B CLAMP LEVER 1
0 0 1 1 0 0 0 0 0
J7065168B
2 J2500273 CLAMP SPRING PIN 1
0 0 1 1 0 0 0 0 0
TF44-043
3 J2500231 PIN 7
0 0 1 1 0 0 0 0 0
TF12-028R
CLAMP LEVER 2 ASS'Y (J7000818)
1 J2500119 CLAMP LEVER 2
0 0 0 1 0 0 0 0 0
TF16-003
2 J2500231 PIN 7
0 0 1 1 0 0 0 0 0
TF12-028R
SPROCKET LEVER ASS'Y (J7000823)
1 J2500235 SPROCKET LEVER
0 0 0 1 0 0 0 0 0
TF16-007R
2 J2500420 PIN 10
0 0 0 1 0 0 0 0 0
TF16-104
3 J2500411 PIN 9
0 0 0 2 0 0 0 0 0
TF16-102
4 J2500176 RATCHET LEVER PAWL PIN
0 0 1 1 1 0 0 0 0
TF44-026
CROSS LEVER ASS'Y (J7000826)
1 J7065202B CROSS LEVER
0 0 1 1 0 0 0 0 0
J7065202B
2 J2500365 PIN 2
0 0 1 1 0 0 0 0 0
TF12-123R
3 J2500366 PIN 3
0 0 1 1 0 0 0 0 0
TF12-124R
4 J2500297 PIN 4
0 0 0 1 0 0 0 0 0
TF44-111R
5 J2500384 BUSH 2
0 0 1 1 0 0 0 0 0
TF44-103R
REMARKNO. PART NO. PART NAME TYPE
- C-10 -
16mm S-Pneumatic Feeder
Q'TY
8mm-S 8mm-P 12mm-S 16mm-S 24mm-S 32mm-S 44mm-S 44mm-L 56mm
CROSS LEVER LINK ASS'Y (J7000828)
1 J7065175B CROSS LEVER LINK
0 0 1 1 0 0 0 0 0
J7065175B
2 J2500385 BUSH 3
0 0 2 2 0 0 0 0 0
TF12-122R
LINK 2 ASS'Y (J7000834)
1 J2500269 LINK 2
0 0 0 1 0 0 0 0 0
TF44-036R
2 J2500387 BUSH 5
0 0 0 1 0 0 0 0 0
TF44-105R
3 J2500419 BUSH 9
0 0 0 1 0 0 0 0 0
TF16-103
FEEDING SPRING LEVER ASS'Y (J7000831)
1 J2500373 FEEDING SPRING LEVER
0 0 0 1 0 0 0 0 0
TF16-017R1
2 J2500366 PIN 3
0 0 1 1 0 0 0 0 0
TF12-124R
3 J2500367 PIN 8
0 0 1 1 0 0 0 0 0
TF12-125R
4 J2500381 BUSH 8
0 0 1 1 0 0 0 0 0
TF12-127R
TAKE UP REEL PLATE ASS'Y (J7000887)
1 J7065461A
TAKE UP REEL PLATE
0 0 0 1 0 0 0 0 0 TF16-047
2 J2500024
SPRING HOOK PIN
0 0 3 4 0 0 0 0 0 TF08-029
3 J2500058
REEL PLATE PIN
0 0 2 2 0 0 0 0 0 TF08-065
4 J2500465
REEL PAWL SHAFT
0 0 1 1 0 0 0 0 0 TF12-044K
5 J2500178
CLAMP SPRING PIN 2
0 0 1 1 0 0 0 0 0 TF44-045
6 J2500172
RELEASE PIN
0 0 1 1 0 0 0 0 0 TF12-094
REEL WIND LEVER ASS'Y (J7000809)
1 J7065330B REEL WIND LEVER
0 0 1 1 1 1 1 1 1 J7065330B
2 J2500228 LINK PIN
0 0 1 1 1 1 1 1 1
TF08-049
REMARKNO. PART NO. PART NAME TYPE
- C-11 -

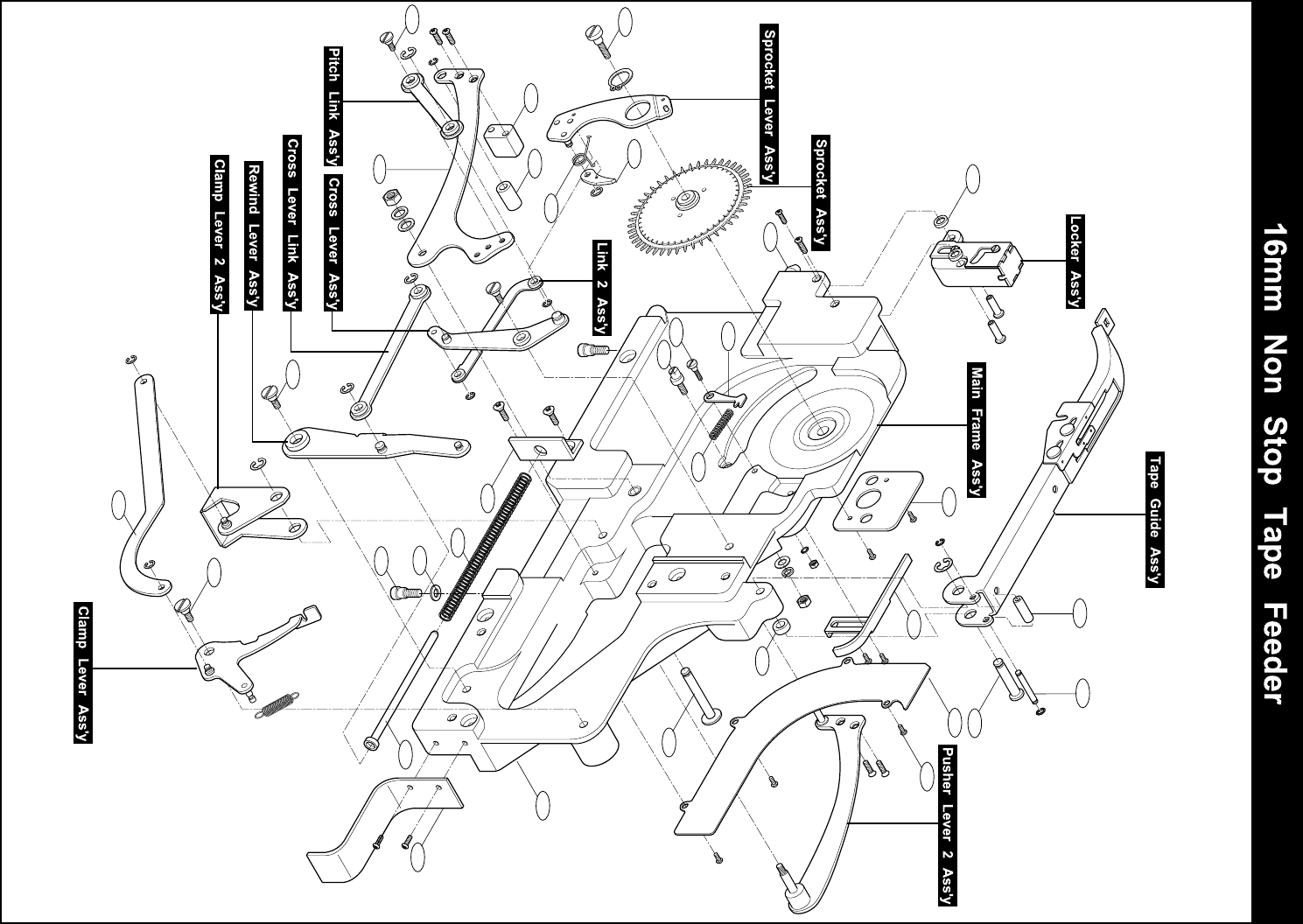

28
16
- 17 -
17
11
12
3
1
2
39
46-1
21
27
31
43
33
13
30
46-5
46-3
5
37
42
15
41
46-4
34
36
29
14
44
40
10
