SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.21 Umstellung der HS-50+ und HS-50-Maschine
100
1.21.3 Werkseitige Vorinstallation des Stationsrechners
An HS-50 und HS-50 + -Maschinen ist in der Regel der neue Rechner P 300 noch nicht vorhan-
den. Die SW kann also werkseitig installiert werden. Wenn die umzurüstende Station zu einer Li-
nie gehört, die auf SIPLACE Pro umgestellt wird, so ist für die komplette werkseitige
Vorinstallation ein Netzwerk mit SIPLACE Pro Anbindung erforderlich. 1
Installieren Sie anhand der Installationsanleitung das Betriebssystem Windows XP
Professional auf neuem Rechner -> siehe Installationsanleitung.
Erstellen Sie von der Betriebssystem-CD die 2 RMOS -Disketten.
Installieren Sie die Stationssoftware 505.03-> siehe Installationsanleitung.
Richten Sie den Touch-Screen ein (Auflösung -> siehe Abschn. 1.8).
Installieren Sie - im Zusammenhang mit SIPLACE Pro - den OIS Client (Registrierung).
1.21.4 Sicherung der Daten und Download ICOS-Software und Achsfirmware
Diese Arbeiten müssen immer vor dem Herunterfahren des auszutauschenden Rechners bzw.
vor der Installation des Betriebssystems Windows XP (wenn bereits ein Rechner P 300 vorhanden
ist) ausgeführt werden. Die MA-Daten passen ungezippt auf eine Diskette. 1
Kopieren Sie dazu das Verzeichnis C:\SRDaten\SrcMA auf eine Diskette.
Stellen Sie danach sicher, dass die Daten auf der Diskette fehlerfrei vorhanden sind.
Diese Daten müssen Sie nach der Installation des Betriebssystems XP auf dem neuen
Rechner wieder einspielen.
Führen Sie bei vorliegender SW V 501.xx oder 502.xx - noch vor dem Austausch des
Rechners - im SITEST den Download der ICOS-Software auf ICOS 2272 und den
Achsfirmwaredownload aus.
1.21.5 Austausch der Rechner-Hardware: Einbau des Scenic P 300
An HS-50 und HS50+ wird der neue Scenic P 300 (Mini-Tower) eingebaut, auf dem bereits das
Betriebssystem Windows XP und die Stationssoftware werkseitig vorinstalliert sind (siehe oben,
"Zeitneutrale Vorarbeiten"). Wenn der Rechner im Ausnahmefall bereits getauscht wurde, ist jetzt
- falls noch nicht ausgeführt - noch der Anschluss des MC an das TP-Netzwerk auszuführen. 1
Der neue Stationsrechner wird anstelle des alten SR in die Maschine gestellt.
Die Rechnerhardware am Maschinencontroller bleibt gleich. 1
Schalten Sie die Maschine aus und trennen Sie die Maschine von der Energieversorgung
(siehe Abschn. 1.18).
Öffnen Sie die Maschinenständertüre und lösen Sie alle Steckverbindungen am Rechner.
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.21 Umstellung der HS-50+ und HS-50-Maschine
101
Lösen Sie ggf. hier vorhandene Kabelbinder an den Coax-Netzwerkkabeln.
Stellen Sie den neuen Rechner in den Maschinenstander (siehe Abb. 1.21 - 2) und schließen
Sie alle Kabel wieder an, mit Ausnahme des Coax-Netzwerkkabels, das nachfolgend aus der
Maschine entfernt wird.
1.21.6 Umstellung des Netzwerks auf Twisted Pair
Die Umstellung auf RJ45 (Twisted Pair) erfolgt in Verbindung mit dem Einbau des Stationsrech-
ners P 300. 1
– Bei Umstellung auf ein reines Twisted Pair Netzwerk benötigen Sie nur den Switch.
– Falls noch nicht alle Maschinen der Line auf das Twisted Pair-Netzwerk umgestellt werden, be-
nötigen Sie zusätzlich zum Switch den Ethernet Medienkonverter, der im Nachrüstsatz
(Art.-
Nr.: 00370750 ->
siehe Abschn. 1.17.4.5) enthalten ist.
– Diese Kombination benötigen Sie auch für den schnellen Austausch des Stationsrechners,
wenn der MC noch nicht auf das TP-Netzwerk umgestellt wird (siehe Abb. 1.10 - 3).
In diesem Fall wird jedoch empfohlen, auch gleich das TP-Netzwerkkabel zum MC im Maschi-
nenständer zu verlegen.
1.21.6.1 Kurzform: Auszuführende Schritte:
– Die vorhandenen Coax-Kabel zum Maschinencontroller und zum SR werden aus dem Maschi-
nenständer entfernt.
– Das zur vorhergehenden und zur nachfolgenden Station führende COAX-Kabel muss eben-
falls komplett aus dem Ständer zurückgezogen werden.
– Die beiden neuen TP-Netzwerkkabel (L =15 m) werden in den Ständer der Station eingezogen
und je am Stationsrechner und am MC angeschlossen, wie unten beschrieben.
– Alle TP-Netzwerkkabel (SR und MC) werden sternförmig bis zum Switch verlegt und am
Switch angeschlossen (siehe Abb. 1.10 - 4).
– Die Coax-Kabel der noch nicht auf TP umgestellten Maschinen bzw. des nicht umgestellten
MC müssen in Hintereinanderschaltung mit einander verbunden werden (siehe Abb. 1.10 - 2
bzw. Abb. 1.10 - 3) und das Kabelende mittels T-Stück und Abschlusswiderstand am Medien-
konverter angeschlossen werden.
– Der Medienkonverter wird mit dem TP-Netzwerkkabel
am Switch angeschlossen.
– Der SWITCH wird mit einem weiteren TP-Netzwerkkabel mit dem Linienrechner LINUX bzw.
dem entsprechenden Rechner des SIPLACE Pro Programmiersystems verbunden -> siehe
Abb. 1.5 - 2 bzw. Abb. 1.5 - 4).

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.21 Umstellung der HS-50+ und HS-50-Maschine
102
1.21.6.2 Ablauf: Austausch und Anschluss der Netzwerkkabel
1

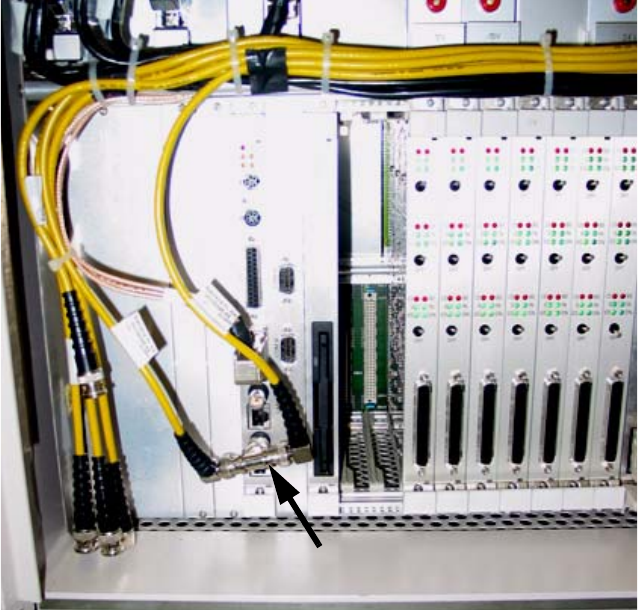

Abb. 1.21 - 1 Coax-Netzwerkkabel vom MC entfernen
Ziehen Sie den Steuereinschub maximal heraus.
Ziehen Sie das Coax-Netzwerkkabel vom MC ab.
Lösen Sie VORSICHTIG alle Kabelbinder entlang der COAX Netzwerkkabel an der Frontseite
des Steuereinschubs und im Einschubbereich.
Befestigen Sie eines der TP-Netzwerkkabel (L=15 m) aus dem Nachrüstsatz am Coax-
Netzwerkkabel, das vom MC zum Stationsrechner führt.
Coax-Kabel LAN 1
