SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen

134

– Die beiden neuen TP-Netzwerkkabel (L =15 m) werden in den Ständer der Station eingezogen

und je am Stationsrechner und am MC angeschlossen, wie unten beschrieben.

– Alle TP-Netzwerkkabel (SR und MC) werden sternförmig bis zum Switch verlegt und am

Switch angeschlossen (siehe Abb. 1.10 - 4).

– Die Coax-Kabel der noch nicht auf TP umgestellten Maschinen bzw. des nicht umgestellten

MC müssen in Hintereinanderschaltung mit einander verbunden werden (siehe Abb. 1.10 - 2

bzw. Abb. 1.10 - 3) und das Kabelende mittels T-Stück und Abschlusswiderstand am Medien-

konverter angeschlossen werden.

– Der Medienkonverter wird mit dem TP-Netzwerkkabel

am Switch angeschlossen.

– Der SWITCH wird mit einem weiteren TP-Netzwerkkabel mit dem Linienrechner LINUX bzw.

dem entsprechenden Rechner des SIPLACE Pro Programmiersystems verbunden -> siehe

Abb. 1.5 - 2 bzw. Abb. 1.5 - 4).

1.24.7.2 Ablauf: Austausch und Anschluss der Netzwerkkabel

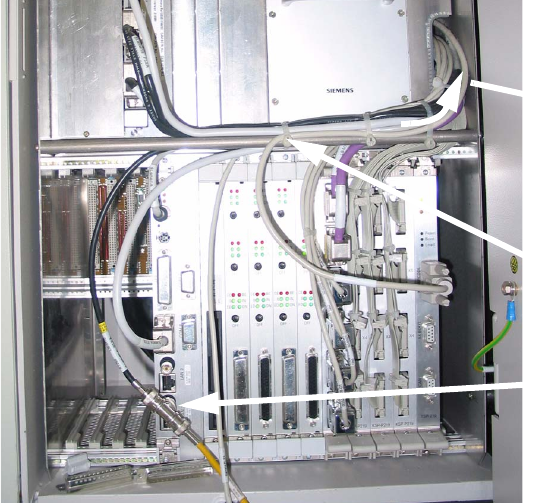

Abb. 1.24 - 2 Coax-Netzwerkkabel vom MC entfernen

 Entfernen Sie die Abdeckung auf dem unteren Kabelschacht (siehe Abb. 1.24 - 6), in dem das

Coax-Netzwerkkabel verlegt ist.

 Ziehen Sie den Steuereinschub maximal heraus.

 Ziehen Sie das Coax-Netzwerkkabel vom MC ab.

 Lösen Sie VORSCHTIG alle Kabelbinder entlang des Netzwerkkabels an der Frontseite des

Einschubs und im Maschinenständer-Inneraum.

Kabelbinder

Coax-Kabel LAN 1

Kabelbaum

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen

135

 Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen

und aus dem Kabelschacht heraus.

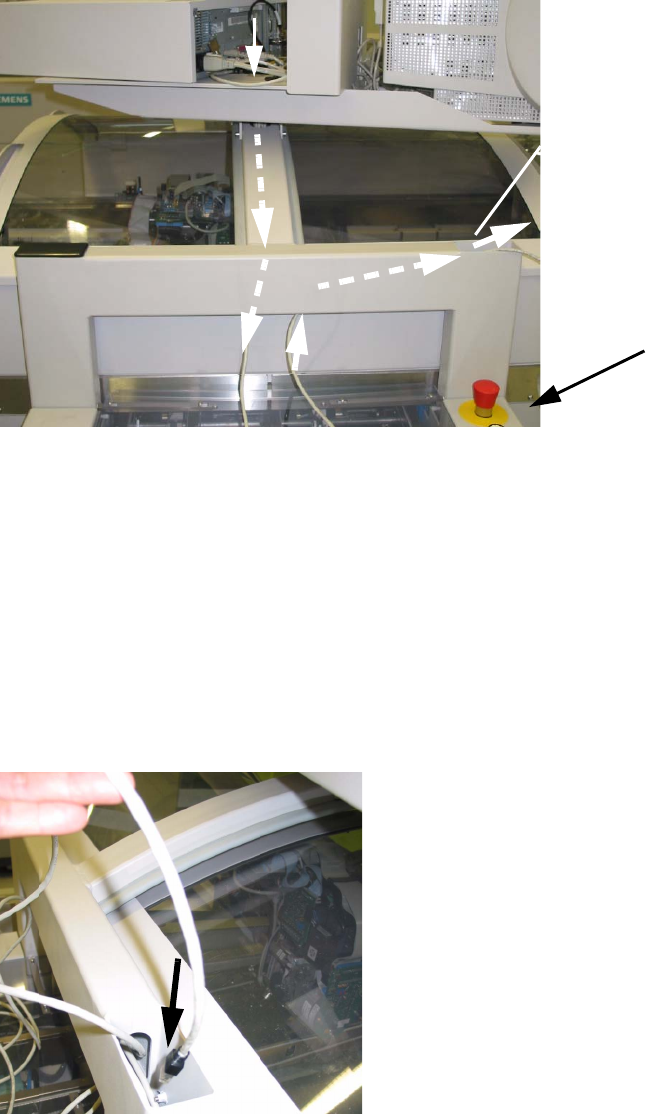

Abb. 1.24 - 3 TP-Netzwerkkabel von oben einfädeln

 Entfernen Sie oberhalb des MC die Abdeckung auf dem Holm des Maschinenständers

 Schieben Sie den neuen Rechner ggf. etwas nach hinten. Fädeln Sie das Twisted Pair Kabel

von oben nach unten in den Durchbruch und weiter durch die Holme ein, wie oben dargestellt.

Falls sich das Kabel nicht gut einschieben lässt, liegt dies an den Kabelbindern die am

Kabelbaum im Holm vorhandenen sind oder an einem verdrillten Kabelstrang.

Erfahrungsgemäß lässt sich in dieser Situation das TP-Kabel besser einschieben, wenn der

PC-Träger abgebaut wird. Wenn hier Kabelbinder vorhanden sind, lässt sich das vorhandene

Coax-Kabel nicht aus dem Holm herausziehen und muss in der Maschine verbleiben.

Abb. 1.24 - 4 TP-Netzwerkkabel im senkrechten Holm nach unten führen

Abdeckkappe entfernt

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen

136

Æ Führen Sie das Netzwerkkabel durch den senkrechten Holm nach unten und von dort zurück

in den Maschinenständer-Innrenraum, bis in den Einschubbereich, wie nachfolgend darge-

stellt.

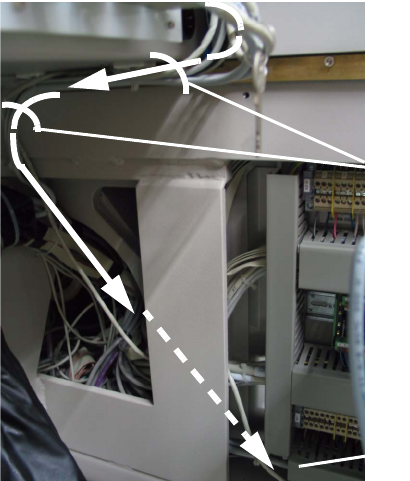

Abb. 1.24 - 5 Twistet Pair Kabel im Maschinenständer-Innenraum verlegen

 Legen Sie das TP-Netzwerkkabel im Maschinenständer an dem vorhandenen Kabelbaum an.

 Führen Sie es weiter hinter der senkrechten Strebe hindurch nach vorne zum unteren

Kabelkanal (siehe Abb. 1.24 - 6) und schieben Sie es nach vorne durch.

 Achten Sie darauf, dass das Kabel nirgends geknickt ist und nicht in den Einschubbereich ragt.

Befestigen Sie es mittels Kabelbindern.

Kabelbinder

Unterster Kabelkanal
