SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschin en 153 1.25.7.3 Switch u. ggf. Medienkonverter aufstellen, anschlie…
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
152
1

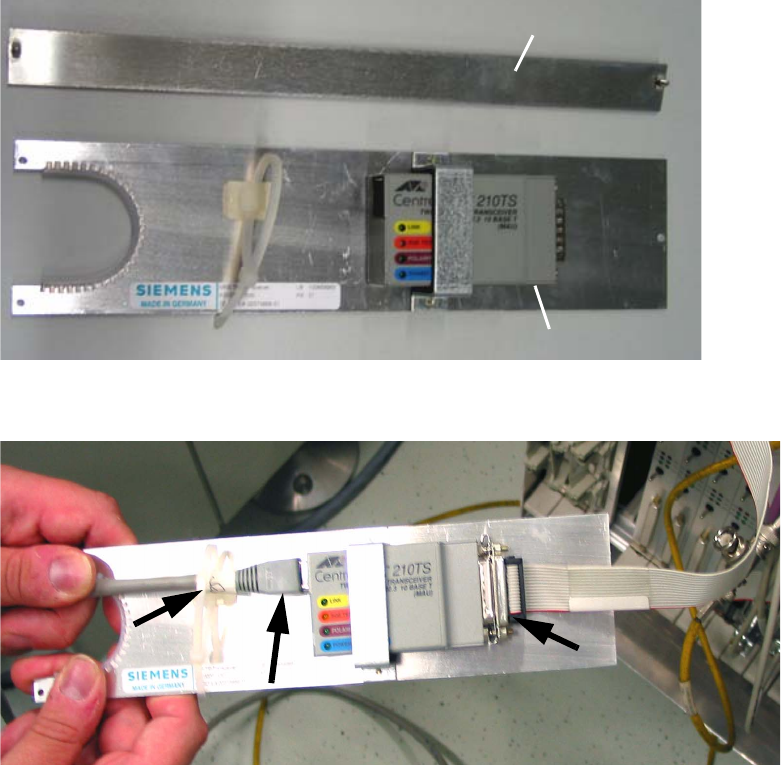

Abb. 1.25 - 10 TP-Transceiver: Bestandteile des Nachrüstsatzes
1
Abb. 1.25 - 11 Steckverbindungen an Frontplatte des TP-Transceivers herstellen
Stellen Sie die Steckverbindung des Flachbandkabels her (2 Schrauben festziehen).
Schließen Sie das Netzwerkkabel am TP-Transceiver an und befestigen Sie es mit dem
Kabelbinder am vorhandenen Klebesockel.
Schrauben Sie die Frontplatte des TP-Transceivers linksbündig und das schmale Abdeckblech
daran anschließend, rechts, am Einschub fest.
Ziehen Sie das TP-Netzwerkkabel - vom Kabelkanal her - so weit nach außen nach, dass es
am vorhandenen Kabelbaum richtig anliegt und im Einschubbereich keine Lose des Kabels
besteht. Befestigen Sie das TP-Kabel mit Kabelbindern am Kabelbaum (siehe Abb. 1.25 - 9).
Achten Sie auf die Kabel, schieben Sie den Steuereinschub wieder vollständig ein.
Legen Sie nun beide Twisted-Pair Kabel richtig in den untersten Kabelkanal ein.
Ziehen Sie die Kabel entsprechend nach außen nach und klippsen Sie die Abdeckung auf den
Kabelkanal.
TP-Transceiver
Abdeckblech
TP-Netzwerkkabel
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
153
1.25.7.3 Switch u. ggf. Medienkonverter aufstellen, anschließen (Spannung u. TP-Kabel)
Verwenden Sie den Switch aus dem Nachrüstsatz SIPLACE Line Utility Box (siehe Abschn.
1.17.4.4) und stellen Sie ihn nächst des SIPLACE Pro Servers auf, da er eine 110/220 V~
Spannungsversorgung benötigt.
Falls auch ein Medienkonverter benötigt wird (siehe Nachrüstsatz "SIPLACE Line Utility
Konverter + Kabel", im Abschn. 1.17.4.5), so stellen Sie diesen neben dem Switch auf.
Der Medienkonverter benötigt ebenfalls eine 110/220 V~ Spannungsversorgung.
1

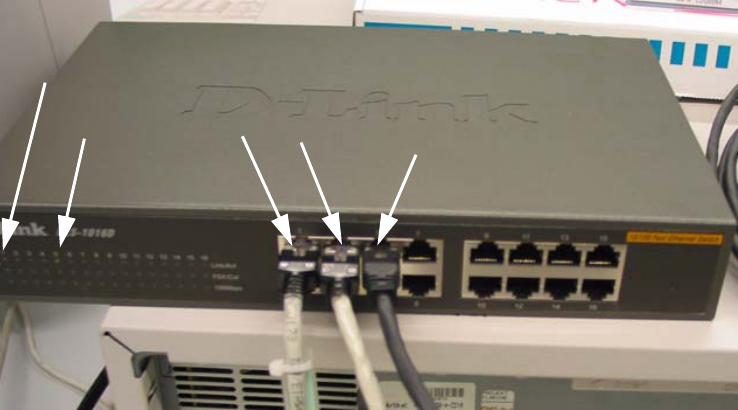

Abb. 1.25 - 12 Beispiel: Twisted-Pair Kabel am Switch anschließen
Verlegen Sie beide TP-Netzwerkkabel auf dem Fußboden in einer Kabelschutzleiste bis zum
Aufstellort des SWITCH.
Falls eine Teilumstellung der Linie erfolgt, verlegen Sie das Ende des Coax-Kabels bis zum
Medienkonverter, also parallel mit dem TP-Kabel, in der Fußbodenleiste.
Verbinden Sie ggf. den Medienkonverter mittels TP-Netzwerkkabel (Nachrüstsatz SIPLACE
Line Konverter + Kabel) mit dem Switch.
Schließen Sie ggf. das Coax-Kabel am Medienkonverter an und stellen Sie sicher, dass der
Abschlusswiderstand vorhanden ist.
Schließen Sie das vom MC und vom SR kommende TP-Netzwerkkabel am Switch an.
Verwenden Sie das TP-Netzwerkkabel aus dem Nachrüstsatz SIPLACE Line Utility Box und
verbinden Sie den Switch mit der Netzwerkkarte des neuen Linienrechners LINUX bzw. des
SIPLACE Pro Servers (Stand-alone Konfiguration) oder des SIPLACE Pro Linie Control
Computers (Standard-Konfiguration).
Schließen Sie das zugehörige Netzkabel (mit Netzteil) am Switch, ggf. am Medienkonverter
und weiter an einer 110 V/220 V~ Spannungsversorgung an.
vom
vom LR oder
Kontroll LEDs
SIPLACE Pro Rechner
LED Power ON
SR
vom
MC
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
154
Kontrollieren Sie: Nach Einschalten der Spannung muss am SWITCH die Kontroll LED für
Power ON leuchten (siehe Abb. 1.25 - 12).
Die Kontroll-LEDs der Netzwerkanschlüsse sind erst später zu kontrollieren, wenn die SW an
den Rechnern installiert ist.
Verlegen und befestigen Sie die Netzwerk - und Stromversorgungskabel so, dass niemand
stolpern kann oder der Switch, ggf. der Medienkonverter, heruntergerissen werden können.
1.25.8 Abschließende Arbeiten nach Rechneraustausch (Einbau N 300)
In diesem Fall wurden das Betriebssystem Windows XP und die neue Stationssoftware, etc., be-
reits werkseitig auf dem neuen Rechner N 300 installiert (siehe oben, Abschn. 1.25.4): 1
Booten Sie den MC und installieren Sie die 2 RMOS-Installationsdisketten.
Schalten Sie die Station ein: Spielen Sie die MA-Daten von Diskette auf dem neuen
Stationsrechner in das Verzeichnis C:\SRDaten\SrcMA zurück. Ein Verzeichnis mit diesem
Namen wurde bei der Installation von Windows XP wieder angelegt, enthält aber die Standard-
Maschinendaten.
Überprüfen Sie MA-Daten durch Anwahl des MC-Distributors (Button).
Installieren Sie - im Zusammenhang mit SIPLACE Pro - den OIS Client (Registrierung).
Dazu muss die Anbindung an SIPLACE Pro jedoch bereits bestehen. Evtl. kann diese Arbeit
erst später nach Umstellung der Linie auf SIPLACE Pro (siehe Abschn. 1.26) gemacht werden.
Für den Linienrechner LINUX ist OIS eine Option. In diesem Fall ist analog vorzugehen (siehe
Abschn. 1.27).
1.25.9 Abschließende Wartungsarbeiten bei Ausgangssituation SW V 403.xx oder
406.xx
Nehmen Sie im SITEST die kompletten Maschinendaten auf (Dauer ca. 4 Std.).
Bei Umrüstung mehrerer Maschinen kann diese Wartungszeit für andere Arbeiten genützt
werden.
