1.23.3 Werkseitige Vorinstallation des Stationsrechners

An S-25-Maschinen ist in der Regel der neue Rechner N 300 noch nicht vorhanden. Die SW

kann also werkseitig installiert werden. Wenn die umzurüstende Station zu einer Linie gehört, die

auf SIPLACE Pro umgestellt wird, so ist für die komplette werkseitige Vorinstallation ein Netzwerk

mit SIPLACE Pro Anbindung erforderlich. 1

 Installieren Sie anhand der Installationsanleitung das Betriebssystem Windows XP

Professional auf neuem Rechner -> siehe Installationsanleitung.

 Erstellen Sie von der Betriebssystem-CD die 2 RMOS -Disketten.

 Installieren Sie die Stationssoftware ab V 505.03 -> siehe Installationsanleitung.

 Richten Sie den Touch-Screen ein (Auflösung -> siehe Abschn. 1.8).

 Installieren Sie - im Zusammenhang mit SIPLACE Pro - den OIS Client (Registrierung).

1.23.4 Sicherung der Daten und Download ICOS-Software und Achsfirmware

Diese Arbeiten müssen immer vor dem Herunterfahren des auszutauschenden Rechners bzw.

vor der Installation des Betriebssystems Windows XP (wenn bereits ein Rechner N 300 vorhan-

den ist) ausgeführt werden. Die MA-Daten passen ungezippt auf eine Diskette. 1

 Kopieren Sie dazu das Verzeichnis C:\SRDaten\SrcMA auf eine Diskette.

 Stellen Sie danach sicher, dass die Daten auf der Diskette fehlerfrei vorhanden sind.

Diese Daten müssen Sie nach der Installation des Betriebssystems XP auf dem neuen

Rechner wieder einspielen.

 Führen Sie bei vorliegender SW V 502.xx - noch vor dem Austausch des Rechners - im

SITEST den Download der ICOS-Software auf ICOS 2272 und den Achsfirmwaredownload

aus.

1.23.5 Austausch der Rechner-Hardware: Einbau des Scenic N 300

An S-25 HM wird der neue Scenic N 300 (Desktop) eingebaut, auf dem bereits das Betriebssy-

stem Windows XP und die Stationssoftware werkseitig vorinstalliert sind (siehe oben, "Zeitneu-

trale Vorarbeiten"). Wenn der Rechner im Ausnahmefall bereits getauscht wurde, ist jetzt - falls

noch nicht ausgeführt - noch der Anschluss des MC an das TP-Netzwerk auszuführen. 1

Der neue Stationsrechner wird anstelle des alten SR auf den PC Halter montiert.

Die Rechnerhardware am Maschinencontroller bleibt gleich. 1

 Schalten Sie die Maschine aus und trennen Sie die Maschine von der Energieversorgung

(siehe Abschn. 1.18).

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine

122

 Lösen Sie danach alle Steckverbindungen auf der Rückseite des auszubauenden Rechners

und nehmen Sie den Rechner vom PC-Träger herunter.

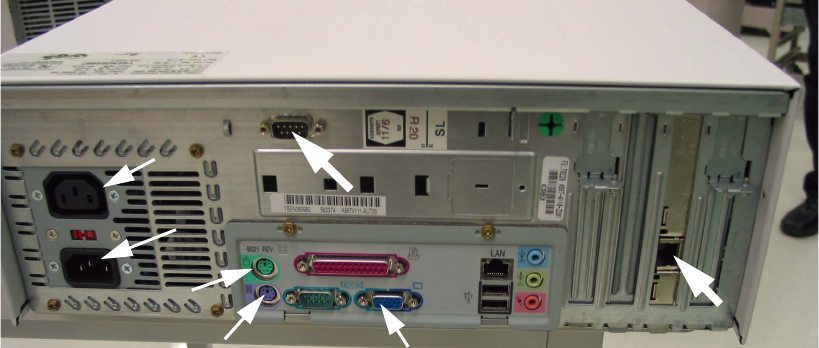

Abb. 1.23 - 1 Rückseite des neuen Rechners N 300: Anschluss Twisted Pair

Æ Setzen Sie den neuen Rechner N 300 auf den PC-Träger (PC-Träger 3) und schließen Sie alle

Kabel - mit Ausnahme des Coax-Kabels - wieder an.

1.23.6 Umstellung des Netzwerks auf Twisted Pair

Die Umstellung auf RJ45 (Twisted Pair) erfolgt in Verbindung mit dem Einbau des Stationsrech-

ners N 300. 1

– Bei Umstellung auf ein reines Twisted Pair Netzwerk benötigen Sie nur den Switch.

– Falls noch nicht alle Maschinen der Line auf das Twisted Pair-Netzwerk umgestellt werden, be-

nötigen Sie zusätzlich zum Switch den Ethernet Medienkonverter, der im Nachrüstsatz (

Art.-

Nr.: 00370750 ->

siehe Abschn. 1.17.4.5) enthalten ist.

– Diese Kombination benötigen Sie auch für den schnellen Austausch des Stationsrechners,

wenn der MC noch nicht auf das TP-Netzwerk umgestellt wird (siehe Abb. 1.10 - 3).

In diesem Fall wird jedoch empfohlen, auch gleich das TP-Netzwerkkabel zum MC im Maschi-

nenständer zu verlegen.

1.23.6.1 Kurzform: Auszuführende Schritte:

– Durch den Turm muss ein TP-Netzwerkkabel eingezogen werden. Das vorhandene Coax-Ka-

bel zum Maschinencontroller und zur nachfolgenden Maschine wird entfernt.

– Das von der vorhergehenden Station kommende Coax-Kabel muss ebenfalls komplett aus

dem Ständer zurückgezogen werden.

– Die beiden neuen TP-Netzwerkkabel (L =15 m) werden in den Ständer der Station eingezogen

und je am Stationsrechner und am MC angeschlossen, wie unten beschrieben.

COM (Touch Screen)

LAN 1

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine

123

– Alle TP-Netzwerkkabel (SR und MC) werden sternförmig bis zum Switch verlegt und am

Switch angeschlossen (siehe Abb. 1.10 - 4).

– Die Coax-Kabel der noch nicht auf TP umgestellten Maschinen bzw. des nicht umgestellten

MC müssen in Hintereinanderschaltung mit einander verbunden werden (siehe Abb. 1.10 - 2

bzw. Abb. 1.10 - 3) und das Kabelende mittels T-Stück und Abschlusswiderstand am Medien-

konverter angeschlossen werden.

– Der Medienkonverter wird mit dem TP-Netzwerkkabel

am Switch angeschlossen.

– Der SWITCH wird mit einem weiteren TP-Netzwerkkabel mit dem Linienrechner LINUX bzw.

dem entsprechenden Rechner des SIPLACE Pro Programmiersystems verbunden -> siehe

Abb. 1.5 - 2 bzw. Abb. 1.5 - 4).

1.23.6.2 Ablauf: Austausch und Anschluss der Netzwerkkabel

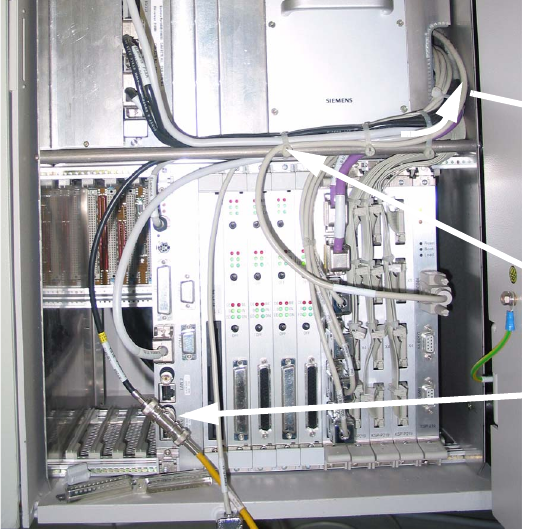

Abb. 1.23 - 2 Coax-Netzwerkkabel vom MC entfernen

 Entfernen Sie die Abdeckung auf dem unteren Kabelschacht (siehe Abb. 1.23 - 6), in dem das

Coax-Netzwerkkabel verlegt ist.

 Ziehen Sie den Steuereinschub maximal heraus.

 Ziehen Sie das Coax-Netzwerkkabel vom MC ab.

 Lösen Sie VORSICHTIG alle Kabelbinder entlang des Netzwerkkabels an der Frontseite des

Einschubs und im Maschinenständer-Inneraum.

 Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen

Kabelbinder

Coax-Kabel LAN 1

Kabelbaum
