SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine 124 und aus dem Kabelsch acht heraus. 1 Abb. 1.23 - 3 TP-Netzwerkkabel von oben …
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine
123
– Alle TP-Netzwerkkabel (SR und MC) werden sternförmig bis zum Switch verlegt und am
Switch angeschlossen (siehe Abb. 1.10 - 4).
– Die Coax-Kabel der noch nicht auf TP umgestellten Maschinen bzw. des nicht umgestellten
MC müssen in Hintereinanderschaltung mit einander verbunden werden (siehe Abb. 1.10 - 2
bzw. Abb. 1.10 - 3) und das Kabelende mittels T-Stück und Abschlusswiderstand am Medien-
konverter angeschlossen werden.
– Der Medienkonverter wird mit dem TP-Netzwerkkabel
am Switch angeschlossen.
– Der SWITCH wird mit einem weiteren TP-Netzwerkkabel mit dem Linienrechner LINUX bzw.
dem entsprechenden Rechner des SIPLACE Pro Programmiersystems verbunden -> siehe
Abb. 1.5 - 2 bzw. Abb. 1.5 - 4).
1.23.6.2 Ablauf: Austausch und Anschluss der Netzwerkkabel
1
Abb. 1.23 - 2 Coax-Netzwerkkabel vom MC entfernen
Entfernen Sie die Abdeckung auf dem unteren Kabelschacht (siehe Abb. 1.23 - 6), in dem das
Coax-Netzwerkkabel verlegt ist.
Ziehen Sie den Steuereinschub maximal heraus.
Ziehen Sie das Coax-Netzwerkkabel vom MC ab.
Lösen Sie VORSICHTIG alle Kabelbinder entlang des Netzwerkkabels an der Frontseite des
Einschubs und im Maschinenständer-Inneraum.
Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen
Kabelbinder
Coax-Kabel LAN 1
Kabelbaum
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine
124
und aus dem Kabelschacht heraus.
1

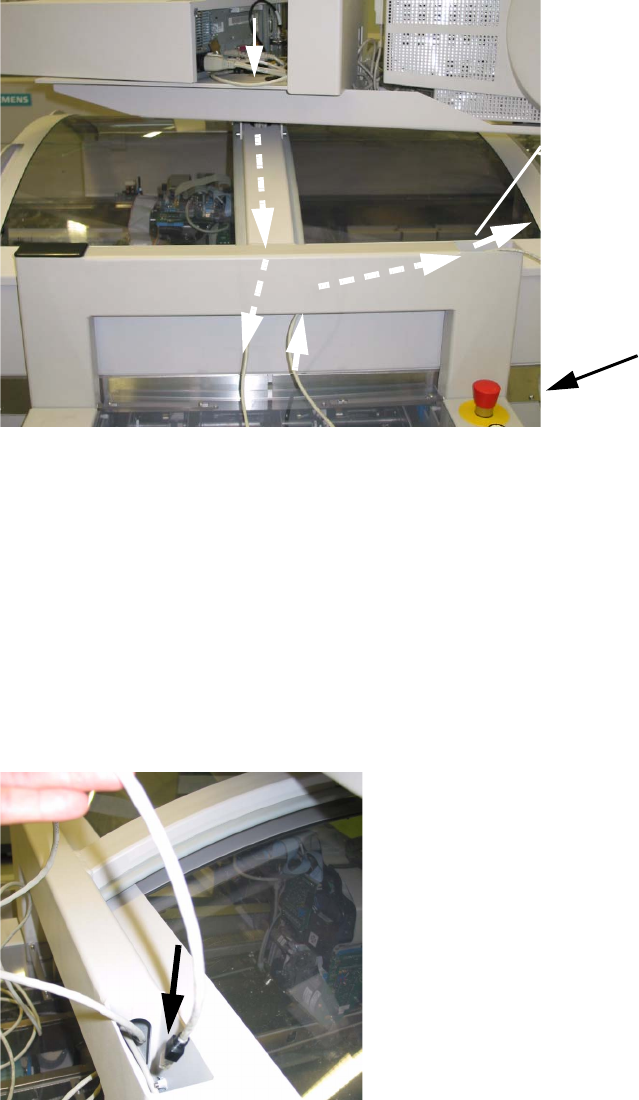

Abb. 1.23 - 3 TP-Netzwerkkabel von oben einfädeln
Entfernen Sie oberhalb des MC die Abdeckung auf dem Holm des Maschinenständers.
Schieben Sie den neuen Rechner ggf. etwas nach hinten. Fädeln Sie das Twisted Pair Kabel
von oben nach unten in den Durchbruch und weiter durch die Holme ein, wie oben dargestellt.
Falls sich das Kabel nicht gut einschieben lässt, liegt dies an den Kabelbindern die am
Kabelbaum im Holm vorhandenen sind oder an einem verdrillten Kabelstrang.
Erfahrungsgemäß lässt sich in dieser Situation das TP-Kabel besser einschieben, wenn der
PC-Träger abgebaut wird. Wenn hier Kabelbinder vorhanden sind, lässt sich das vorhandene
Coax-Kabel nicht aus dem Holm herausziehen und muss in der Maschine verbleiben.
1
Abb. 1.23 - 4 TP-Netzwerkkabel im senkrechten Holm nach unten führen
Führen Sie das Netzwerkkabel durch den senkrechten Holm nach unten und von dort zurück
in den Maschinenständer-Innrenraum, bis in den Einschubbereich, wie unten dargestellt.
Abdeckkappe entfernt
MC
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine
125
1
Abb. 1.23 - 5 Twistet Pair Kabel im Maschinenständer-Innenraum verlegen
Legen Sie das TP-Netzwerkkabel im Maschinenständer an dem vorhandenen Kabelbaum an.
Führen Sie es weiter hinter der senkrechten Strebe hindurch nach vorne zum unteren
Kabelkanal (siehe Abb. 1.23 - 6) und schieben Sie es nach vorne durch.
Achten Sie darauf, dass das Kabel nirgends geknickt ist und nicht in den Einschubbereich ragt.
Befestigen Sie es mittels Kabelbindern.
1
Abb. 1.23 - 6 TP-Netzwerkkabel im unteren Kabelkanal verlegen
Kabelbinder
Unterster Kabelkanal
Twisted Pair-Kabel
Coax-Kabel
entfernen
(bis zum Switch
verlegen)
