SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.20 Umstellung der HS-60-Maschine

1.20.6.2 Ablauf: Austausch und Anschluss der Netzwerkkabel

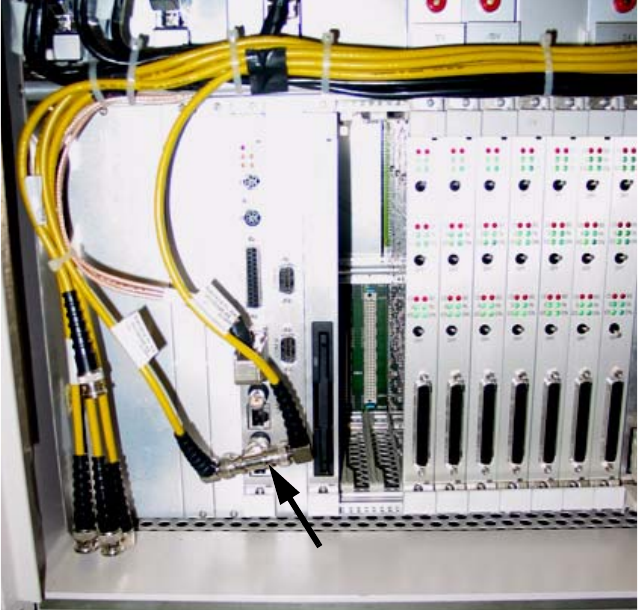

Abb. 1.20 - 1 Coax-Netzwerkkabel vom MC entfernen

 Ziehen Sie den Steuereinschub maximal heraus.

 Ziehen Sie das Coax-Netzwerkkabel vom MC ab.

 Lösen Sie VORSICHTIG alle Kabelbinder entlang der COAX Netzwerkkabel an der Frontseite

des Steuereinschubs und im Einschubbereich.

 Befestigen Sie eines der TP-Netzwerkkabel (L=15 m) aus dem Nachrüstsatz am Coax-

Netzwerkkabel, das vom MC zum Stationsrechner führt.

Coax-Kabel LAN 1

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.20 Umstellung der HS-60-Maschine

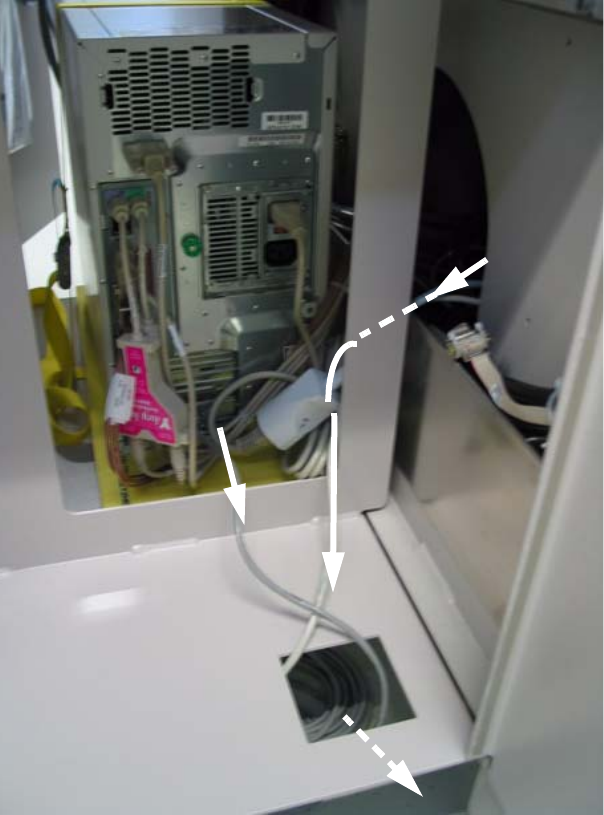

Abb. 1.20 - 2 TP-Netzwerkkabel des MC und des Stationsrechners verlegen

 Ziehen Sie das TP-Netzwerkkabel mit Hilfe des zu entfernenden Coax-Netzwerkkabels

vorsichtig vom Einschubbereich her durch den Maschinenständer-Innenraum bis zum

Stationsrechner durch.

 Führen Sie es im Durchbruch der Bodenplatte nach unten heraus (siehe Abb. 1.20 - 2).

 Entfernen Sie die vorhandenen COAX-Kabel. Falls jedoch nur diese Maschine auf Twisted

Pair umgestellt wird, werden die Enden der COAX-Kabel der vorhergehenden und

nachfolgenden Maschine außerhalb der Maschine miteinander verbunden.

 Führen Sie das 2. TP-Netzwerkkabel (L= 15 m) aus dem Nachrüstsatz durch den Durchbruch

in der Bodenplatte (nächst dem Stationsrechner) nach unten heraus.

TP-Kabel, vom

MC kommend

TP-Kabel,

vom

Zum Switch

SR kommend

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.20 Umstellung der HS-60-Maschine

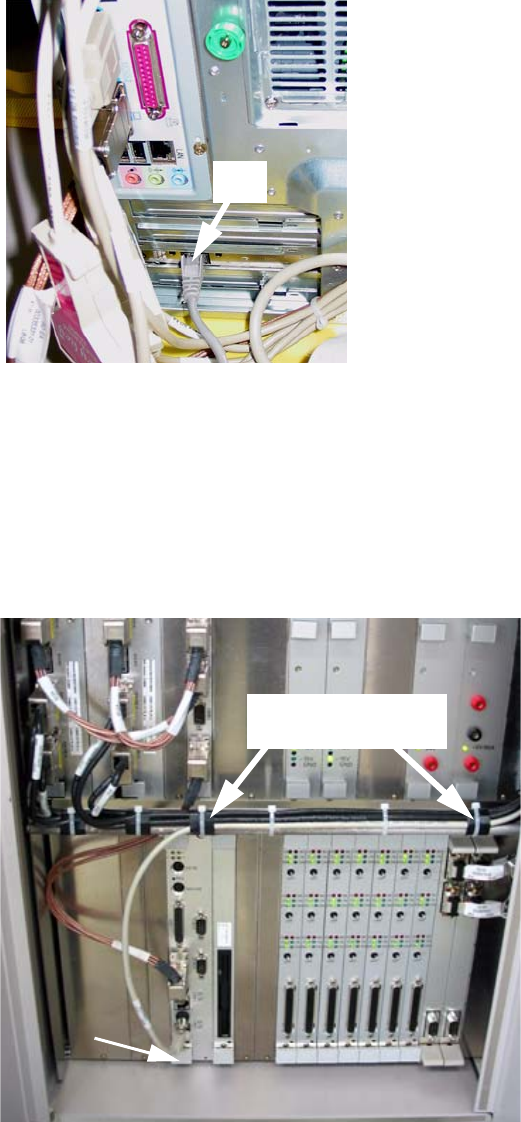

Abb. 1.20 - 3 Rechner P 300: Anschluss des TP-Netzwerkkabels (Netzwerkkarte), LAN 1

 Schließen Sie das TP-Netzwerkkabel an die Netzwerkkarte LAN 1 des Stationsrechners an

(siehe Abb. oben). Sichern Sie das Kabel mit Kabelbindern, so dass die Steckverbindung

zugentlastet ist.

 Stecken Sie das andere TP-Netzwerkkabel (L= 15 m) am LAN 1-Stecker des MC an, wie unten

dargestellt.

Abb. 1.20 - 4 Steuereinschub: TP-Kabel an der Frontseite befestigen und am MC (LAN 1) anschließen

 Legen Sie das TP-Netzwerkkabel an der Frontseite am vorhandenen Kabelbaum an, legen Sie

an den Kabelbiegungen wieder die Schutzfolie unter und befestigen Sie das Kabel so mit den

LAN 1

Kabelbinder +

Schutzfolie
