SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen 136 Æ Führen Sie das Netzwerkkabel durch den senkrechten Holm nach unten…
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen
135
Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen
und aus dem Kabelschacht heraus.
1
Abb. 1.24 - 3 TP-Netzwerkkabel von oben einfädeln
Entfernen Sie oberhalb des MC die Abdeckung auf dem Holm des Maschinenständers
Schieben Sie den neuen Rechner ggf. etwas nach hinten. Fädeln Sie das Twisted Pair Kabel
von oben nach unten in den Durchbruch und weiter durch die Holme ein, wie oben dargestellt.
Falls sich das Kabel nicht gut einschieben lässt, liegt dies an den Kabelbindern die am
Kabelbaum im Holm vorhandenen sind oder an einem verdrillten Kabelstrang.
Erfahrungsgemäß lässt sich in dieser Situation das TP-Kabel besser einschieben, wenn der
PC-Träger abgebaut wird. Wenn hier Kabelbinder vorhanden sind, lässt sich das vorhandene
Coax-Kabel nicht aus dem Holm herausziehen und muss in der Maschine verbleiben.
1
Abb. 1.24 - 4 TP-Netzwerkkabel im senkrechten Holm nach unten führen
Abdeckkappe entfernt
MC
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen
136
Æ Führen Sie das Netzwerkkabel durch den senkrechten Holm nach unten und von dort zurück
in den Maschinenständer-Innrenraum, bis in den Einschubbereich, wie nachfolgend darge-
stellt.
1
Abb. 1.24 - 5 Twistet Pair Kabel im Maschinenständer-Innenraum verlegen
Legen Sie das TP-Netzwerkkabel im Maschinenständer an dem vorhandenen Kabelbaum an.
Führen Sie es weiter hinter der senkrechten Strebe hindurch nach vorne zum unteren
Kabelkanal (siehe Abb. 1.24 - 6) und schieben Sie es nach vorne durch.
Achten Sie darauf, dass das Kabel nirgends geknickt ist und nicht in den Einschubbereich ragt.
Befestigen Sie es mittels Kabelbindern.
Kabelbinder
Unterster Kabelkanal
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.24 Umstellung der F5 HM und S-23-Maschinen
137
1
Abb. 1.24 - 6 TP-Netzwerkkabel im unteren Kabelkanal verlegen
Achten Sie darauf, dass der Rechner auf dem PC-Träger zuerst noch etwas nach hinten
geschoben ist, so dass man gut an die Anschlüsse herankommt. Ziehen Sie in dieser Situation
das TP-Netzwerkkabel nur so weit nach unten nach, dass am oberen Ende noch ausreichend
Kabellänge für den zugentlasteten Anschluss am Rechner besteht.
Schließen Sie das obere Ende des TP-Netzwerkkabels an der Netzwerkkarte des
Stationsrechners an (siehe Abb. 1.24 - 1).
Befestigen Sie das TP-Netzwerkkabel im oberen Bereich zugentlastet mit einem Kabelbinder,
z. B. am nach unten führenden Kabelstrang.
Schieben Sie den Rechner in die endgültige Position.
Setzen Sie am Holmende die schwarze Abdeckkappe wieder ein.

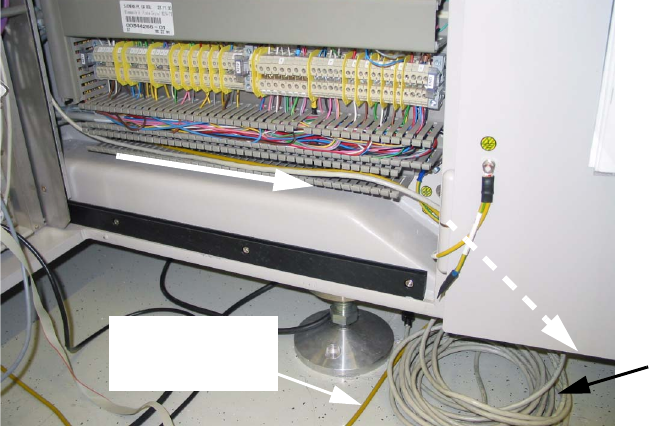

Twisted Pair-Kabel
Coax-Kabel
entfernen
(bis zum Switch
verlegen)
