SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen 150 1 Abb. 1.25 - 8 S teckverbi ndung des Fl achbandkabels abbaue…
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
149
Achten Sie darauf, dass der Rechner auf dem PC-Träger zuerst noch etwas nach hinten
geschoben ist, so dass man gut an die Anschlüsse herankommt. Ziehen Sie in dieser Situation
das TP-Netzwerkkabel nur so weit nach unten nach, dass am oberen Ende noch ausreichend
Kabellänge für den zugentlasteten Anschluss am Rechner besteht.
Schließen Sie das obere Ende des TP-Netzwerkkabels an der Netzwerkkarte des
Stationsrechners an (siehe Abb. 1.25 - 1).
Befestigen Sie das TP-Netzwerkkabel im oberen Bereich zugentlastet mit einem Kabelbinder,
z. B. am nach unten führenden Kabelstrang.
Schieben Sie den Rechner in die endgültige Position.
Setzen Sie am Holmende die schwarze Abdeckkappe wieder ein (siehe Abb. 1.25 - 3).
Es folgt nun der Einbau des TP-Transceivers im Steuereinschub.
1

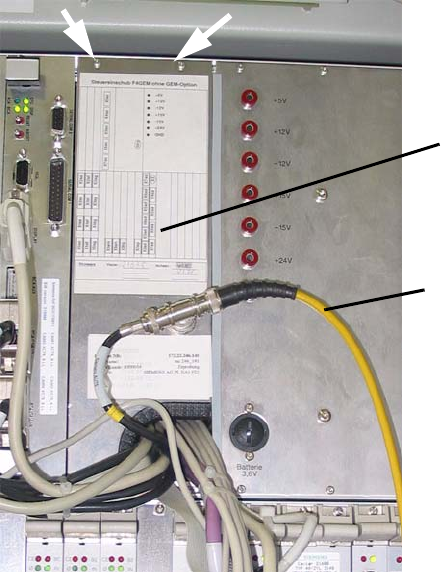

Abb. 1.25 - 7 Steuereinschub: Frontplatte des Coax-Transceivers abbauen
Lösen Sie die Befestigung der Frontplatte (3 Kreuzschlitzschrauben).
1
Coax-Kabel (bereits entfernt)
Frontplatte (Coax-Transceiver)
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
150
1

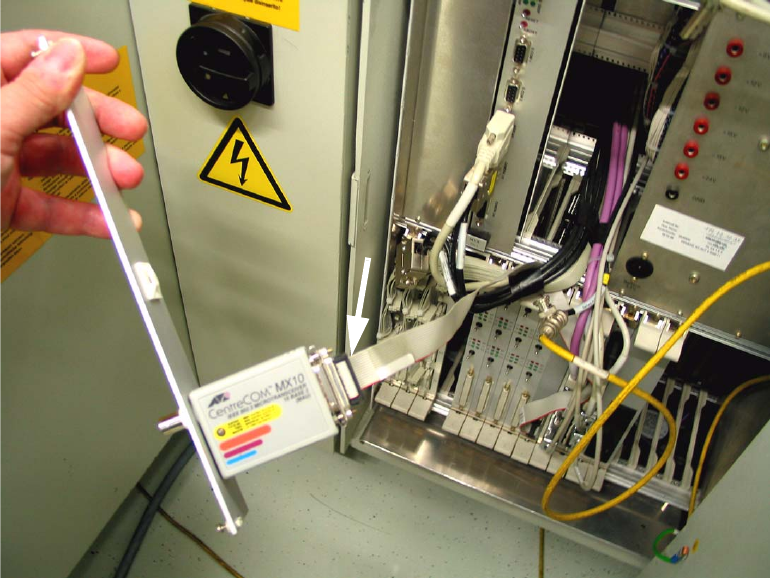

Abb. 1.25 - 8 Steckverbindung des Flachbandkabels abbauen
Lösen Sie die Steckverbindung des Flachbandkabels (2 Schrauben lösen).
Die Frontplatte mit dem Coax-Transceiver wird nicht mehr benötigt.
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
151
1

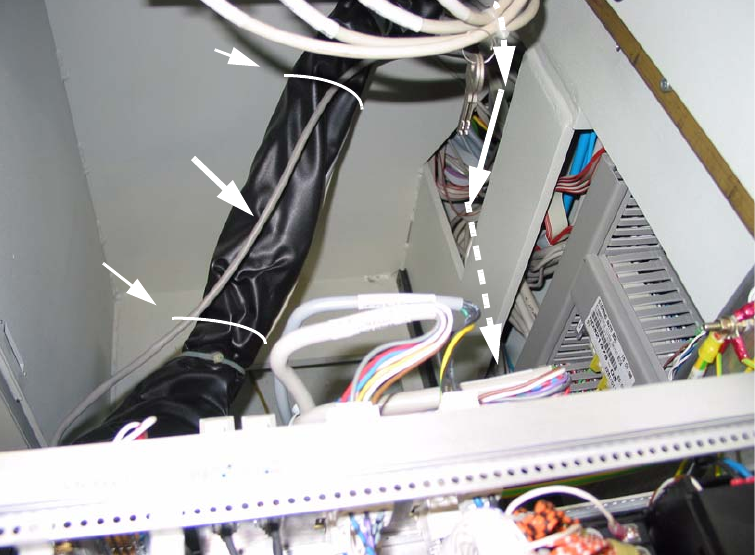

Abb. 1.25 - 9 Sicht von oben: TP-Netzwerkkabel hinter dem MC im Maschinenständer-Innenraum verlegen
Nehmen Sie den TP-Netzwerkkabel (1,5 m) aus dem Nachrüstsatz und verlegen Sie es im
Maschinenständer-Innenraum entlang des vorhandenen Kabelbaums (hinter dem
Steuereinschub) und weiter am vorhandenen Kabelbaum im Bereich rechts oben, wie oben
dargestellt.
Fädeln Sie das TP-Netzwerkkabel hinter der senkrechten Strebe ein und verlegen Sie es
weiter im untersten Kabelkanal, parallel zum TP-Kabel, das vom Stationsrechner kommt.
Ziehen Sie beide TP-Netzwerkkabel durch die Öffnung im Maschinenständer nach unten
heraus (siehe Abb. 1.25 - 6).
TP-Netzwerkkabel
Kabelbinder
Kabelbinder
