SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.5 SIPLACE Pro 2.0 / 2.1 Konfiguration 31 1 Abb. 1.5 - 3 S tandard-Konfiguration, logische Anordnung 1 Abb. 1.5 - 4 …
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.5 SIPLACE Pro 2.0 / 2.1 Konfiguration
30
1.5.4 Beispiel: Standard-Konfiguration
Bei dieser Konfiguration sind die Aufgaben auf MEHRERE Rechner verteilt. 1
Nachdem die Clients (Office Desktops und Line Control Computer) und der SIPLACE Pro Server
in das Netzwerk integriert sind, werden die Komponenten der SIPLACE Pro Software, ggf. auch
Zusatzsoftware (3rd Party) auf die verschiedenen Computer verteilt, wie nebenstehend darge-
stellt. Dadurch kann das Programmiersystem SIPLACE Pro optimal an die Kundenbedürfnisse
angepasst werden. 1
Mit dieser Konfiguration können mehr als 10 Netzwerkverbindungen und somit MEHR als 7 Ma-
schinen versorgt werden. 1
1
Für den Einsatz der Fernwartung (Option) wird durch die Siemens SMD Serviceabteilung ein Sie-
mens Server in das Kunden-Netzwerk integriert, das die Sicherheitsanforderungen erfüllen muss
(siehe auch Abschn. 1.4.9). Die Verantwortung für diese Sicherheit liegt beim Kunden bzw. Be-
treiber. Die Integrationskosten für den Server gehen zu Lasten des Kunden. 1
1
1
1
1
1
1
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.5 SIPLACE Pro 2.0 / 2.1 Konfiguration
31
1

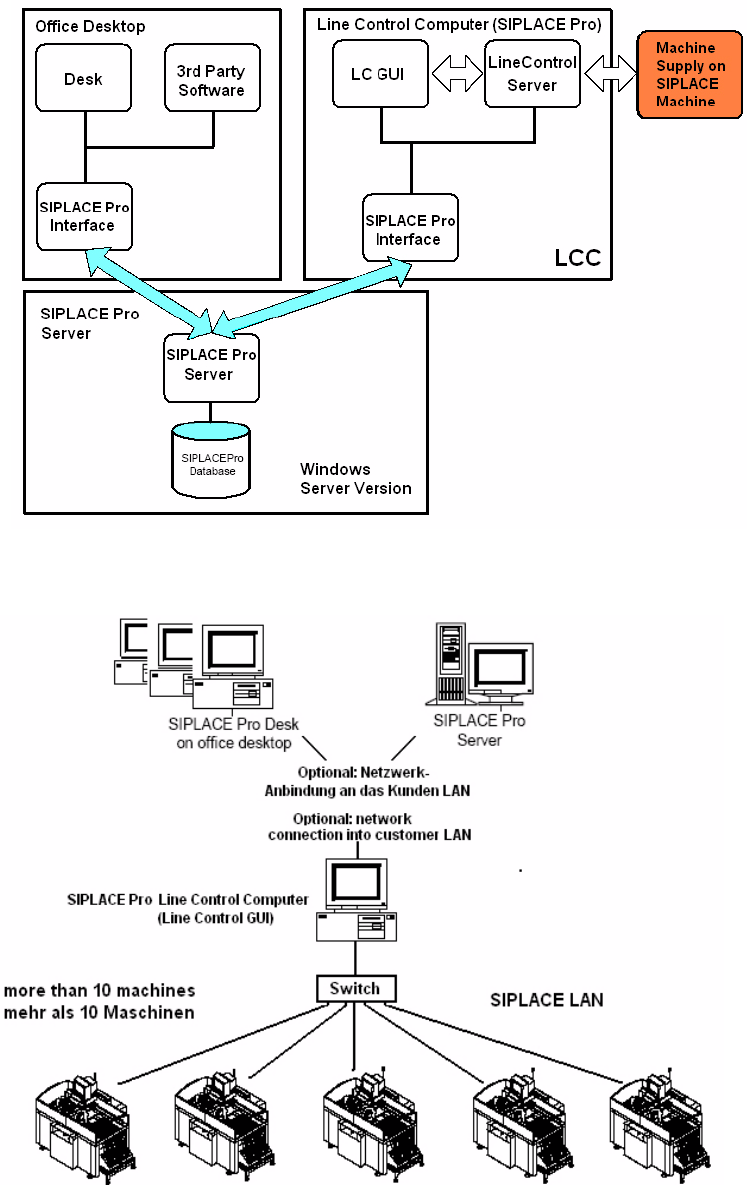

Abb. 1.5 - 3 Standard-Konfiguration, logische Anordnung
1
Abb. 1.5 - 4 Standard-Konfiguration, physikalische Anordnung
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.6 Überblick: Einsatz SIPLACE Pro / Linienrechner
32
1.6 Überblick: Einsatz SIPLACE Pro / Linienrechner
1.6.1 Erster Überblick: SIPLACE Pro / LR und unterstützte Maschinentypen
1
Abb. 1.6 - 1 Erster Überblick: SIPLACE Pro 2.0 / LR und unterstützte Maschinentypen
1.6.2 Ausblick und Strategie
Mit Abkündigung der Maschinen-Generation 80 S-15, 80 F/F3 und 80 G2 im Jahr 2010 und dem
Ende der Wartung empfehlen wir, bis spätestens 2006 die Plattform 1-und 2 Maschinen mit
SIPLACE Pro ab V 2.0 zu betreiben. 1
Mit dem Programmiersystem SIPLACE Pro 2.0 / 2.1 steht Ihnen ein vollständiger Ersatz des
Linienrechners zur Verfügung. 1
Kunden mit reinen S-20/F4/F 4/6 (F5) -Linien OHNE 80 S-15, F/F3, G können auf SIPLACE Pro
umsteigen. Maschinen wie S-23, S-25 HM / S-27 HM, F5 HM oder HS-50, HS-50+, HS-60 sollten
jedoch schnellstmöglich auf die Datenversorgung durch SIPLACE Pro umgestellt werden. 1
Für die 80 S-15, F/F3 und G-Maschinen (Plattform 0-Maschinen) bleibt der Linienrechner die ein-
zige Möglichkeit, die Daten aufzubereiten und an die Linie zu senden (siehe Konfigurationsbei-
spiele im Abschn. 1.11.).
Um jedoch auch hier Ihre Programmierumgebung zu verbessern, können Sie den Linienrechner
SCO UNIX in 2 Schritten modernisieren: Umstellung des Betriebssystems auf LINUX (SuSE 9.0)
und Upgrade der Linienrechnersoftware auf 503.05 bzw. Update von 503.04 auf 503.05. 1
Mit der neuen LR SW V 503.04, die nur unter LINUX (SuSE 9.0) möglich ist, erhalten Sie neben
mehr Bedienerfreundlichkeit eine breitere Hardwareunterstützung (siehe Abschn. 1.4.6). Den
neuen Linienrechner (Rechner-Hardware) können Sie später auch für SIPLACE Pro 2.0 / 2.1 ver-
wenden, da er die Mindestanforderungen hierfür erfüllt (detaillierte Angaben siehe Abschn.
1.8.1). 1
Der Linienrechner wird Mitte 2005 abgekündigt und kann dann nicht mehr als Neuprodukt bestellt
werden. Upgrades im Zusammenhang mit Hardwareänderungen und / oder Softwarebereinigun-
gen für das Betriebssystem des LR (LINUX) sind jedoch für einen weiteren Zeitraum erhältlich. 1
Zwischen dem Linienrechner und SIPLACE Pro kann mit dem Software-Paket SAMBA ein Daten-
austausch erfolgen. Dies ist z. B. notwendig, wenn in eine Linie mit Plattform 0-Maschinen eine
Plattform 2: Plattform 2: Plattform 1 Plattform 0:
HF3, HF HS-60 bis S-25 HM F5 HM bis S-20
F3, S-15, G
SIPLACE Pro 2.0
möglich ->
JA JA JA
NEIN
Linienrechner
möglich ->
NEIN
JA JA JA
