SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
146
1.25.7.2 Ablauf: Austausch und Anschluss der Netzwerkkabel, Einbau TP-Transceiver
1
Abb. 1.25 - 2 Coax-Netzwerkkabel vom Coax Transceiver (Steuereinschub) entfernen
Entfernen Sie die Abdeckung auf dem untersten Kabelschacht (siehe Abb. 1.25 - 6).
Ziehen Sie den Steuereinschub maximal heraus.
Ziehen Sie das Coax-Netzwerkkabel vom der Frontplatte des vorhandenen Transceivers ab
(siehe Pfeil oben).
Lösen Sie VORSICHTIG alle Kabelbinder entlang des Netzwerkkabels an der Frontseite des
Einschubs und im Maschinenständer-Inneraum.
Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen
und aus dem Kabelschacht heraus.
Auszutauschende
Baugruppe
Coax-Kabel
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
147
1

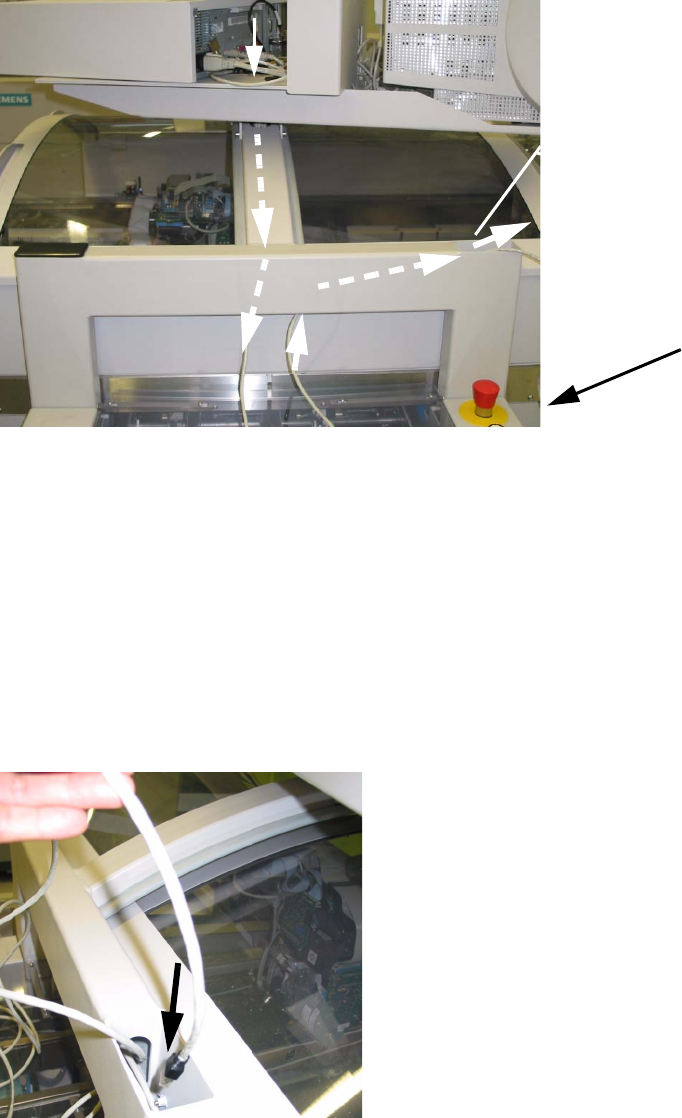

Abb. 1.25 - 3 TP-Netzwerkkabel von oben einfädeln
Entfernen Sie oberhalb des MC die Abdeckung auf dem Holm des Maschinenständers
Schieben Sie den neuen Rechner ggf. etwas nach hinten. Fädeln Sie das Twisted Pair Kabel
von oben nach unten in den Durchbruch und weiter durch die Holme ein, wie oben dargestellt.
Falls sich das Kabel nicht gut einschieben lässt, liegt dies an den Kabelbindern die am
Kabelbaum im Holm vorhandenen sind oder an einem verdrillten Kabelstrang.
Erfahrungsgemäß lässt sich in dieser Situation das TP-Kabel besser einschieben, wenn der
PC-Träger abgebaut wird. Wenn hier Kabelbinder vorhanden sind, lässt sich das vorhandene
Coax-Kabel nicht aus dem Holm herausziehen und muss in der Maschine verbleiben.
1
Abb. 1.25 - 4 TP-Netzwerkkabel im senkrechten Holm nach unten führen
Führen Sie das Netzwerkkabel durch den senkrechten Holm nach unten und von dort zurück
in den Maschinenständer-Innrenraum, bis in den Einschubbereich, wie unten dargestellt.
Abdeckkappe entfernt
MC
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
148
1

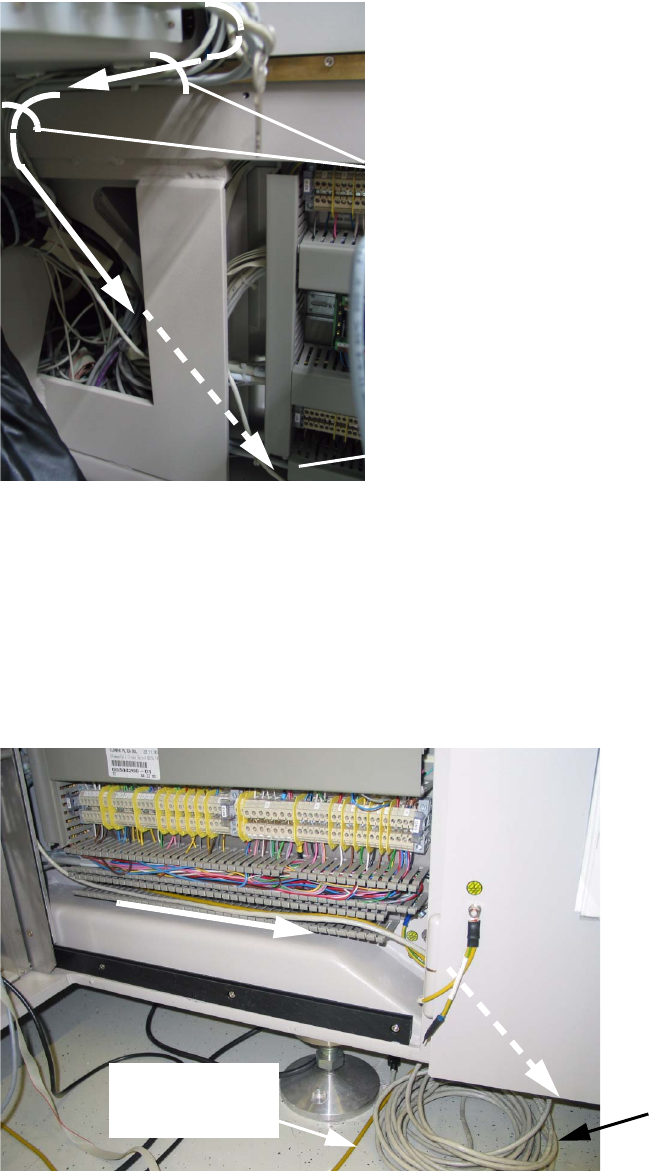

Abb. 1.25 - 5 Twistet Pair Kabel im Maschinenständer-Innenraum verlegen
Legen Sie das TP-Netzwerkkabel im Maschinenständer an dem vorhandenen Kabelbaum an.
Führen Sie es weiter hinter der senkrechten Strebe hindurch nach vorne zum unteren
Kabelkanal (siehe Abb. 1.25 - 6) und schieben Sie es nach vorne durch.
Achten Sie darauf, dass das Kabel nirgends geknickt ist und nicht in den Einschubbereich ragt.
Befestigen Sie es mittels Kabelbindern.
1
Abb. 1.25 - 6 TP-Netzwerkkabel im unteren Kabelkanal verlegen
Kabelbinder
Unterster Kabelkanal
Twisted Pair-Kabel
Coax-Kabel
entfernen
(bis zum Switch
verlegen)
