SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine 126 Achten Sie darauf, dass der Rechner zuerst noch etwas nach hinten geschobe…
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine
125
1

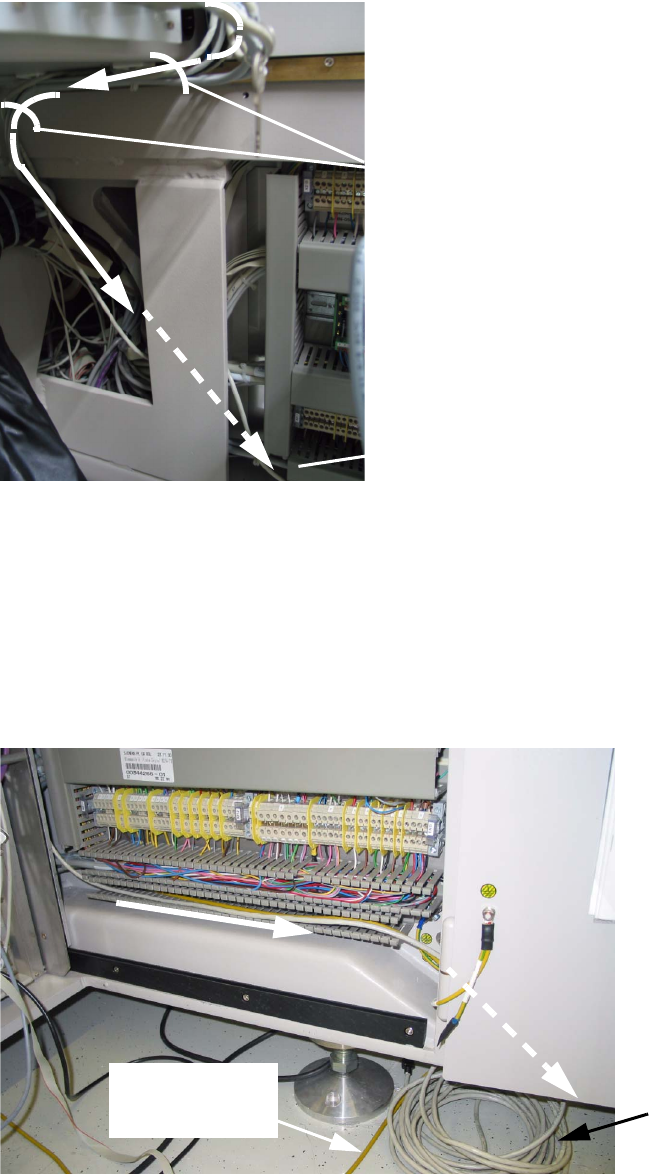

Abb. 1.23 - 5 Twistet Pair Kabel im Maschinenständer-Innenraum verlegen
Legen Sie das TP-Netzwerkkabel im Maschinenständer an dem vorhandenen Kabelbaum an.
Führen Sie es weiter hinter der senkrechten Strebe hindurch nach vorne zum unteren
Kabelkanal (siehe Abb. 1.23 - 6) und schieben Sie es nach vorne durch.
Achten Sie darauf, dass das Kabel nirgends geknickt ist und nicht in den Einschubbereich ragt.
Befestigen Sie es mittels Kabelbindern.
1
Abb. 1.23 - 6 TP-Netzwerkkabel im unteren Kabelkanal verlegen
Kabelbinder
Unterster Kabelkanal
Twisted Pair-Kabel
Coax-Kabel
entfernen
(bis zum Switch
verlegen)
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine
126
Achten Sie darauf, dass der Rechner zuerst noch etwas nach hinten geschoben ist, so dass
man gut an die Anschlüsse herankommt. Ziehen Sie in dieser Situation das TP-Netzwerkkabel
nur so weit nach unten nach, dass am oberen Ende noch ausreichend Kabellänge für den
zugentlasteten Anschluss am Rechner besteht.
Schließen Sie das obere Ende des TP-Netzwerkkabels an der Netzwerkkarte des
Stationsrechners an (siehe Abb. 1.23 - 1).
Befestigen Sie das TP-Netzwerkkabel im oberen Bereich zugentlastet mit einem Kabelbinder,
z. B. am nach unten führenden Kabelstrang.
Schieben Sie den Rechner in die endgültige Position.
Setzen Sie am Holmende die schwarze Abdeckkappe wieder ein (siehe Abb. oben).
1
Abb. 1.23 - 7 TP-Netzwerkkabel am MC anschließen und verlegen
1
Stecken Sie das 2. Twisted-Pair Kabel (L=15 m) aus dem Nachrüstsatz am MC an LAN 1 an
und führen Sie es rechts durch die Öffnung und nach hinten in den Einschubbereich.
Zum Switch
Twisted Pair: LAN 1
am vorh. Kabelbaum
Im Innenraum seitlich
anlegen
Schutzfolie +
Kabelbinder
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine
127
Legen Sie das TP-Netzwerkkabel am Kabelbaum des Steuereinschubs an. Legen Sie an den
Kabelbiegungen wieder die Schutzfolie unter und befestigen Sie das Kabel so mit den mit den
Kabelbindern, dass die Steckverbindung zugentlastet ist (siehe Abb. 1.23 - 7).
Schieben Sie das Kabel analog zur oben beschriebenen Verlegung in den unteren Kabelkanal
ein.
Befestigen Sie beide TP-Netzwerkkabel im Einschubbereich mit Kabelbindern am
vorhandenen Kabelbaum (siehe auch Abb. 1.23 - 5).
Ziehen Sie beide Netzwerkkabel durch die Öffnung im Maschinenständer nach unten heraus
(siehe Abb. 1.23 - 6).
Achten Sie auf die Kabel, schieben Sie den Steuereinschub wieder vollständig ein.
Legen Sie nun beide Twisted-Pair Kabel richtig in den untersten Kabelkanal ein.
Ziehen Sie die Kabel entsprechend nach außen nach und klippsen Sie die Abdeckung auf den
Kabelkanal.
1.23.6.3 Switch u. ggf. Medienkonverter aufstellen, anschließen (Spannung u. TP-Kabel)
Verwenden Sie den Switch aus dem Nachrüstsatz SIPLACE Line Utility Box (siehe Abschn.
1.17.4.4) und stellen Sie ihn in der Nähe des SIPLACE Pro Servers auf, da er eine 110/220 V~
Spannungsversorgung benötigt.
Falls auch ein Medienkonverter benötigt wird (siehe Nachrüstsatz "SIPLACE Line Utility
Konverter + Kabel", im Abschn. 1.17.4.5), so stellen Sie diesen neben dem Switch auf.
Der Medienkonverter benötigt ebenfalls eine 110/220 V~ Spannungsversorgung.
1
Abb. 1.23 - 8 Beispiel: Twisted-Pair Kabel am Switch anschließen
Verlegen Sie beide TP-Netzwerkkabel auf dem Fußboden in einer Kabelschutzleiste bis zum
vom
vom LR oder
Kontroll LEDs
SIPLACE Pro Rechner
LED Power ON
SR
vom
MC
