SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
144
Schalten Sie die Maschine aus und trennen Sie die Maschine von der Energieversorgung
(siehe Abschn. 1.18).
Lösen Sie danach alle Steckverbindungen auf der Rückseite des auszubauenden Rechners
und nehmen Sie den Rechner vom PC-Träger herunter.
1

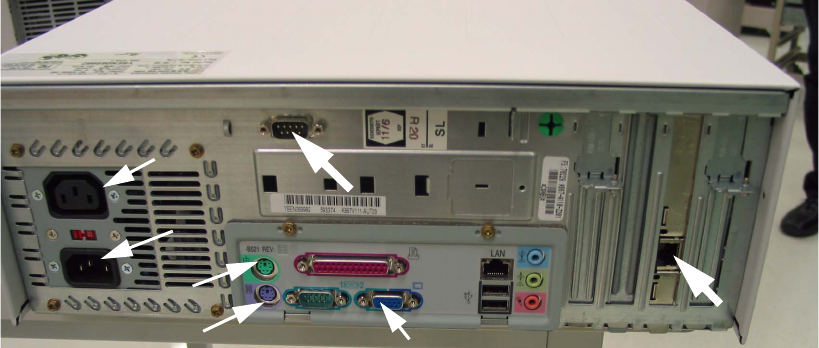

Abb. 1.25 - 1 Rückseite des neuen Rechners N 300: Anschluss Twisted Pair
Setzen Sie den neuen Rechner N 300 auf den PC-Träger (PC-Träger 3) und schließen Sie alle
Kabel - mit Ausnahme des Coax-Kabels - wieder an.
1.25.7 Umstellung des Netzwerks auf Twisted Pair
Die Umstellung auf RJ45 (Twisted Pair) erfolgt in Verbindung mit dem Einbau des Stationsrech-
ners N 300. 1
– Bei Umstellung auf ein reines Twisted Pair Netzwerk benötigen Sie nur den Switch.
– Falls noch nicht alle Maschinen der Line auf das Twisted Pair-Netzwerk umgestellt werden, be-
nötigen Sie zusätzlich zum Switch den Ethernet Medienkonverter, der im Nachrüstsatz
(Art.-
Nr.: 00370750 ->
siehe Abschn. 1.17.4.5) enthalten ist.
– Diese Kombination benötigen Sie auch für den schnellen Austausch des Stationsrechners,
wenn der MC noch nicht auf das TP-Netzwerk umgestellt wird (siehe Abb. 1.10 - 3).
– An diesen Maschinen ist ein MC Typ M44 vorhanden. Deshalb wird der Transceiver im Steu-
ereinschub gegen den TP-Transceiver (Nachrüstsatz Art.-Nr. 00375297) getauscht.
In diesem Fall wird jedoch empfohlen, auch gleich das TP-Netzwerkkabel zum MC im Maschi-
nenständer zu verlegen.
COM (Touch Screen)
TP
LAN 1
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
145
1.25.7.1 Kurzform: Auszuführende Schritte:
– Durch den Turm muss ein TP-Netzwerkkabel eingezogen werden. Das vorhandene Coax-Ka-
bel zum Maschinencontroller und zur nachfolgenden Maschine wird entfernt.
– Das von der vorhergehenden Station kommende Kabel müssen ebenfalls komplett aus dem
Ständer zurückgezogen werden.
– Im Steuereinschub wird anstelle des vorhandenen Transceivers der TP-Transceiver einge-
baut. Dabei wird das TP-Netzwerkkabel angeschlossen, am vorhandenen Kabelbaum im Ein-
schubbereich befestigt und im untersten Kabelkanal nach außen geführt.
– Das TP-Netzwerkkabel (L =15 m) des Stationsrechners wird in den Ständer der Station einge-
zogen, im untersten Kabelkanal nach außen geführt und am Stationsrechner angeschlossen,
wie unten beschrieben.
– Alle TP-Netzwerkkabel (SR und TP-Transceiver) werden sternförmig bis zum Switch verlegt
und am Switch angeschlossen (siehe Abb. 1.10 - 4).
– Die Coax-Kabel der noch nicht auf TP umgestellten Maschinen bzw. des nicht umgestellten
MC müssen in Hintereinanderschaltung mit einander verbunden werden (siehe Abb. 1.10 - 2
bzw. Abb. 1.10 - 3) und das Kabelende mittels T-Stück und Abschlusswiderstand am Medien-
konverter angeschlossen werden.
– Der Medienkonverter wird mit dem TP-Netzwerkkabel
am Switch angeschlossen.
– Der SWITCH wird mit einem weiteren TP-Netzwerkkabel mit dem Linienrechner LINUX bzw.
dem entsprechenden Rechner des SIPLACE Pro Programmiersystems verbunden -> siehe
Abb. 1.5 - 2 bzw. Abb. 1.5 - 4).
1
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.25 Umstellung der S-20, F4, F4/6 und F5-Maschinen
146
1.25.7.2 Ablauf: Austausch und Anschluss der Netzwerkkabel, Einbau TP-Transceiver
1

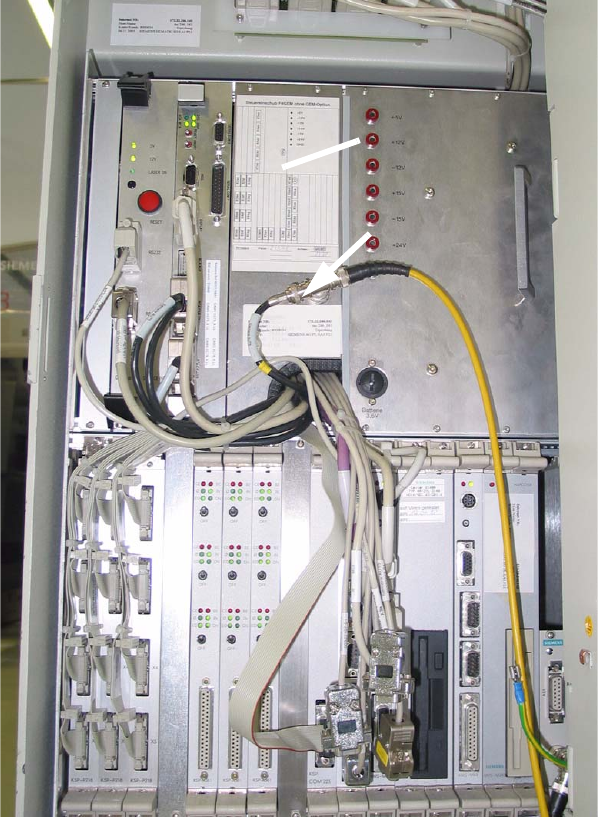

Abb. 1.25 - 2 Coax-Netzwerkkabel vom Coax Transceiver (Steuereinschub) entfernen
Entfernen Sie die Abdeckung auf dem untersten Kabelschacht (siehe Abb. 1.25 - 6).
Ziehen Sie den Steuereinschub maximal heraus.
Ziehen Sie das Coax-Netzwerkkabel vom der Frontplatte des vorhandenen Transceivers ab
(siehe Pfeil oben).
Lösen Sie VORSICHTIG alle Kabelbinder entlang des Netzwerkkabels an der Frontseite des
Einschubs und im Maschinenständer-Inneraum.
Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen
und aus dem Kabelschacht heraus.
Auszutauschende
Baugruppe
Coax-Kabel
