SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine 111 1 Abb. 1.22 - 1 Rückseite des neuen Rec hners N 300: Anschluss T wisted Pair…
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine
110
1.22.3 Werkseitige Vorinstallation des Stationsrechners
S-27 HM-Maschinen vor 10/2003 ist der neue Rechner Scenic N 300 (Desktop) noch nicht vor-
handen. Nur in diesen wenigen Fällen kann also die SW werkseitig installiert werden. 1
Wenn die umzurüstende Station zu einer Linie gehört, die auf SIPLACE Pro umgestellt wird, so
ist für die komplette werkseitige Vorinstallation ein Netzwerk mit SIPLACE Pro Anbindung erfor-
derlich. 1
Installieren Sie anhand der Installationsanleitung das Betriebssystem Windows XP
Professional auf neuem Rechner -> siehe Installationsanleitung
Erstellen Sie von der Betriebssystem-CD die 2 RMOS -Disketten.
Installieren Sie die Stationssoftware 505.xx -> siehe Installationsanleitung
Richten Sie den Touch-Screen ein (Auflösung -> siehe Abschn. 1.8).
Installieren Sie - im Zusammenhang mit SIPLACE Pro - den OIS Client (Registrierung).
1.22.4 Sicherung der Daten und Download Achsfirmware
Diese Arbeiten müssen immer vor dem Herunterfahren des auszutauschenden Rechners bzw.
vor der Installation des Betriebssystems Windows XP (wenn bereits ein Rechner N 300 vorhan-
den ist) ausgeführt werden. Die MA-Daten passen ungezippt auf eine Diskette. 1
Kopieren Sie dazu das Verzeichnis C:\SRDaten\SrcMA auf eine Diskette.
Stellen Sie danach sicher, dass die Daten auf der Diskette fehlerfrei vorhanden sind.
Diese Daten müssen Sie nach der Installation des Betriebssystems XP auf dem neuen
Rechner wieder einspielen.
Führen Sie bei vorliegender SW V 503.xx - noch vor dem Austausch des Rechners - im
SITEST den Achsfirmwaredownload aus.
1.22.5 Austausch der Rechner-Hardware: Einbau des Scenic N 300
An S-27 HM muss der Rechner nur in einigen Fällen ersetzt werden (vor 10/2003). Ist der Rechner
N 300 bereits vorhanden, so ist in diesem Fall ggf. noch der Anschluss des MC an das TP-Netz-
werk auszuführen, wie im nächsten Abschnitt beschrieben. 1
Der neue Stationsrechner wird anstelle des alten SR auf den PC Halter montiert.
Die Rechnerhardware am Maschinencontroller bleibt gleich. 1
Schalten Sie die Maschine aus und trennen Sie die Maschine von der Energieversorgung
(siehe Abschn. 1.18).
Lösen Sie danach alle Steckverbindungen auf der Rückseite des auszubauenden Rechners
und nehmen Sie den Rechner vom PC-Träger herunter.
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine
111
1
Abb. 1.22 - 1 Rückseite des neuen Rechners N 300: Anschluss Twisted Pair
Setzen Sie den neuen Rechner N 300 auf den PC-Träger (PC-Träger 3) und schließen Sie alle
Kabel - mit Ausnahme des Coax-Kabels - wieder an.
1.22.6 Umstellung des Netzwerks auf Twisted Pair
Die Umstellung auf RJ45 (Twisted Pair) erfolgt in Verbindung mit dem Einbau des Stationsrech-
ners N 300 und ist somit an Maschinen vor 10/2003 erforderlich. 1
– Bei Umstellung auf ein reines Twisted Pair Netzwerk benötigen Sie nur den Switch.
– Falls noch nicht alle Maschinen der Line auf das Twisted Pair-Netzwerk umgestellt werden, be-
nötigen Sie zusätzlich zum Switch den Ethernet Medienkonverter, der im Nachrüstsatz
(Art.-
Nr.: 00370750 ->
siehe Abschn. 1.17.4.5) enthalten ist.
– Diese Kombination benötigen Sie auch für den schnellen Austausch des Stationsrechners,
wenn der MC noch nicht auf das TP-Netzwerk umgestellt wird (siehe Abb. 1.10 - 3).
In diesem Fall wird jedoch empfohlen, auch gleich das TP-Netzwerkkabel zum MC im Maschi-
nenständer zu verlegen.
1.22.6.1 Kurzform: Auszuführende Schritte:
– Durch den Turm muss ein TP-Netzwerkkabel eingezogen werden. Das vorhandene Coax-Ka-
bel zum Maschinencontroller und zur nachfolgenden Maschine wird entfernt.
– Das von der vorhergehenden Station kommende Coax-Kabel muss ebenfalls komplett aus
dem Ständer zurückgezogen werden.
– Die beiden neuen TP-Netzwerkkabel (L =15 m) werden in den Ständer der Station eingezogen
und je am Stationsrechner und am MC angeschlossen, wie unten beschrieben.
– Alle TP-Netzwerkkabel (SR und MC) werden sternförmig bis zum Switch verlegt und am
Switch angeschlossen (siehe Abb. 1.10 - 4).
COM (Touch Screen)
TP
LAN 1
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine
112
– Die Coax-Kabel der noch nicht auf TP umgestellten Maschinen bzw. des nicht umgestellten
MC müssen in Hintereinanderschaltung mit einander verbunden werden (siehe Abb. 1.10 - 2
bzw. Abb. 1.10 - 3) und das Kabelende mittels T-Stück und Abschlusswiderstand am Medien-
konverter angeschlossen werden.
– Der Medienkonverter wird mit dem TP-Netzwerkkabel
am Switch angeschlossen.
– Der SWITCH wird mit einem weiteren TP-Netzwerkkabel mit dem Linienrechner LINUX bzw.
dem entsprechenden Rechner des SIPLACE Pro Programmiersystems verbunden -> siehe
Abb. 1.5 - 2 bzw. Abb. 1.5 - 4).
1.22.6.2 Ablauf: Austausch und Anschluss der Netzwerkkabel
1

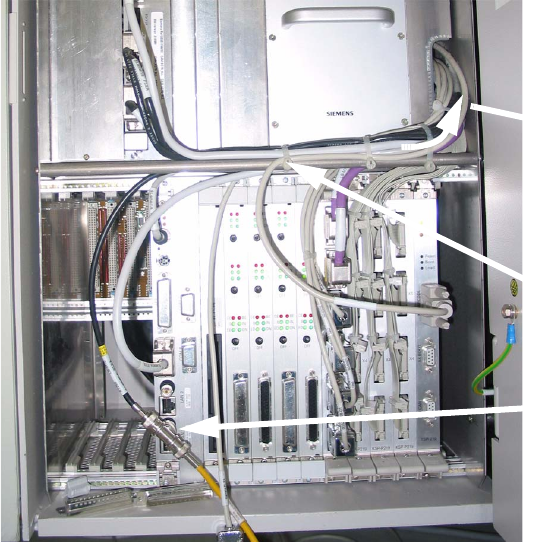

Abb. 1.22 - 2 Coax-Netzwerkkabel vom MC entfernen
Entfernen Sie die Abdeckung auf dem unteren Kabelschacht (siehe Abb. 1.22 - 6), in dem das
Coax-Netzwerkkabel verlegt ist.
Ziehen Sie den Steuereinschub maximal heraus.
Ziehen Sie das Coax-Netzwerkkabel vom MC ab.
Lösen Sie VORSICHTIG alle Kabelbinder entlang des Netzwerkkabels an der Frontseite des
Einschubs und im Maschinenständer-Inneraum.
Ziehen Sie die Coax-Netzwerkkabel vorsichtig aus dem Einschubbereich, aus den Holmen
und aus dem Kabelschacht heraus.
Kabelbinder
Coax-Kabel LAN 1
Kabelbaum
