SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.10 Übersicht zum Netzwerk
46
1.10 Übersicht zum Netzwerk
1.10.1 Beispielschaltbilder: Netzwerkausführungen Coax / Twisted Pair (TP)
Mit dem Upgrade der Stationsrechner auf die neue SW Version (505.xx bzw. ab 407.03) wird auf
ein reines TP-Netzwerk umgestellt, wie in Abb. 1.10 - 4 und Abschn. 1.4.8 gezeigt. 1
1
Abb. 1.10 - 1 Reines Coax-Netzwerk (Ausgangssituation)
1
Abb. 1.10 - 2 Gemischtes Netzwerk.Coax und Twisted Pair (Zwischenschritt)
Der benötigte Medienkonverter inkl. TP-Netzwerkkabel ist unter der Art.-Nr. 00370750 erhältlich
-> siehe Abschn. 1.17.4.5. 1
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.10 Übersicht zum Netzwerk
47
1

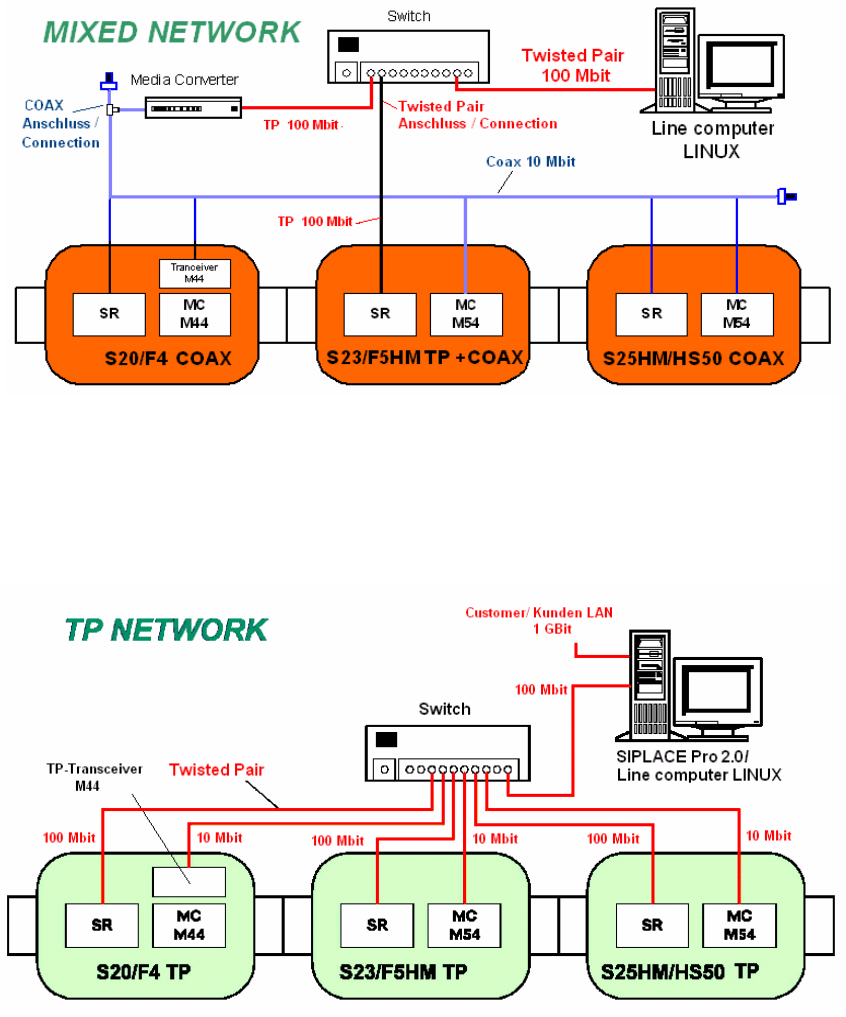

Abb. 1.10 - 3 Gemischtes Netzwerk: Coax und Twisted Pair, wenn nur ein Rechner getauscht wird (Zwischenschritt)
Der oben benötigte Switch ist in der SIPLACE Line Utility Box, Art.-Nr. 00367216-04 enthalten
-> siehe Abschn. 1.17.4.4. Der Medienkonverter inkl. TP-Netzwerkkabel ist unter der Art.-Nr.
00370750 erhältlich -> siehe Abschn. 1.17.4.5. 1
1
Abb. 1.10 - 4 Reines Twisted Pair-Netzwerk (Zustand nach kompletter Umrüstung)
– Die 1 GBit LAN-Karte für den Linienrechner ist im Umrüstpaket Linienrechner LINUX (LAN),
Art.-Nr. 00375580 enthalten.
– Für SIPLACE Pro 2.0 / 2.1 ist die LAN-Karte im neuen SIPLACE Pro Server (ab Econel 30)
eingebaut.
– Der TP-Transceiver ist im Nachrüstsatz SR Windows XP, Art.-Nr. 00375297, enthalten.
SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF
Ausgabe 12/2004 1.10 Übersicht zum Netzwerk
48
1.10.2 Ausblick und Vorteile Twisted Pair-Netzwerk / Abkehr von Coax
Standard für zukünftige, sichere Übertragung großer Datenmengen ist das Twisted Pair Netzwerk.1
Coax-Komponenten wurden deshalb von der Industrie abgekündigt. Ersatzteile zum Coax-Netz-
werk sind also absehbar bzw. aktuell nicht mehr erhältlich, wie z. B. Netzwerkkarten mit Coax-An-
schluss (Combo-Karten und Coax-Netzwerkkarten). 1
Die Umstellung auf Twisted Pair ist also eine notwendige Anpassung an die Entwicklung, die Ih-
nen viele Vorteile bringt. 1
Wir empfehlen Ihnen deshalb, an SIPLACE Linien baldmöglichst das reine Twisted Pair
Netzwerk anzustreben. 1
1
Im bisher verwendeten Coax-Netzwerk hängen alle angeschlossenen Maschinen bzw. Rechner
hintereinander an einem Kabelstrang, was als Busstruktur oder Bustopologie bezeichnet wird.
Diese Bustopologie wird an den SIPLACE-Linien beim Wechsel zum Twisted Pair Netzwerk in
eine Sterntopologie geändert. Alle Netzwerkkabel treffen sich nun im Knotenpunkt und sind dort
am Switch angeschlossen. Die Rechner können auf direktem Weg miteinander kommunizieren. 1
1

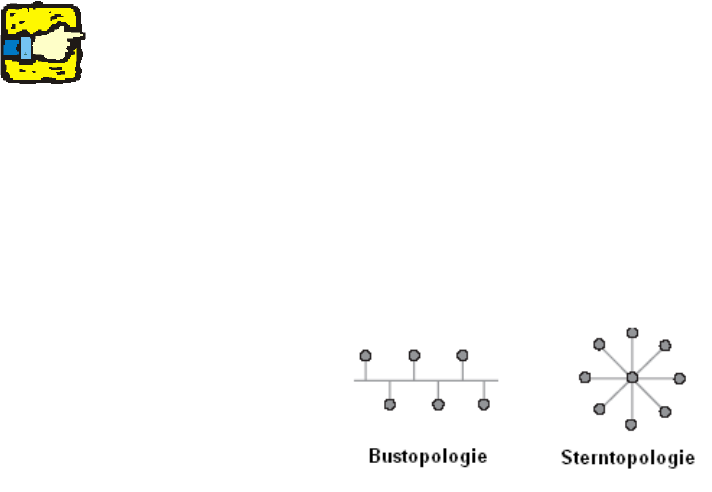

Abb. 1.10 - 5 Netzwerkstruktur (-topologie): Coax und Twisted Pair
Durch die Umstellung auf ein reines Twisted Pair Netzwerk ergeben sich folgende Vorteile: 1
– Bei der Sternstruktur sind alle Punkt-zu-Punkt-Verbindungen, also jeder MC und jeder Rech-
ner einer Station sowie der Linienrechner bzw. das Programmiersystem SIPLACE Pro, in ei-
nem zentralen Knoten am Switch angeschlossen. Durch den Switch wird (im Gegensatz zum
Hub) die Effizienz im Netzwerk erhöht, denn ein Switch hat die Fähigkeit, Entscheidungen
zu treffen. Als "Switching" bezeichnet man somit die Fähigkeit, Daten gezielt an den Anschluss
zu senden, mit dem der Zielrechner verbunden ist. Das bisherige Prinzip des geteilten Zugriffs
wird also zugunsten einer leistungsstärken Vorgehensweise, dem "Switching", aufgegeben.
– Aus der Sternstruktur ergibt sich logisch die Erhöhung der Netzwerkzuverlässigkeit, denn
nun kann ein beliebiges Kabel ausfallen, ohne dass gleich das gesamte Netzwerk gestört wird.
Hier liegt wesentlicher Unterschied zur Bustopologie des Coax-Netzwerkes, bei dem die Un-
terbrechung eines einzigen Kabels das gesamte Netzwerk stilllegen kann.
