SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine

109

1.22.2 Zeitaufwand und Reihenfolge der Einzelschritte

Zeitneutrale Vorarbeiten: 1

– ca. 0,25 Std. -> MA-Daten und ggf. Benutzerdaten am Kundenrechner sichern (MA-Daten

passen auf eine Diskette). Sicherstellen, dass die Datei vorhanden ist.

Es folgt die Stillstandszeit: 1

An HS-27 HM ist nur in wenigen Fällen (vor 10/2003) noch kein Rechner N 300 vorhanden. In

diesen Fällen kann die SW inkl. Touch Screen und OIS Client (für SIPLACE Pro) vorinstalliert wer-

den, so dass keine Stillstandszeit hierfür anfällt. Die Umstellung der Station auf das Twisted Pair

Netzwerk kann in diesem Fall noch notwendig sein (siehe Abb. 1.9 - 2).

Bei vorhandenem Rechner N 300 geht jedoch die Zeit für die SW-Installation von ca. 2.25 Std. in

die Stillstandszeit ein. Diese Zeit kann aber bei Umrüstung mehrerer Maschinen größtenteils für

andere Arbeiten genutzt werden. 1

– bis 0,75 Std. -> Achsfirmware Download im SITEST noch VOR dem Rechneraustausch bzw.

bei vorhandenem Rechner N 300 noch VOR der Installation des

Betriebssystems Windows XP durchführen.

– ca. 1,00 Std. -> Einbau und Anschluss des vorinstallierten Stationsrechners,

Verlegung der Twisted-Pair Netzwerkkabel in der Maschine (bis zum Turm

und zum MC) und außerhalb der Maschine bis zum Switch.

Diese Arbeit entfällt, wenn die Komponenten schon vorhanden sind!

– ca. 1,50 Std. -> Installation Betriebssystem Windows XP Professional auf vorhandenem

Rechner; RMOS: von Betriebssystem-CD 2 Disketten erstellen.

– ca. 0,50 Std. -> Installation der Stationssoftware V 505.xx

– ca. 0,25 Std. -> Maschine booten -> 2 RMOS-Installations-Disketten am MC einspielen

– ca. 0,25 Std. -> Einrichten Touch-Screen und - im Zusammenhang mit

SIPLACE Pro - Installation des OIS Client (Registrierung).

– ca. 0,25 Std. -> Prüfen der MA-Daten mittels MC-Distributor (nach Aufforderung an BO).

Bei der Installation des Betriebssystems Windows XP auf einem vorhandenem Rechner werden

die MA-Daten nach entsprechender Anwahl in der Installationsroutine gesichert und abschließend

automatisch in das Verzeichnis C:\SRDaten\SrcMA zurückgespielt. 1

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine

110

1.22.3 Werkseitige Vorinstallation des Stationsrechners

S-27 HM-Maschinen vor 10/2003 ist der neue Rechner Scenic N 300 (Desktop) noch nicht vor-

handen. Nur in diesen wenigen Fällen kann also die SW werkseitig installiert werden. 1

Wenn die umzurüstende Station zu einer Linie gehört, die auf SIPLACE Pro umgestellt wird, so

ist für die komplette werkseitige Vorinstallation ein Netzwerk mit SIPLACE Pro Anbindung erfor-

derlich. 1

 Installieren Sie anhand der Installationsanleitung das Betriebssystem Windows XP

Professional auf neuem Rechner -> siehe Installationsanleitung

 Erstellen Sie von der Betriebssystem-CD die 2 RMOS -Disketten.

 Installieren Sie die Stationssoftware 505.xx -> siehe Installationsanleitung

 Richten Sie den Touch-Screen ein (Auflösung -> siehe Abschn. 1.8).

 Installieren Sie - im Zusammenhang mit SIPLACE Pro - den OIS Client (Registrierung).

1.22.4 Sicherung der Daten und Download Achsfirmware

Diese Arbeiten müssen immer vor dem Herunterfahren des auszutauschenden Rechners bzw.

vor der Installation des Betriebssystems Windows XP (wenn bereits ein Rechner N 300 vorhan-

den ist) ausgeführt werden. Die MA-Daten passen ungezippt auf eine Diskette. 1

 Kopieren Sie dazu das Verzeichnis C:\SRDaten\SrcMA auf eine Diskette.

 Stellen Sie danach sicher, dass die Daten auf der Diskette fehlerfrei vorhanden sind.

Diese Daten müssen Sie nach der Installation des Betriebssystems XP auf dem neuen

Rechner wieder einspielen.

 Führen Sie bei vorliegender SW V 503.xx - noch vor dem Austausch des Rechners - im

SITEST den Achsfirmwaredownload aus.

1.22.5 Austausch der Rechner-Hardware: Einbau des Scenic N 300

An S-27 HM muss der Rechner nur in einigen Fällen ersetzt werden (vor 10/2003). Ist der Rechner

N 300 bereits vorhanden, so ist in diesem Fall ggf. noch der Anschluss des MC an das TP-Netz-

werk auszuführen, wie im nächsten Abschnitt beschrieben. 1

Der neue Stationsrechner wird anstelle des alten SR auf den PC Halter montiert.

Die Rechnerhardware am Maschinencontroller bleibt gleich. 1

 Schalten Sie die Maschine aus und trennen Sie die Maschine von der Energieversorgung

(siehe Abschn. 1.18).

 Lösen Sie danach alle Steckverbindungen auf der Rückseite des auszubauenden Rechners

und nehmen Sie den Rechner vom PC-Träger herunter.

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.22 Umstellung der S-27 HM-Maschine

111

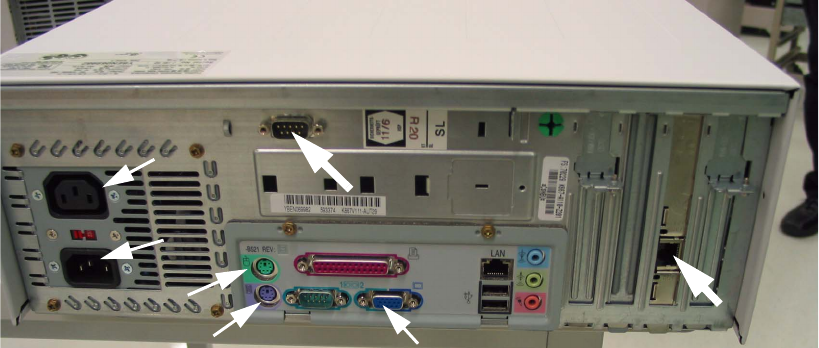

Abb. 1.22 - 1 Rückseite des neuen Rechners N 300: Anschluss Twisted Pair

 Setzen Sie den neuen Rechner N 300 auf den PC-Träger (PC-Träger 3) und schließen Sie alle

Kabel - mit Ausnahme des Coax-Kabels - wieder an.

1.22.6 Umstellung des Netzwerks auf Twisted Pair

Die Umstellung auf RJ45 (Twisted Pair) erfolgt in Verbindung mit dem Einbau des Stationsrech-

ners N 300 und ist somit an Maschinen vor 10/2003 erforderlich. 1

– Bei Umstellung auf ein reines Twisted Pair Netzwerk benötigen Sie nur den Switch.

– Falls noch nicht alle Maschinen der Line auf das Twisted Pair-Netzwerk umgestellt werden, be-

nötigen Sie zusätzlich zum Switch den Ethernet Medienkonverter, der im Nachrüstsatz

(Art.-

Nr.: 00370750 ->

siehe Abschn. 1.17.4.5) enthalten ist.

– Diese Kombination benötigen Sie auch für den schnellen Austausch des Stationsrechners,

wenn der MC noch nicht auf das TP-Netzwerk umgestellt wird (siehe Abb. 1.10 - 3).

In diesem Fall wird jedoch empfohlen, auch gleich das TP-Netzwerkkabel zum MC im Maschi-

nenständer zu verlegen.

1.22.6.1 Kurzform: Auszuführende Schritte:

– Durch den Turm muss ein TP-Netzwerkkabel eingezogen werden. Das vorhandene Coax-Ka-

bel zum Maschinencontroller und zur nachfolgenden Maschine wird entfernt.

– Das von der vorhergehenden Station kommende Coax-Kabel muss ebenfalls komplett aus

dem Ständer zurückgezogen werden.

– Die beiden neuen TP-Netzwerkkabel (L =15 m) werden in den Ständer der Station eingezogen

und je am Stationsrechner und am MC angeschlossen, wie unten beschrieben.

– Alle TP-Netzwerkkabel (SR und MC) werden sternförmig bis zum Switch verlegt und am

Switch angeschlossen (siehe Abb. 1.10 - 4).

COM (Touch Screen)

LAN 1
