SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine

126

 Achten Sie darauf, dass der Rechner zuerst noch etwas nach hinten geschoben ist, so dass

man gut an die Anschlüsse herankommt. Ziehen Sie in dieser Situation das TP-Netzwerkkabel

nur so weit nach unten nach, dass am oberen Ende noch ausreichend Kabellänge für den

zugentlasteten Anschluss am Rechner besteht.

 Schließen Sie das obere Ende des TP-Netzwerkkabels an der Netzwerkkarte des

Stationsrechners an (siehe Abb. 1.23 - 1).

 Befestigen Sie das TP-Netzwerkkabel im oberen Bereich zugentlastet mit einem Kabelbinder,

z. B. am nach unten führenden Kabelstrang.

 Schieben Sie den Rechner in die endgültige Position.

 Setzen Sie am Holmende die schwarze Abdeckkappe wieder ein (siehe Abb. oben).

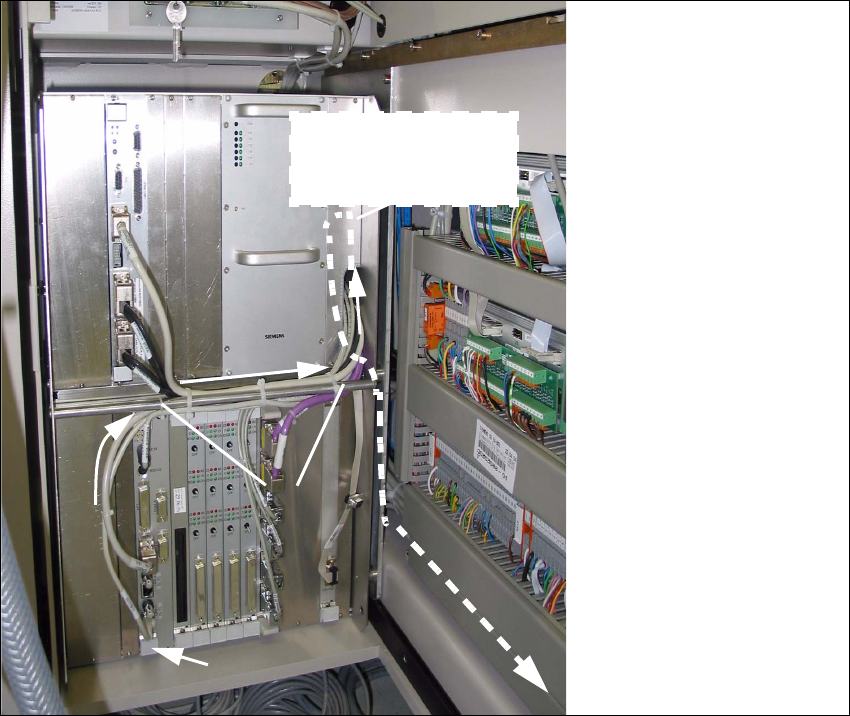

Abb. 1.23 - 7 TP-Netzwerkkabel am MC anschließen und verlegen

 Stecken Sie das 2. Twisted-Pair Kabel (L=15 m) aus dem Nachrüstsatz am MC an LAN 1 an

und führen Sie es rechts durch die Öffnung und nach hinten in den Einschubbereich.

Zum Switch

Twisted Pair: LAN 1

am vorh. Kabelbaum

Im Innenraum seitlich

anlegen

Schutzfolie +

Kabelbinder

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine

127

 Legen Sie das TP-Netzwerkkabel am Kabelbaum des Steuereinschubs an. Legen Sie an den

Kabelbiegungen wieder die Schutzfolie unter und befestigen Sie das Kabel so mit den mit den

Kabelbindern, dass die Steckverbindung zugentlastet ist (siehe Abb. 1.23 - 7).

 Schieben Sie das Kabel analog zur oben beschriebenen Verlegung in den unteren Kabelkanal

ein.

 Befestigen Sie beide TP-Netzwerkkabel im Einschubbereich mit Kabelbindern am

vorhandenen Kabelbaum (siehe auch Abb. 1.23 - 5).

 Ziehen Sie beide Netzwerkkabel durch die Öffnung im Maschinenständer nach unten heraus

(siehe Abb. 1.23 - 6).

 Achten Sie auf die Kabel, schieben Sie den Steuereinschub wieder vollständig ein.

 Legen Sie nun beide Twisted-Pair Kabel richtig in den untersten Kabelkanal ein.

 Ziehen Sie die Kabel entsprechend nach außen nach und klippsen Sie die Abdeckung auf den

Kabelkanal.

1.23.6.3 Switch u. ggf. Medienkonverter aufstellen, anschließen (Spannung u. TP-Kabel)

 Verwenden Sie den Switch aus dem Nachrüstsatz SIPLACE Line Utility Box (siehe Abschn.

1.17.4.4) und stellen Sie ihn in der Nähe des SIPLACE Pro Servers auf, da er eine 110/220 V~

Spannungsversorgung benötigt.

 Falls auch ein Medienkonverter benötigt wird (siehe Nachrüstsatz "SIPLACE Line Utility

Konverter + Kabel", im Abschn. 1.17.4.5), so stellen Sie diesen neben dem Switch auf.

Der Medienkonverter benötigt ebenfalls eine 110/220 V~ Spannungsversorgung.

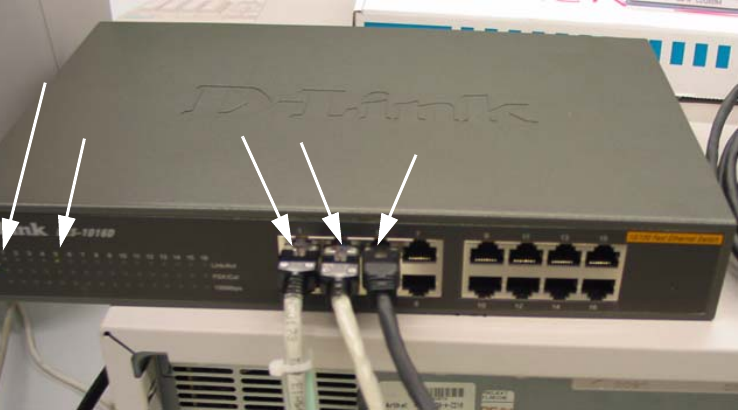

Abb. 1.23 - 8 Beispiel: Twisted-Pair Kabel am Switch anschließen

 Verlegen Sie beide TP-Netzwerkkabel auf dem Fußboden in einer Kabelschutzleiste bis zum

vom

vom LR oder

Kontroll LEDs

SIPLACE Pro Rechner

LED Power ON

vom

SIPLACE 1 Hochrüstanleitung für SW V 505.xx und 407.xx für Maschinen ab S-20/F4 bis HF

Ausgabe 12/2004 1.23 Umstellung der S-25 HM-Maschine

128

Aufstellort des SWITCH.

 Falls eine Teilumstellung der Linie erfolgt, verlegen Sie das Ende des Coax-Kabels bis zum

Medienkonverter, also parallel mit dem TP-Kabel, in der Fußbodenleiste.

 Verbinden Sie ggf. den Medienkonverter mittels TP-Netzwerkkabel (Nachrüstsatz SIPLACE

Line Konverter + Kabel) mit dem Switch.

 Schließen Sie ggf. das Coax-Kabel am Medienkonverter an und stellen Sie sicher, dass der

Abschlusswiderstand vorhanden ist.

 Schließen Sie das vom MC und vom SR kommende TP-Netzwerkkabel am Switch an.

 Verwenden Sie das TP-Netzwerkkabel aus dem Nachrüstsatz SIPLACE Line Utility Box und

verbinden Sie den Switch mit der Netzwerkkarte des neuen Linienrechners LINUX bzw. des

SIPLACE Pro Servers (Stand-alone Konfiguration) oder des SIPLACE Pro Linie Control

Computers (Standard-Konfiguration).

 Schließen Sie das zugehörige Netzkabel (mit Netzteil) am Switch, ggf. am Medienkonverter

und weiter an einer 110 V/220 V~ Spannungsversorgung an.

 Kontrollieren Sie: Nach Einschalten der Spannung muss am SWITCH die Kontroll LED für

Power ON leuchten (siehe Abb. 1.23 - 8).

 Die Kontroll-LEDs der Netzwerkanschlüsse sind erst später zu kontrollieren, wenn die SW an

den Rechnern installiert ist.

 Verlegen und befestigen Sie die Netzwerk - und Stromversorgungskabel so, dass niemand

stolpern kann oder der Switch, ggf. der Medienkonverter, heruntergerissen werden können.

1.23.7 Softwareinstallation, wenn der Rechner N 300 bereits vorhanden ist

Stellen Sie sicher, dass die MA-Daten und ggf. die Benutzerdaten im Vorfeld gesichert wurden

(siehe Abschn. 1.23.4). Aktivieren Sie bei der Abfrage in der folgenden Installationsroutine immer

"MA-Daten sichern". Die MA-Daten werden dadurch gesichert und im Installationsablauf auto-

matisch in das ursprüngliche Verzeichnis zurückgespielt. 1

 Installieren Sie das Betriebssystem Windows XP Professional -> siehe Installationsanleitung.

 Erstellen Sie von der Betriebssystem-CD die 2 RMOS -Disketten.

 Installieren Sie die Stationssoftware 505.03 -> siehe Installationsanleitung.

 Richten Sie den Touch-Screen ein (Auflösung -> siehe Abschn. 1.8).

 Booten Sie den MC und installieren Sie die 2 RMOS-Installationsdisketten.

 Prüfen Sie nach Aufforderung auf der BO die MA-Daten mit dem MC-Distributor (Button).

 Spielen Sie im Fehlerfall die gesicherten MA-Daten von Diskette in das Verzeichnis

C:\SRDaten\SrcMA zurück.
