6-12
Fast Flexible Placer SM481(L) Administrator’s Guide
<通过点> 选项按钮
它是一个周期内完成多片PCB的所有单片的作业后，再进行下一个周期的
方式。
<4. 设置拼板( 规则类型)> 领域

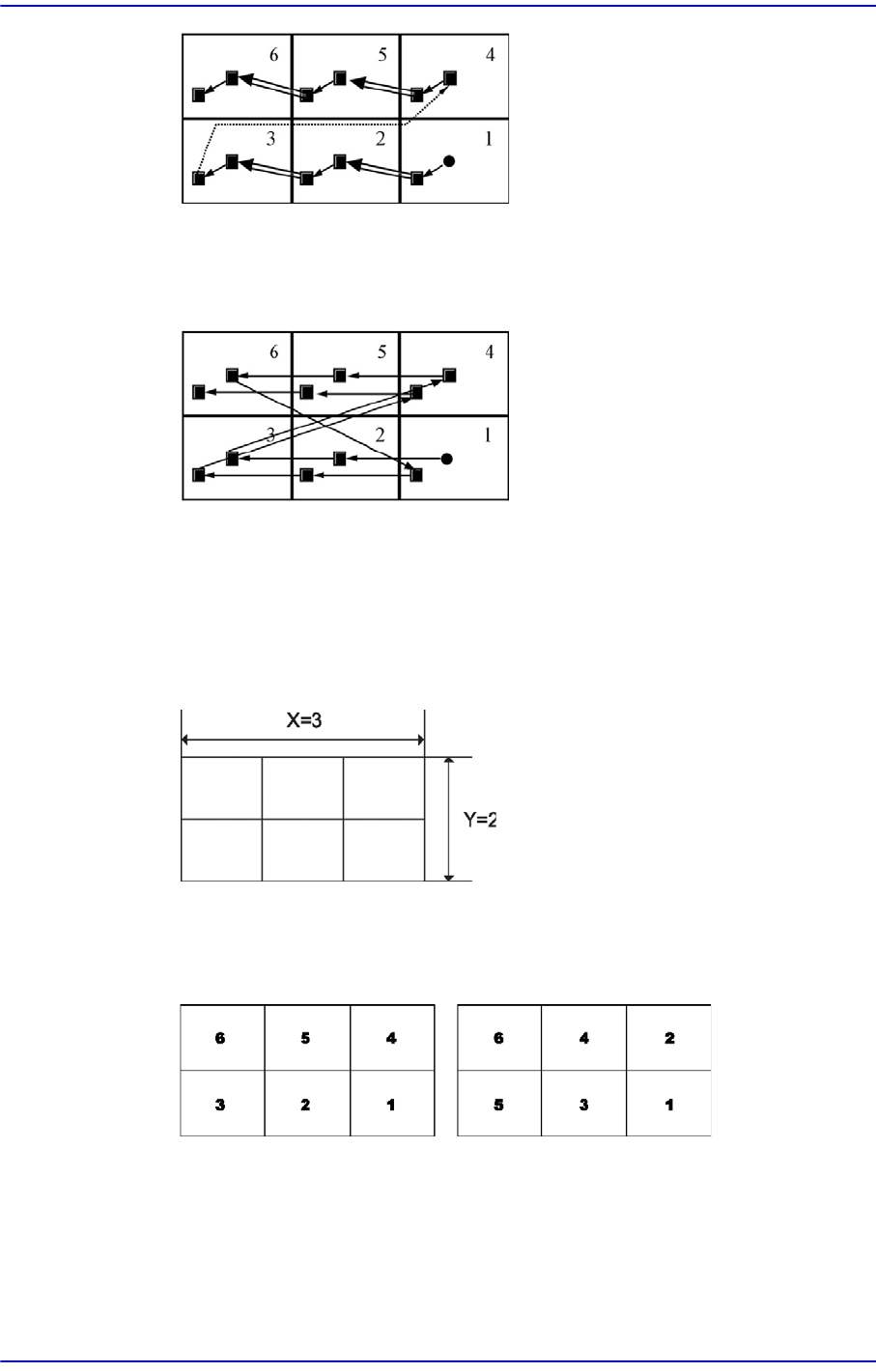

进行多片PCB 的初始化。此功能在多片PCB 为常规的排列方式时，自动设定各
单片的偏移量。
<数量> 编辑框领域
输入多片 PCB的排列片数。
<计数方向> 选项按钮领域
选择多片 PCB的各单片的编号方法。
识别Array PCB 内的小型PCB的Fiducial时为了缩短时间沿着移动距离最短
的最佳路径识别Fiducial。

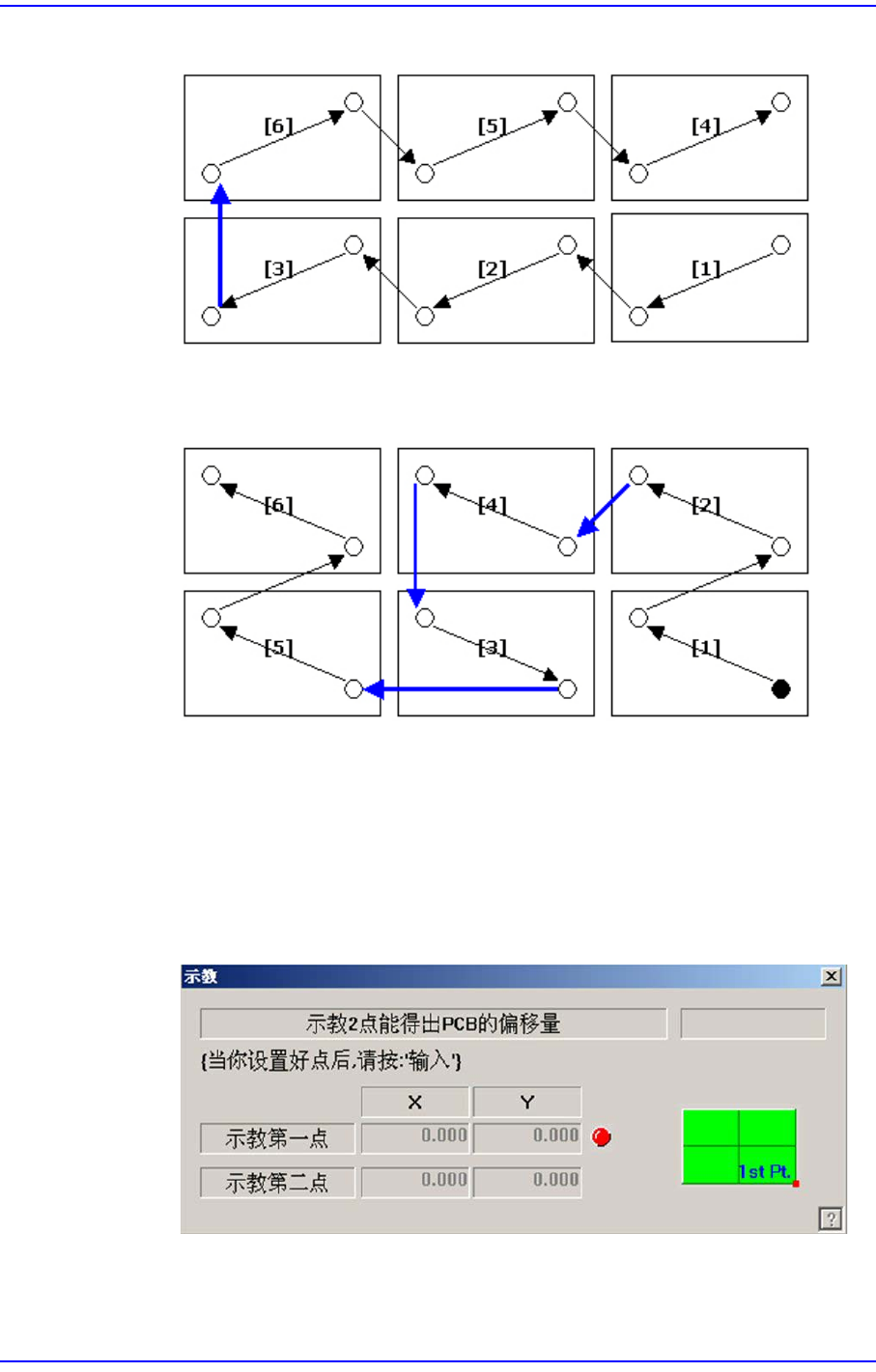

[Count Direction选择X时，Fiducial Teaching顺序]
X方向的情况 Y方向的情况
6-13
Board
定义
1 2 3 6 5 4
[Count Direction选择Y时，Fiducial Teaching顺序]
1 2 4 3 5 6
<偏移值 > 编辑框领域
此功能在自动设定各单片原点的偏移量时使用。以构成Array PCB 内部基准
的小型PCB的贴装原点为基准，一边使坐标值增加Offset的量，一边设置
Array PCB内部小型 PCB的贴装原点。
<示教> 按钮
示教Array PCB偏移。 按下此按钮时依次显示以下画面。
示教Array PCB内的小型PCB 1号原点。 示教完后按下” 输入”键时，显示以
下画面。
6-14
Fast Flexible Placer SM481(L) Administrator’s Guide
示教处于决定偏移位置上的小型 PCB原点。 示教完后按下” 输入”键时，显
示以下画面。
按下” 输入 ”键时，结束多片PCB 的偏移量示教。
<应用> 按钮
在这个领域，利用所设定的各项数据，自动生成多片 PCB的数据。
<5. 增加值> 领域
设定给<1. 应用> 领域的滑移行需追加的X, Y, R值。设定追加值后，单击” 增加”
按钮时，就给滑移行追加设定值。
<排列跳跃工具> 领域
全部跳过：Array PCB内的所有区块都忽略(Skip) 元件贴装作业。
全部贴装：Array PCB内的所有区块都进行元件贴装作业。
跳过：对于《拼板号》( 编辑框) 内输入的号码所对应的区块元件，不进行贴装
作业。
贴装：对于《拼板号》( 编辑框) 内输入的号码所对应的区块元件，进行贴装作
业。
<确定> 按钮
储存后关闭画面。
<取消> 按钮
不储存直接关闭画面。
