4.6. 当前位置
主要在示教或校正时有必要参考各驱动轴的当前坐标时使用。 选择该命令时，在

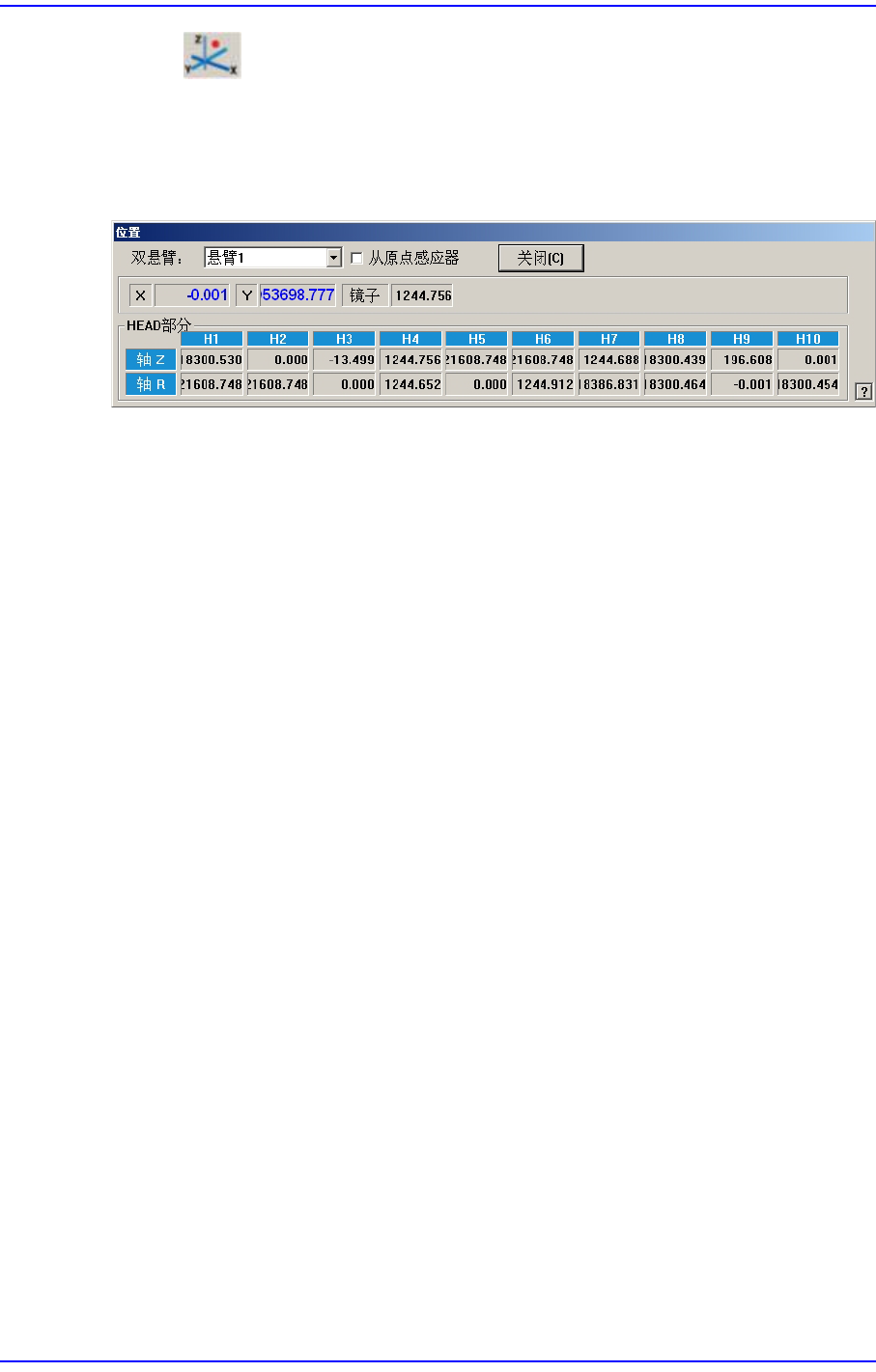

MMI基本画面上显示如下的对话框。
图
4.6 “
位置
”
信息框
<双悬臂> 组合框
选择想要确认坐标的Gantry。
X
表示以原点为准时，头1在 X方向的当前坐标值。
Y
表示以原点为准时，头1在 Y方向的当前坐标值。
<HEAD部分> 领域
Head 1/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头1吸嘴末端的
高度。
Head 1/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 2/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头2吸嘴末端的
高度。
Head 2/Axis R
表示从磁头2的Theta轴home位置旋转的当前角度。
Head 3/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头3吸嘴末端的
高度。
Head 3/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 4/Axis Z
4-16
Fast Flexible Placer SM481(L) Administrator’s Guide
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头4吸嘴末端的
高度。
Head 4/Axis R
表示从磁头4的Theta轴home位置旋转的当前角度。
Head 5/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头5吸嘴末端的
高度。
Head 5/Axis R
表示从磁头5的Theta轴home位置旋转的当前角度。
Head 6/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头6吸嘴末端的
高度。
Head 6/Axis R
表示从磁头6的Theta轴home位置旋转的当前角度。
Head 7/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头7吸嘴末端的
高度。
Head 7/Axis R
表示从磁头7的Theta轴home位置旋转的当前角度。
Head 8/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头8吸嘴末端的
高度。
Head 8/Axis R
表示从磁头8的
Theta轴home位置旋转的当前角度。
Head 9/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头9吸嘴末端的
高度。
Head 9/Axis R
表示从磁头9的Theta轴home位置旋转的当前角度。
Head 10/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头10吸嘴末端的
高度。
Head 10/Axis R
表示从磁头10的Theta 轴home位置旋转的当前角度。
4-17
Tools
简化操作
(shortcut)
菜单
镜子
表示从飞行相机用 Mirror旋转轴的home 位置旋转的当前角度。
<从原点感应器> 选择框
用于确认磁头的吸嘴末端从 Z轴home sensor位置下降多少。
<关闭> 按钮
关闭位置对话框后，终止<当前位置>命令。
