14-71
Machine Calibration
14.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor 的X位置。
以下是对Board Position进行Calibration 的过程。

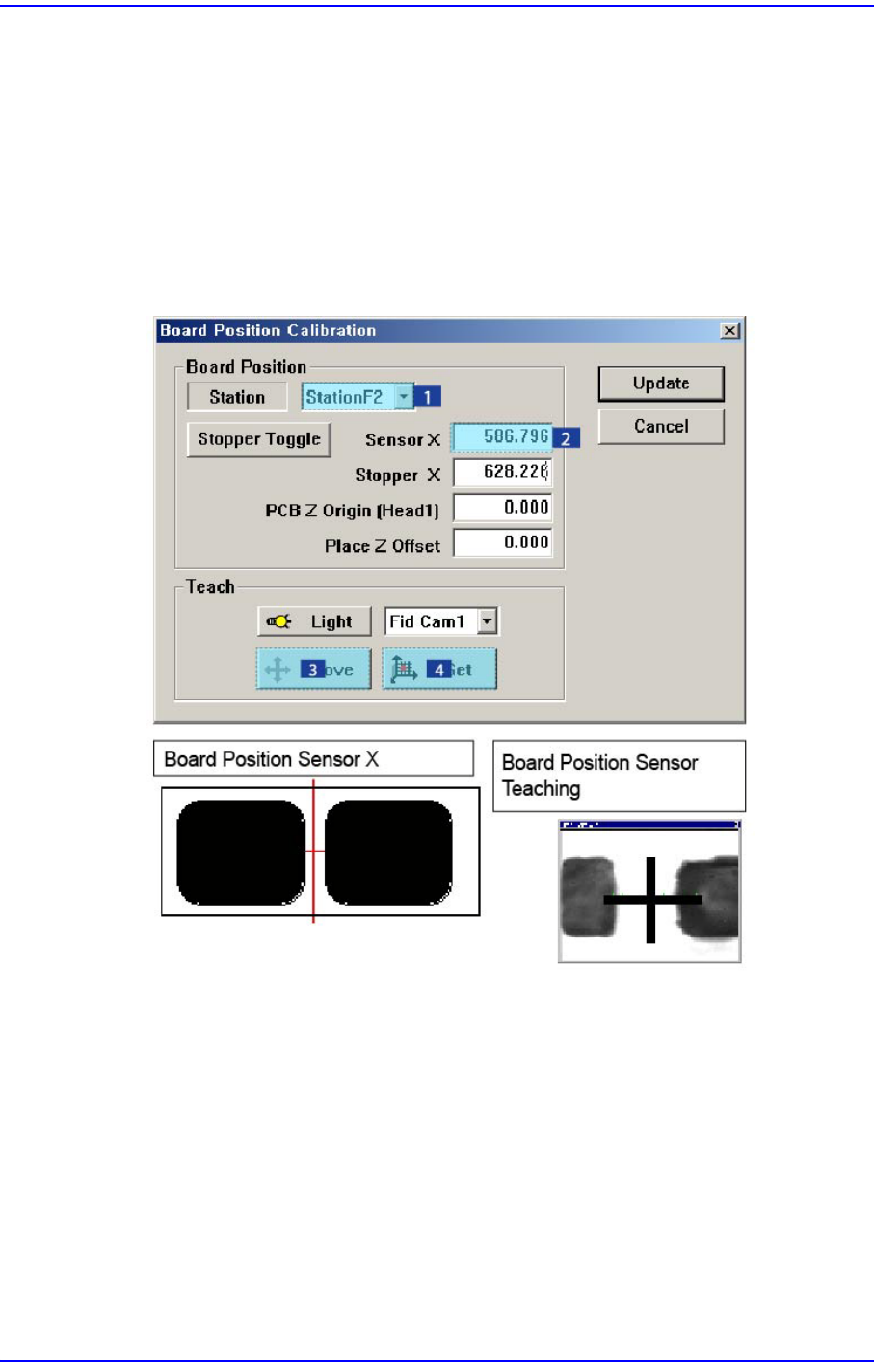

1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动 >按扭，把示教相机移动到 Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值

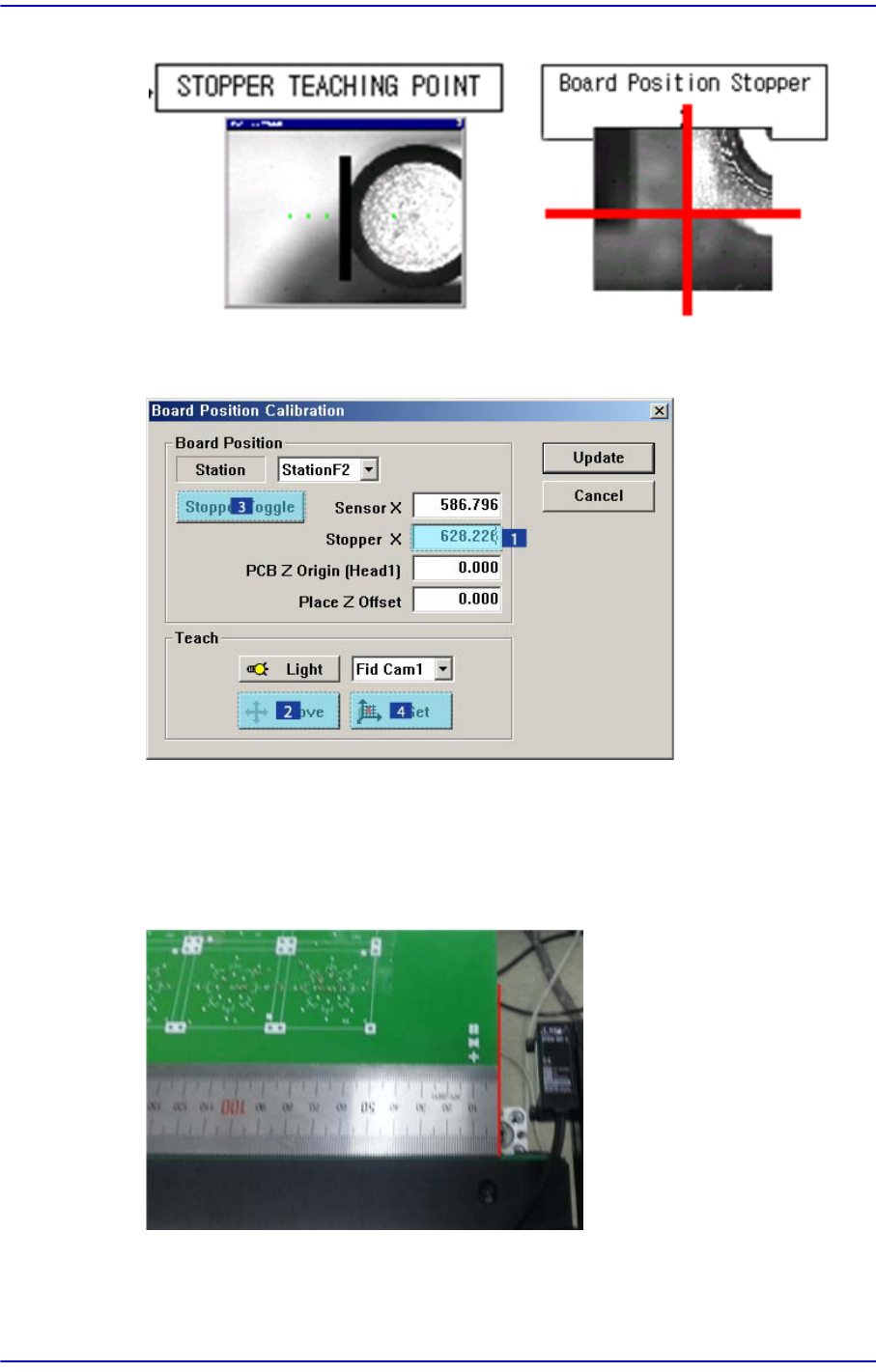

3. 用鼠标选择<Stopper X> 编辑箱，点击 < 移动> 按扭，把示教相机移动到Stopper
X位置。
4. <Stopper Toggle>按钮，先Up Stopper后再利用示教框 (Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 <Stopper X>的 板定位传感器 X坐标值。
6. 然后点击<Stopper Toggle>按钮Down Stopper。
14-72
Fast Flexible Placer SM481(L) Administrator’s Guide
7. 单击< Update>按钮, 即可保存内容。
[SM481L设备必须另外实行的校准作业]
使用长1500mm、宽 460mm的双阶段装载式长输送机选项时，需要增加 Station 3的
校准作业(PCB在输送机从右到左地移动时请增加 Station 1的校准作业)。
1. 把PCB 搬入Station 3领域后如下图所示地把Steel尺对齐到PCB的末端。

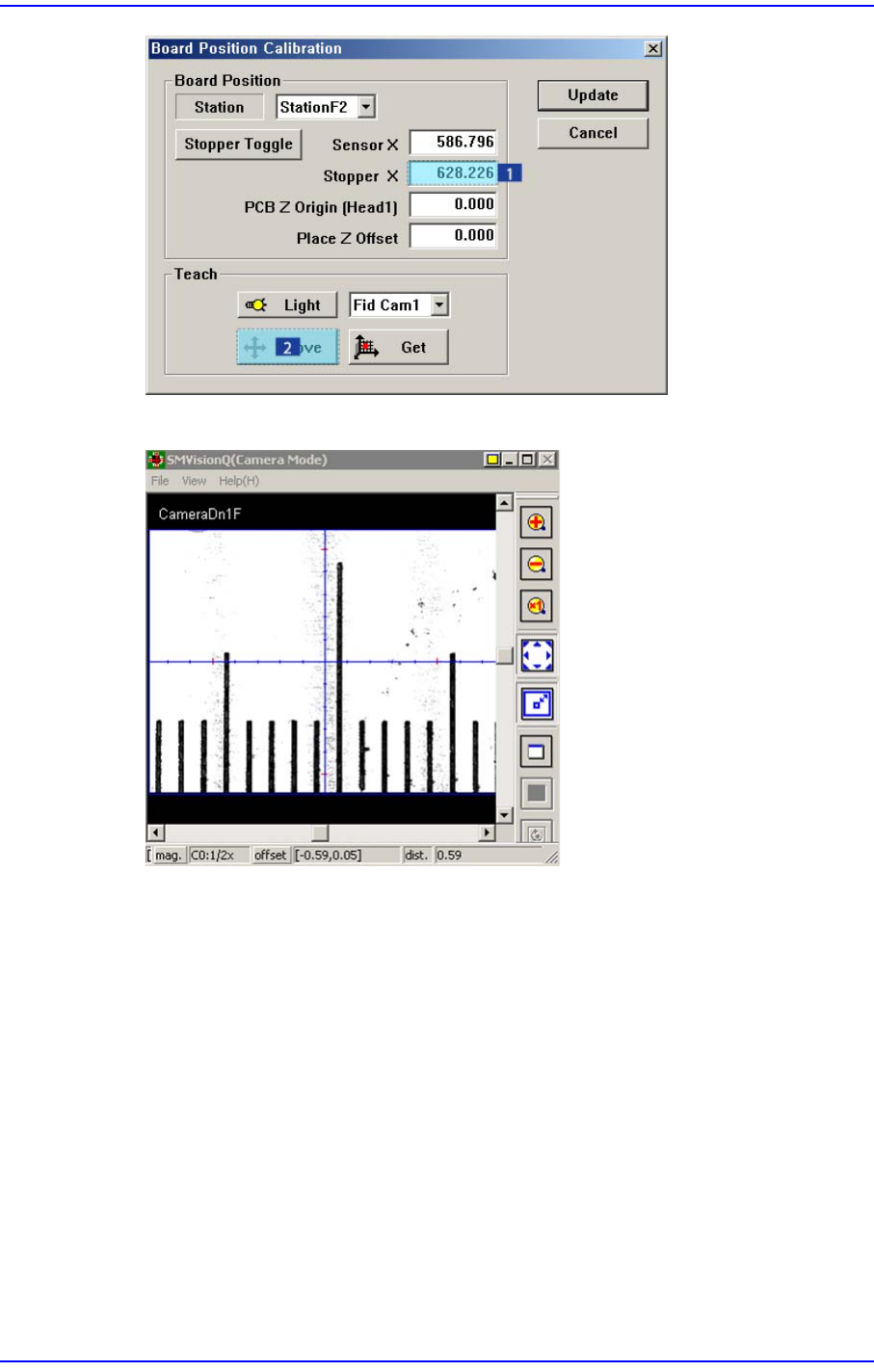

2. 利用鼠标指针选择Station 2的<Stopper X>编辑框后单击 <Move>按钮，把该
Fiducial Camera移动到Station 2 的Stopper X位置。
14-73
Machine Calibration
3. 确认Steel 尺和基准相机十字线中心相遇的刻度并且记住该测量值。
4. 把Station 2的<Stopper X>编辑框上输入的值和上一个阶段测量的值之和输入
Station 3的<Stopper X>编辑框。例如，Station 2的Stopper X坐标是628.226 mm
并且利用Steel 尺测量的值是750.7 m的话，在Station 3的<Stopper X>编辑框输
入1378.926 mm，把<Stopper X> 编辑框上输入的值减去32.5mm后的
1346.426mm 输入<Sensor X> 编辑框。
