<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box的
个数为最大8个。
User Dump Box用于Dump的部件昂贵或需要部件分类时用户任意在设备内部设
置，部件发生错误时在 User Dump 位置废弃部件。
备 注 设定User Dump Box后, Feeder对话框中供应相应部件的 Feeder
Dump项目尚未设置成 “User Dump” 时，, 默认指定为“System
default Dumpbox”。
设定User Dump Box方法如下。
1. 选择<Use> 选择框，利用 Teaching Box把磁头移动到User Dump Box 设置的
位置。
2. 在< 示教> 领域的组合框中选择‘基准相机’，利 用 Teaching Box准确对准
User Dump Box 中心和’SMVision’窗口显示器显示的基准相机的十字线中
心。
3. 请点击<Get> 按钮输入当前坐标值。
4. 在<Feeder> 领域选择用于所选User Dump Box 的头部。
5. 为了反映变更值，请点击 <更新>按钮。
Update后， 在Feeder 对话框中利用User Dump 的、供给部件的 Feeder Dump
项目请选择 “User Dump”。
<User defined DumpBox - No> 列
表示User Dump Box序号。
<User defined DumpBox - Use>列
设定相应 User Dump Box 的使用与否。
<User defined DumpBox - X>列
设定相应 User Dump Box 的X 位置。
<User defined DumpBox - Y>列
设定相应User Dump Box的 Y位置。
<User defined DumpBox - Release Z> 列
Dump到相应 User Dump Box时, 设定Head Z轴的高度。
<User defined DumpBox - Feeder> 列
选择头部，该头部在把元件抛到所选Use
r Dump Box时使用。例如，选择了
15-13
系统设置
“Front”时只能把正面头部的元件抛到User Dump Box，选择了“Both” 时正面
与背面头部都能把元件抛到User Dump Box。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15.3.2. <Tray Feeder> TAP对话框
设定有关盘式喂料器的数据。 选择此按钮时显示如下的对话框。

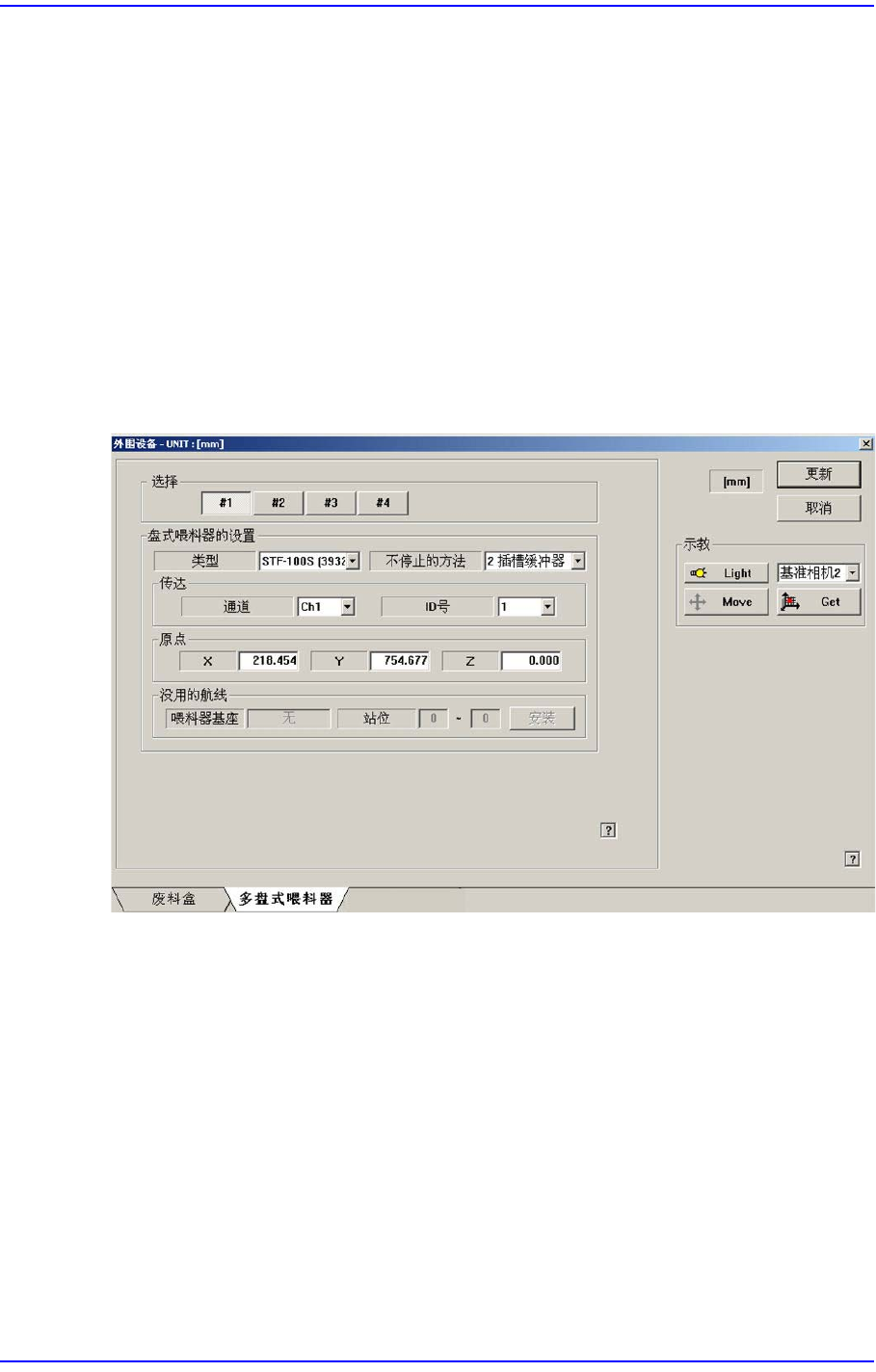

图
15.8 “Accessory”
对话框中
“Tray Feeder” TAP
对话框
<选择> 选项按钮
选择盘式喂料器单位。可选择的盘式喂料器单位是 1-4。
也就是说，总共可以安装4个Tray Feeder。 (与设备通信可能Type 的Tray 最多可
设置2 个)
<盘式喂料器的设置> 组合框
进行有关Tray Feeder设置。
<类型>组合框
选择已设定的盘式喂料器单位的形式。可选择的形式如下。
Single Tray[39321]: 它是安装在喂料器基座的盘式。
NONE: 表示没有安装盘式。
15-14
Fast Flexible Placer SM481(L) Administrator’s Guide
<不停止的方法> 复选框
设定Non-Stop 功能的使用与否。
None: 不使用Nonstop功能。
Master/Slave: 其中一个lac使用为Master，剩余的lac使用为Slave。
Master/Master: 一个lac使用到部件用尽为止再使用其他lac。
<传达> 领域
设置与RS-232C通信有关的数据。
< 通道> 组合框
选择RS-232C通信信道。设备可使用两个信道。 请勿重复设置。
<ID 号> 组合框
选择通信ID。可 使 用 的 ID为1 - 3。现在只支持 ID 1, 请设置成ID 1 进行使
用。
<原点> 领域
设定已选择的盘式喂料器单位的原点。此原点为从设备的原点计算的偏移
量。
<没用的航线 > 领域
使用已选择的盘式喂料器单位时，设定被该盘式占有的喂料器基座单位和Slot。
<喂料器基座> 组合框
选择喂料器基座。可选择的喂料器基座有前 (前面 喂料器基座), 后( 后面
喂
料器基座)。
<站位> 编辑框
设定喂料器基座的Slot。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
