12-9
LED
贴装作业

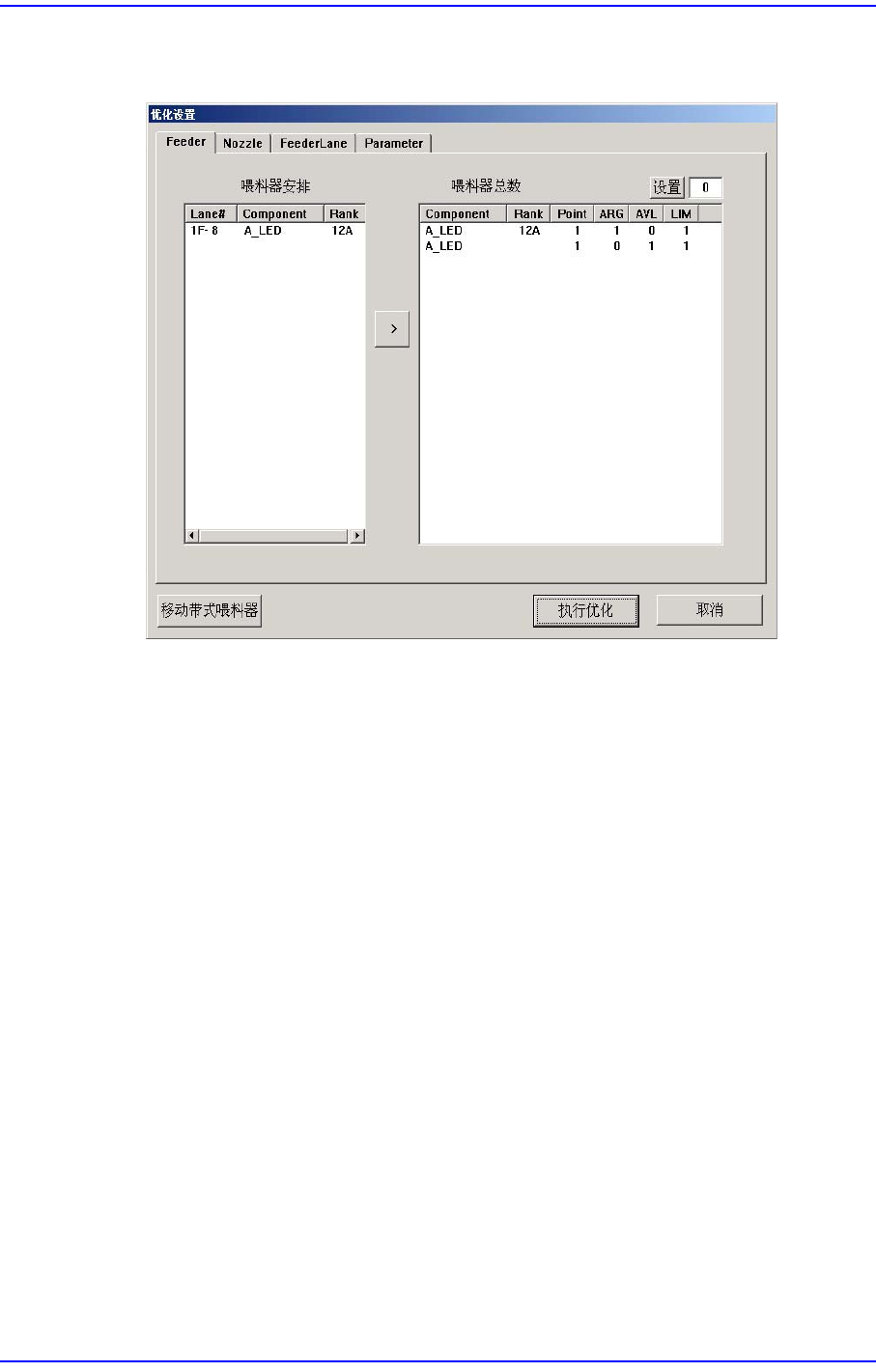

用该Rank 元件的喂料器，使用优化程序时也需要另外设定该Rank的喂料器后再
进行优化。
12-10
Fast Flexible Placer SM481(L) Administrator’s Guide
12.3. 供料器及贴装点的登记
需要供应使用等级(Rank)功能的LED元件时，在“ 供料器登记” 菜单设置<等级
(Rank)>选项。
等级(Rank) 选项的设置方法如下。

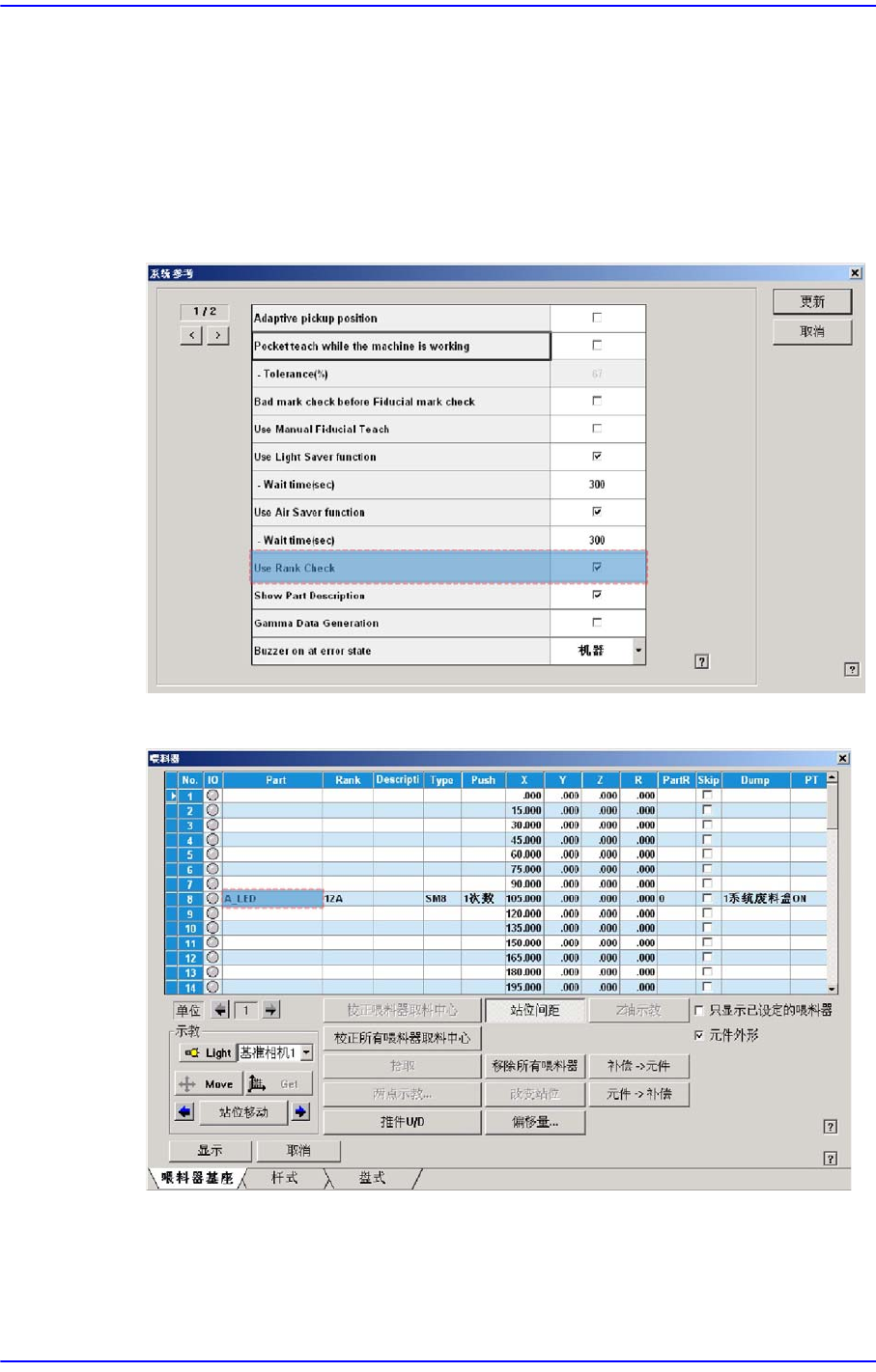

1) 在“ 系统设置” 菜单的“选项设置”子菜单选择“一般”选项卡后，圈选< 使用等级
检查>复选框。
2) 在“ 供料器登记” 菜单选择供应LED元件的插槽。
12-11
LED
贴装作业
3) 选择LED元件的等级(Rank)。
备 注 双击LED元件的等级(Rank)列，将出现可以添加或删除等级
(Rank)的对话框。
如果是设定了等级(Rank)的LED元件，除了显示供料器以
外，还会显示等级(Rank)。
4) 在贴装点登记菜单选择使用该等级 (Rank)的LED元件。
