8-16

Fast Flexible Placer SM481(L) Administrator’s Guide

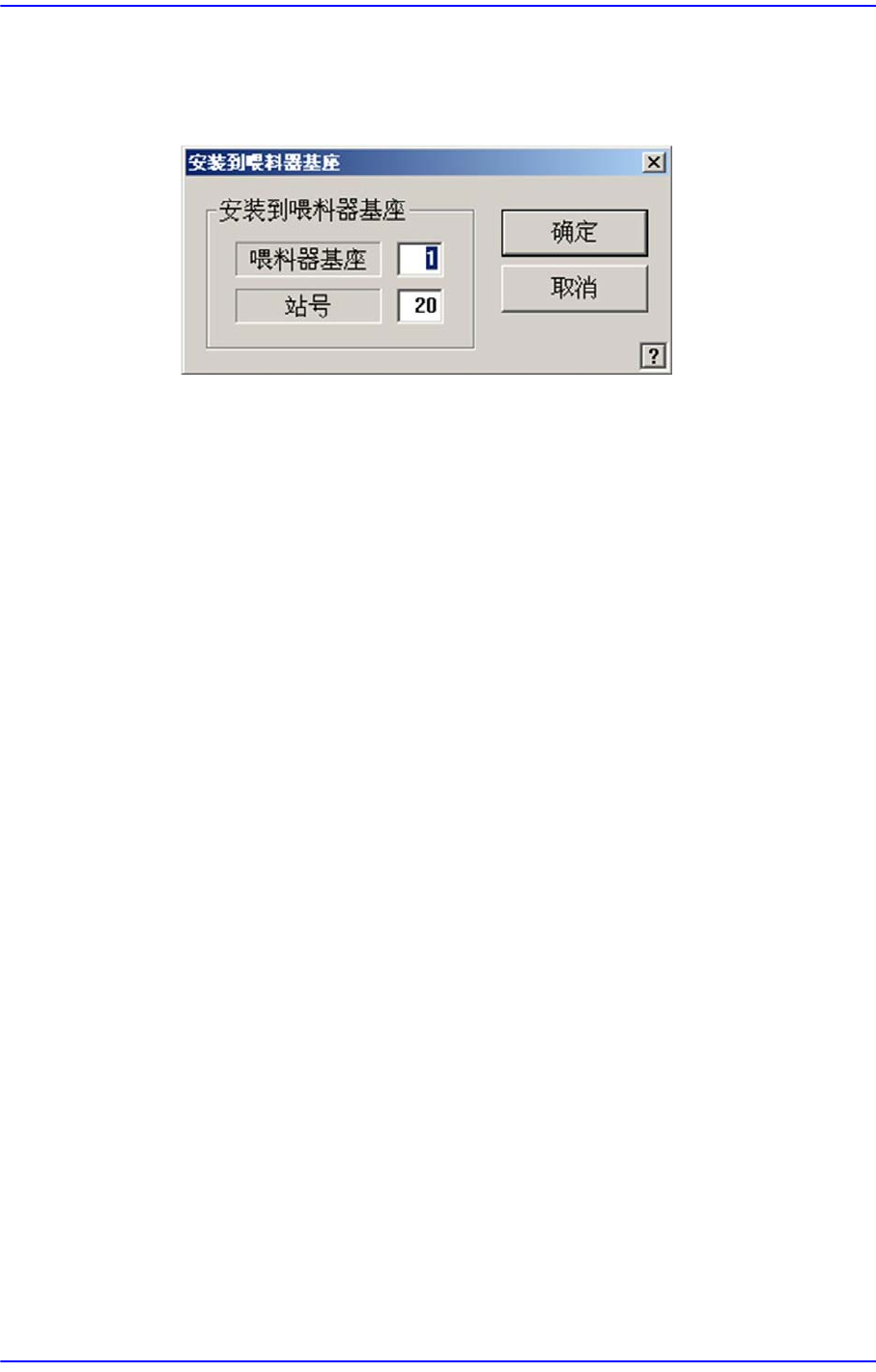

3. <改变…> 按钮

把杆式安装在喂料器基座时，变更将要安装的喂料器基座单位和Slot的编

号。单击此按钮时显示以下对话框。

 <安装到喂料器基座> 领域

 喂料器基座

显示装有该杆式的喂料器基座。所表示的编号如下。

0: 没有装在任何喂料器基座的情况。

1: 安装在1 号喂料器基座( 前面喂料器座) 的情况。

2: 安装在2 号喂料器基座( 前面喂料器座) 的情况。

 站号

指定要Stick Feeder的Slot。

 <确定 > 按钮

保存设定内容后关闭对话框。

 <取消 > 按钮

不保存设定内容关闭对话框。

 <示教> 领域

用于旋转XY 轴驱动电动机把所选对象移动到指定的坐标位置或用于获取所选

对象的当前坐标。

 <Light> 组合框

设定示教时使用的基准相机照明。详细事项请参照 “7.1.1

共同

Align Data (7-

页

)” 。

 组合框

用于旋转XY轴驱动电动机选择移动到指定坐标位置的对象或用于选定要获

取当前坐标的对象。可选择的对象如下。

 基准相机(Option): 选择头部的基准相机。

 头1 ~ 头10: 选择1号~10号 Head

 <移动> 按钮

8-17

供应装置的设置

在组合框中选择的对象移动到指定的坐标位置。运行 “移动”之前，先要用

鼠标单击需要移动的位置对应的Grid的 shell(Stick Feeder的吸附点坐标)。

 <得到> 按钮

以组合框中选择的对象为基准获取X, Y 坐标。运行 “得到”之前，先要用鼠

标单击需要移动的位置对应的 Grid的shell(Stick Feeder 的吸附点坐标)。

 <拾取> 按钮

从当前选定的Stick Feeder 进行部件贴装。此时，应该提前选择所要贴装部件的

磁头Device)。成功地吸着后显示以下对话框。

详细内容请参照 “8.1.1

喂料器基座

（

Feeder Base

）

”的 <Pick> 按钮。

 <两点示教…> 按钮

它执行示教杆式喂料器的吸着点时，通过示教装有部品的Pocket 对角线两段的2

个点的方法来算出中心点的功能。详细内容请参照 “8.1.1

喂料器基座

（

Feeder

Base

）

“的 <2Pt. Teach…> 按钮。

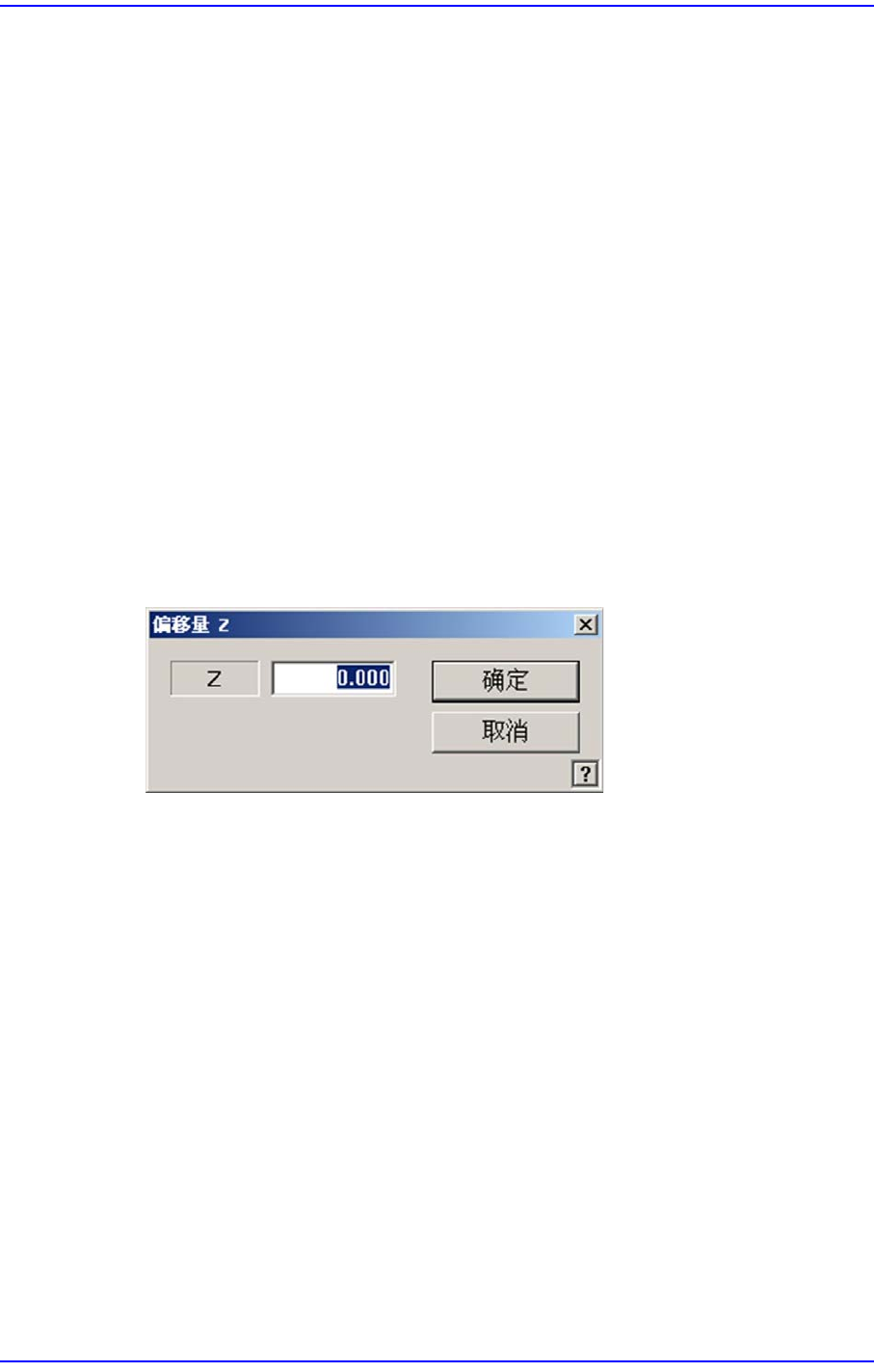

 <偏移量> 按钮

Feeder的Pickup Z值一概适用偏移（Offset）。

 <Z>编辑框

输入偏移值（Offset）。

 <确定> 按钮

保存设定内容后关闭对话框。

 <取消> 按钮

不保存设定内容关闭对话框。

 <Z轴示教> 按钮

利用空压自动测定对Feeder吸附点的Z轴高度。在 HEAD的喷嘴插槽插入CN040

喷嘴后在<Grid> 领域选择要测量Z 轴高度的Stick Feeder，然后点击< 移动>按

钮。

然后点击此按钮则自动执行 Z轴高度测量。

 <Part Outline> 选择框

如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，

8-18

Fast Flexible Placer SM481(L) Administrator’s Guide

则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。

 <显示> 按钮

用图象显示实际设置在喂料器底座上的喂料器形象。
