3-2
Fast Flexible Placer SM481(L) Administrator’s Guide

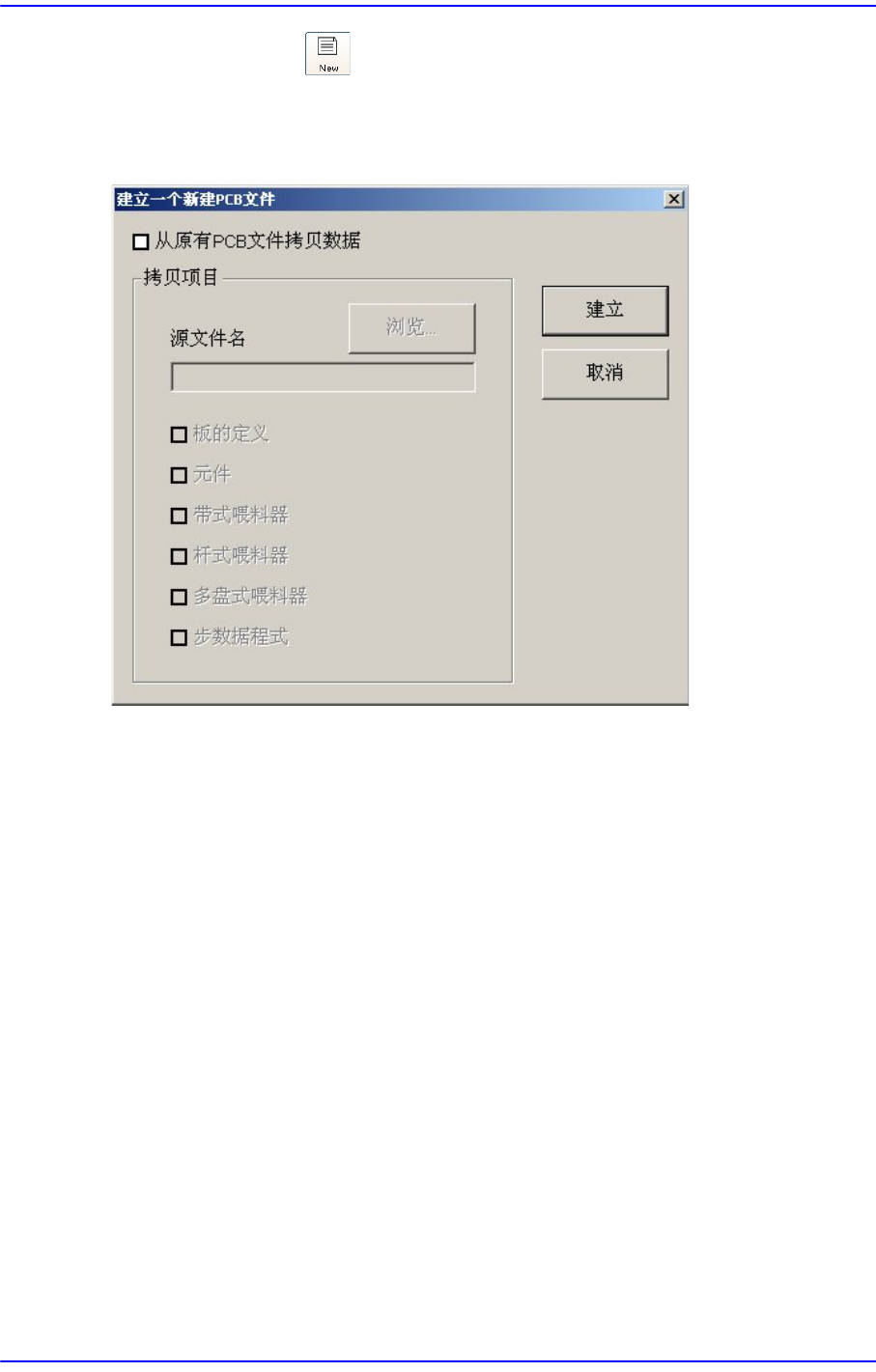

3.1. 新建（New）[Ctrl+N]
<新建>命令在新建 PCB文件时使用。选择<新建>命令时显示如下的对话框。
图
3.2 “
产生一个新的
PCB
文件（新建
PCB
文件）
”
对话框
<从原有 PCB文件拷贝数据> 检查 盒
从已有的文件拷贝特定的数据来建立新文件时，确认此检查箱。如果不确认会
建立成默认文件。确认此检查箱时，<项目拷贝> 领域会变成如下活性状态。
3-3
File
简化操作
(shortcut)
菜单

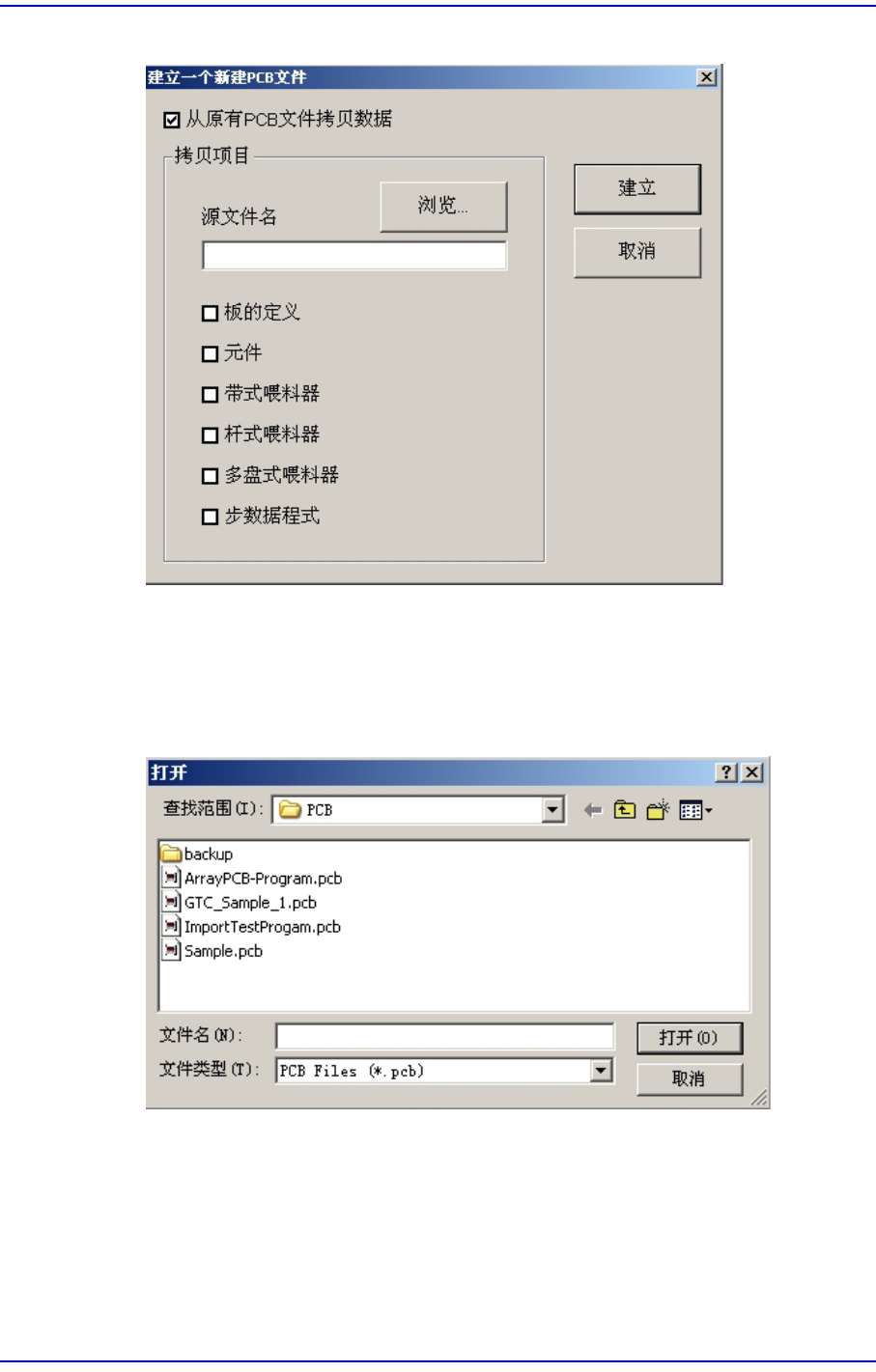

图
3.3 “
产生一个新的
PCB
文件（新建
PCB
文件）
”
对话框
<浏览...> 按钮
利用已有的文件建立新PCB文件时选择此按钮。单击此按钮时，显示”打开” 对
话框。
图
3.4 “
打开
”
对话框
<查找位置 > 组合框
指定文件所在的目录。并把指定目录中的文件显示在< 文件目录> 目录框
中。
目录框
显示已有的文件。单击文件名时，<文件名> 编辑框中显示其文件名。
3-4
Fast Flexible Placer SM481(L) Administrator’s Guide
<文件名> 编辑框
输入文件名称。从以上文件目录中选择任意文件时，其名称会显示在此编辑
框中。
<文件类型> 组合框
选择要显示在<文件清单>目录框的文件类型。单击三角型按钮，显示能选
择的文件类型。
PCB Files(*.pcb): 只显示扩展名为pcb的文件。
OPT Files(*.opt): 只显示扩展名为opt的文件。
<打开> 按钮
选择文件后，关闭“打开 ”对话框。
<取消> 按钮
取消文件选择后，关闭“打开”对话框。
<项目拷贝 > 确认箱领域
选择需要拷贝的项目。
板的定义: PCB的示教信息
元件: 部品的信息
带式喂料器: 带式喂料器的信息
杆式喂料器: 杆式喂料器的信息
多盘式喂料器: 多盘式喂料器的信息
步程序: 步骤程序的信息。
以上项目中选择所需要的项目时，就可拷贝该项目的内容。没有选择的项目的
内容会成为默认状态。
<建立> 按钮
用设定的内容来建立新的PCB文件。没有指定所要拷贝的原本文件时，在<项目
拷贝> 确认箱领域的所有数据变成默认状态的文件。
<取消> 按钮
停止新建（新的）命令后，关闭”
产生一个新的
PCB
文件
”对话框。
