7-1
元件的登记
第7章. 元件的登记
用于登记PCB作业必要的部件、编辑与部件有关的数据。
部件数据由“识别数据” 和“共同数据”构成。
调校数据
由有部件识别相关的信息构成。
公共数据
是由供应部件的供应装置和适用于部件吸附及贴装的Nozzle还有空压条件及驱
动速度相关的参数组成。
MMI管理的部件数据都有 PCB Part, Local Part Library, Standard Part DB 。
PCB Part: 登记在PCB文件的部件。
Local Part DB [UPD.mdb]: MMI安装在设备后登记的部件。
Standard Part DB [STDUPD.mdb]: 管理安装MMI时同时设置的部件数据的DB 部
件数据的构造如下。
各PCB 管理该PCB上作业的所有部品的元件数据，而且把部品数据储存在设备的
Local Part DB。
编辑新的PCB的部品数据时可以拷贝使用储存在Local Part DB的部品数据。
编辑Local Part DB 上没有的新的部品数据时，如果Local Part DB上有类似的部品，
可以把这个部品的数据从 Local Part DB拷贝后编辑，或从
标准 Part DB 拷贝标准部品数据后编辑。
标准 Part DB 是对一般常用的
元件的数据由设备的开发厂商提供的DB。以下图示，表达各部品数据之间的相互关
系。
7-2
Fast Flexible Placer SM481(L) Administrator’s Guide

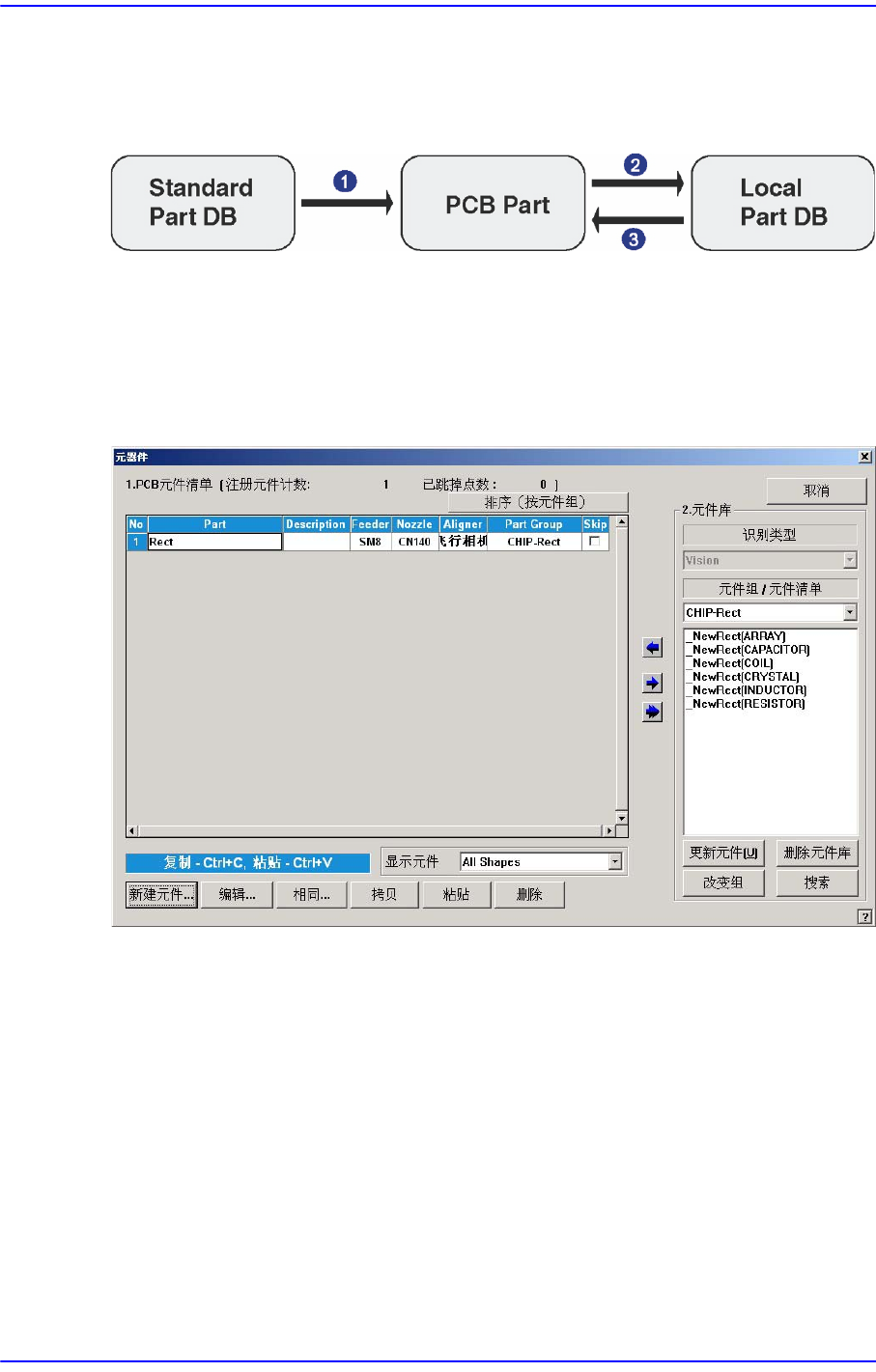

图
7.1
部品的
DB
之间的关系
选择’ 元件’子菜单时的初始画面如下。
图
7.2 “
元器件
”
对话框
<1. PCB元件清单> 领域
显示现在已经登记的部品清单。
<Part> 列
显示部品的名称。
<Feeder> 列
表示供应部品的Feeder种类。
<Nozzle> 列
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
<Aligner> 列
表示识别部件时使用的照相机。
适用于所有的PCB 在各PCB 管理 在各装备管理
1:
生成新部品
2:
储存
3:
拷贝
7-3
元件的登记
<Part Group> 列
表示部品的 Part Group。
<Skip> 列
选择此选择框， PCB 作业时相应部件被除外。
<2. 元件库> 领域
显示设备管理的Local Part DB的部品清单。
<排列类型 > 组合框
选择需要显示的部品的排列方式。 但把视觉校正用默认使用。
视觉: 用视觉照相机进行排列。
<元件组 &元件清单> 领域
<元件组> 组合框: 选择需要显示的部品组。可选择的部品组如下。
(CHIP-Circle, CHIP-Rect, Chip-R3216[1206], Chip-R2012[0805], Chip-
R1608[0603], Chip-R1005[0402], Chip-R0603[0201], Chip-C3216[1206], Chip-
C2012[0805], Chip-C1608[0603], Chip-C1005[0402], Chip-C0402, Chip-Tantal,
Chip-Aluminum, Melf, TR, TR2, Trimmer, Hemt, SOP, Small SOP/Connector,
SOJ, SOP2, SOJ2, QFP, PLCC, PLCC[body], Connector, User IC, BGA, Flip
Chip)
<元件清单> 目录箱
显示在<校正类型> 和<元件组 >选择的部品相对应的部品数据的清单。
显示的部件是满足Standard Part DB 及 Local Part DB 中选择条件的部件。
<更新元件 > 按钮
追加新的部品（新建一个部品）后，想要添加到Local DB时使用。
在左侧的 <1. PCB Part List> 领域中先选择新登记的部件后，点击 <Copy to
Local Part DB> 按钮，复制到相应Part Group的 <Part List> 目录框。另
外，选择复制在 <Part List> 目录框的部件后请点击此按钮。
