10-11
Optimization
Optimizer优先配置后面 feeder base的喂料器。
<Join/Twin基础优先> 组合框
对于在搬入输送机的PCB上贴装元件的悬臂指定优先顺序。
Join
在正面与背面少量生产同一型号时选择。正面与背面能够共同使用供料
器，因此只安装较少的供料器后生产时可以选择该型号。
Twin
在正面与背面批量生产同一型号时选择。需要在正面与背面各自安装供
料器，因此需要较多供料器。
Join (Partial Twin)
在正面与背面以结合模式(join mode)与双动模式(twin mode)混合的形态
生产同一型号时使用。
如下图所示，在贴装①、②、③元件的型号中指定给元件①的贴装点很
多而指定给其余元件(②、③) 的贴装点少时，正面与背面的悬臂以结合
模式(join mode)贴装元件①而其余元件(②、③)则以双动模式(twin
10-12
Fast Flexible Placer SM481(L) Administrator’s Guide
mode)贴装。
1:
指定的贴装点最多的元件
<侧带-碟子混合循环> 校验盒
在tray feeder更换部件的途中也可对通过带式喂料器供应的部件执行贴装作
业。
<Pallet Sequence> 校验盒
可以在执行Optimizer时优化Tray 的 Pallet Pick-up顺序。
<第一个放置组：高度> 校验盒
为了先安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此复
选框，右侧的编辑框就被激活。此时输入部件的高度。
<最后一个组：高 度 > 校验盒
为了最后安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此
复选框，右侧的编辑框就被激活。此时输入部件的高度。
<时间(sec)> 编辑 盒领域
此领域用来输入执行设备的每个动作所需的时间，并计算在优化中的作业时
间。另外，盘式喂料器Y and盘式喂料器Z的值可以影响作业顺序的决定。
因此，为了提高作业效率及估算作业时间的精确度要输入尽可能接近真实值的
数值。
传送装置: PCB搬入到作业站到由backup table固定所需要的时间（SEC）
盘式喂料器Y: Multi- 多盘式喂料器的盘式喂料器在Y方向移动所需时间
(sec)。
盘式喂料器Z: Multi-多盘式喂料器的盘式喂料器在 Z方向移动所需时间
(sec)。
开关阀: Shuttle 盘式喂料器的 PAD 往返1 次所需时间(sec)。
10-13
Optimization

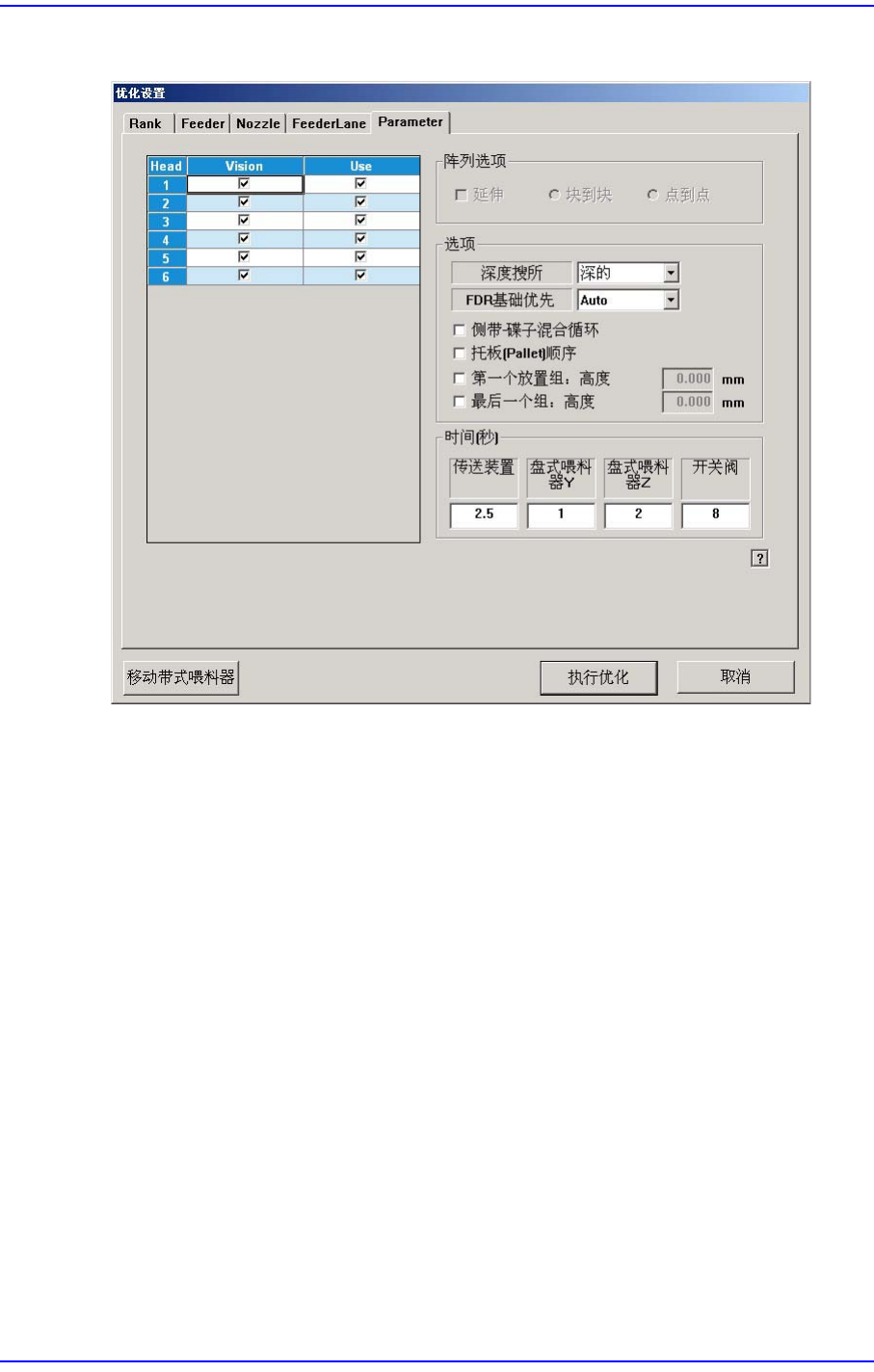

10.6. 优化器(Optimizer)的执行
<移动带式喂料器> 按钮
忽略已经配置的所有带式喂料器，重新配置所有带式喂料器时，单击<移动带式
喂料器> 按钮。单击该即可删除之前配置的所有带式喂料器。
<执行优化> 按钮
储存已设置的选项并执行优化器 (Optimizer)。单 击 <移动带式喂料器 >按钮腾空
所有位置后，执行优化器较能得到更好的结果。
<取消> 按钮
不保存当前设置的最佳化选项关闭 “最佳化执行 ”对话框。
